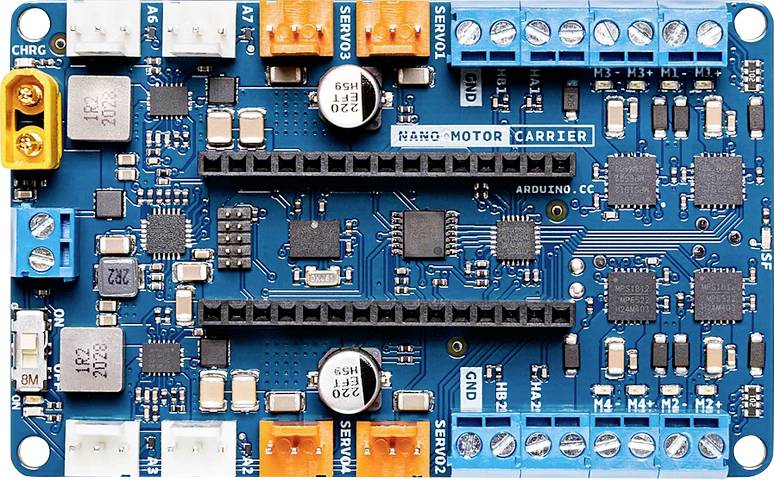

Arduino ABX00041 Accessory Nano Motor Carrier Nano Atmel SAMD21
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (1 032,00 kr / stycken)
1 032,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- MIKROKONTROLLER: ATSAMD11 ( arm Cortex-M0+ @ 48 MHz)
- MOTORDRIVKRETS (X4) MP6522
- MAX INGÅNGSSPÄNNING (Power TERMINALER): 4V (1S Li-Ion batteri)
- MAX UTGÅNGSSTRÖM PER MOTORDRIVNING 500 A.
- MOTORDRIVETS UTGÅNGSSPÄNNING 12 V.
- SKYDD MOT ÖVERTEMPERATURAVSTÄNGNING (FÖR LIKSTRÖMSMOTORER): JA
- BATTERILADDNING: Ja
- MAX-LADDSTRÖM FÖR BATTERI 500 mA (konfigurerbar)
- STRÖMANSLUTNINGAR (ANSLUTNINGAR): XT-30 och 2POS-klämlist
- SERVO CONNECTOR: 4 klämmor
- KODAR-INGÅNGAR: 2 anslutningar
- DC-MOTOR-STYRNING: 4 ANSLUTNINGAR
- 3V DIGITAL/ANALOG SENSOR INGÅNG/UTGÅNG: 4 ANSLUTNINGAR
- IMU: BNO055 9 axlar ACC/Gyr/MAG
- Serie
Nano
- Typ av produkt
Accessory
- Serie
Atmel SAMD21
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2473306 Arduino ABX00041 Accessory Nano Motor Carrier Nano Atmel SAMD21
Beskrivning
Nano motor Carrier är det perfekta tilläggsprogrammet för Nano 33 IoT-Board, eftersom det utökar dess funktionalitet och försörjer den med ström.
Nano Motor Carrier har utvecklats för att förenkla motorstyrningen. Den tar hand om den elektronik som krävs för att styra motorerna, så att eleverna kan koncentrera sig på prototyping och utveckling av sina projekt. Med en rad 3-poliga stiftlister kan även andra ställdon och sensorer anslutas. Kortet har en 9-axlad accelerationsmätare, ett gyroskop och en magnetometer på kretskortet. Den innehåller en batteriladdare för encelliga litiumjonbatterier och 2 anslutningar för kvadratur-avkodare.
För att använda hållaren, anslut den bara till ett Nano 33-kort och anslut de motorer som du behöver för ditt projekt. När den är ansluten ansluter du USB-kabeln till Nano 33 IoT. Ladda ner Arduino Motor Carrier-biblioteket från bibliotekshanteraren och sedan kan du börja programmera och styra motorerna med hjälp av motordrivaren.
När du arbetar med motorer behöver du en extern strömkälla för att mata motordrivkretsen och driva motorerna. Du kan göra det genom att ansluta ett 1-cells litiumjon-batteri till batterianslutningen eller använda en extern strömkälla.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Nano Motor Carrier har utvecklats för att förenkla motorstyrningen. Den tar hand om den elektronik som krävs för att styra motorerna, så att eleverna kan koncentrera sig på prototyping och utveckling av sina projekt. Med en rad 3-poliga stiftlister kan även andra ställdon och sensorer anslutas. Kortet har en 9-axlad accelerationsmätare, ett gyroskop och en magnetometer på kretskortet. Den innehåller en batteriladdare för encelliga litiumjonbatterier och 2 anslutningar för kvadratur-avkodare.
För att använda hållaren, anslut den bara till ett Nano 33-kort och anslut de motorer som du behöver för ditt projekt. När den är ansluten ansluter du USB-kabeln till Nano 33 IoT. Ladda ner Arduino Motor Carrier-biblioteket från bibliotekshanteraren och sedan kan du börja programmera och styra motorerna med hjälp av motordrivaren.
När du arbetar med motorer behöver du en extern strömkälla för att mata motordrivkretsen och driva motorerna. Du kan göra det genom att ansluta ett 1-cells litiumjon-batteri till batterianslutningen eller använda en extern strömkälla.
