Name: Arducam Kameramodul MBS-SES-185-25
Brand: Arducam
SKU: 3205042
Availability: BackOrder

Tekniska specifikationer

Kamera
Sensor IMX477P
Optiskt format: 1/2,3 tum (diagonalmått: 7,857mm)
Upplösning 4056(H) x 3040(V) 12,3MP
Pixelstorlek: 1,55um x 1,55um
IR-känslighet: Synligt ljus
Gränssnitt: 4-spårig MIPI CSI-2

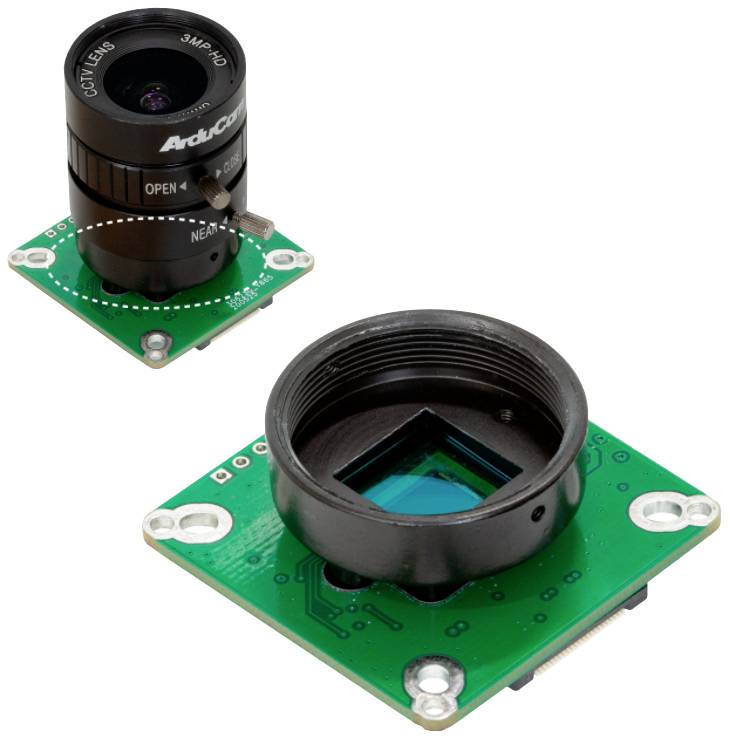

Standard-objektivfattning: Cs-Mount
Bildhastighet: (Beroende på målplattformen, maximal bildfrekvens kan vara begränsad) full upplösning@60fps (normal), 4k2k@60fps, 1080p@240fps full upplösning@40fps (12bit normal) upplösning@30fps (DOL-HDR, 2 bilder)

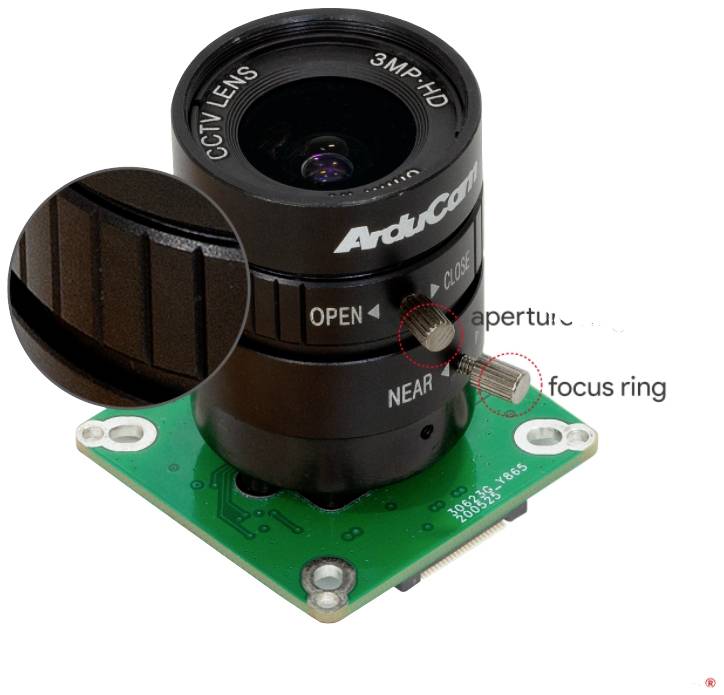

Lins:
Format 1/2,3 tum
Brännvidd: 6mm
Bländare (F): Max. F1.2
Synfält (FOV) 65° (H)
Sockel: Cs-Mount
Brännvidd bak 7.53 mm
MOD: 0,2 m
Mått: Ø30 × 31 mm
Vikt: 53 g
Kamera-board:
Storlek på kretskortet: 38 mm × 38 mm
Hålavstånd: Kompatibel med 29 mm, 30 mm, 34 mm
Stötström 300 mA

Typ av produkt: Kameramodul

Längd: 38 mm

Bredd: 38 mm

Tillverkarnr.: MBS-SES-185-25

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3205042 Arducam Kameramodul MBS-SES-185-25

Beskrivning

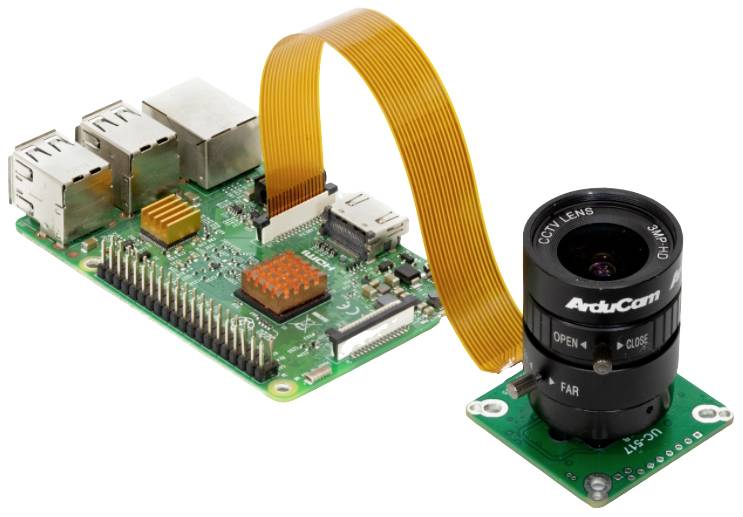

Arduino-team har offentliggjort en rad kameramoduler för Raspberry Pi, inklusive 5MP- och 8MP-moduler. De är helt kompatibla med den officiella versionen och är indelade i standardversion, optimerad optisk prestanda-version, miniatyrspionkamera-version, Noir version, motordriven IR Cut-version och Programmable Motorized Focus Camera-version. Dessa kameramoduler stöder alla Raspberry Pi-modeller och behöver en 15-till-22-PIN-kabel eller en adapter för att fungera med Pi Zero. Den officiella Pi HQ-kameran finns endast i en modell. Den levereras inte med ett objektiv och det är inte heller lätt för användaren att hitta ett hölje. För att lösa dessa problem har Arducam utfärdat denna kameramodul, ett anpassat IMX477-kamerapretskort med tre hålavstånd och ett 6mm CS-objektiv. Och du kan hämta 3D-filer för att skriva ut ditt hölje som du vill. Denna kameramodul stöder alla Raspberry Pi och PC/laptop (behöver MIPI-adapterkretskort och USB-kameraShield, medföljer inte).

VIKTIGT FÖR IMX477 MIPI LANES
IMX477-kameramodul stöder 4 lanes i maskinvaran, men 4-Lane-kameratrivkretsen kräver extra justeringar.

Standard Raspberry Pi och Jetson Nano/Xavier NX kan inte fysikalisk stödja en 4-Lane-anslutning (båda har endast 2-Lane CSI-anslutningar). Endast Raspberry Pi Compute Module och vissa Jetson Carrier boards från tredje part har 4-Lane-Hardware-stöd. Detta är därför inte något allmänt behov. För en 4-Lane-anslutning krävs förutom den fysiska 4-Lane-anslutningen ytterligare arbete, särskilt kameratrivenhet. Och drivrutinerna är genom själva plattformens prestanda begränsade. 4-Lane kan till exempel inte låsa upp 4k-video på Raspberry Pi, eftersom videokärnan för närvarande inte stöder detta. Även Jetson Nano är i viss mån begränsad av kodningsmöjligheterna. Ni måste se till att ni verkligen behöver det.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

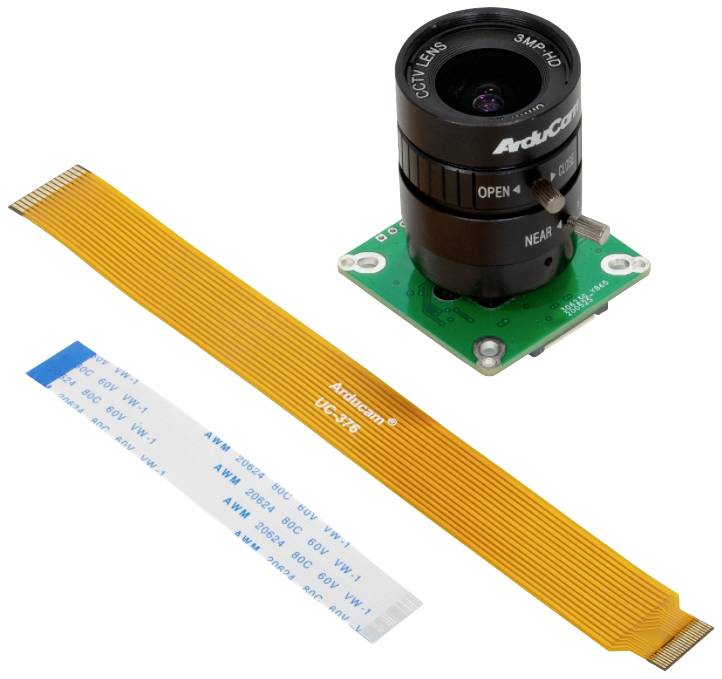

Ingår i leveransen

1 x 123MP IMX477 färgkameramodul
1x 6 mm brännvidd CS-Mount kameraobjektiv
1x 80mm/3,15tum 22pin kamerakabel för Pi&W.
1x 300 mm/12tum 15 PIN till 22-polig kamerakabel för Pi A&B-serien
