Name: Anybus AB7696 Gränssnittsomvandlare Gateway, Profibus, EtherCat 24 V DC/AC 1 st
Brand: Anybus
SKU: 2813553
Availability: BackOrder

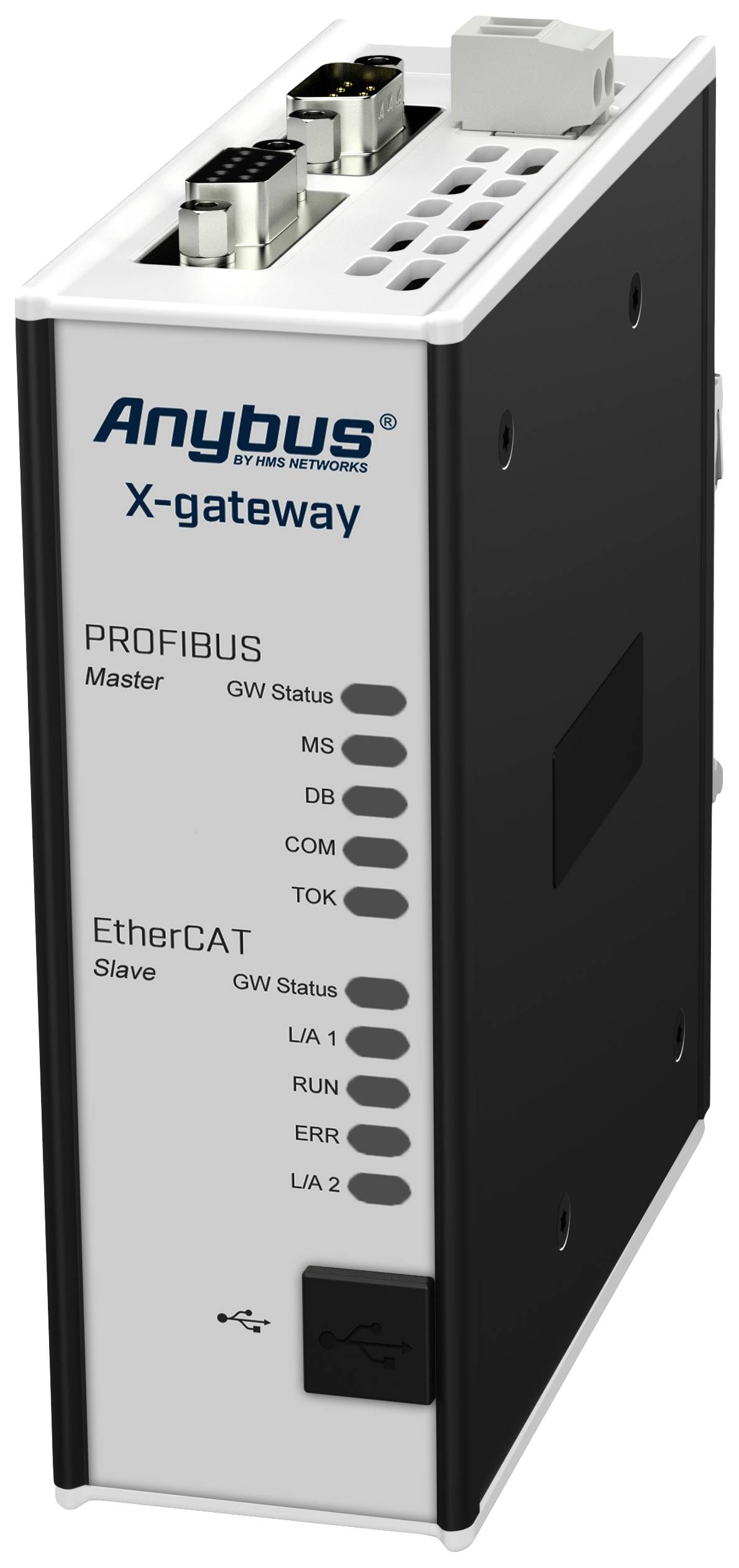

Anybus X-gateway kommunikationsmodul visar anslutning mellan PROFIBUS Master och EtherCAT Slave med statuslysdioder.

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Okänd leveranstid

Antal

Styck

Toal (12 152,00 kr / stycken)

12 152,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Gränssnittsmodul

Snabbare byte av cyklisk E/A-data mellan PROFIBUS- och EtherCAT-nätverk (10-15 ms)Kompatibel med SPSen från ledande tillverkareFör diagnossyften kan information om E/A-data läggas till kontroll- och statusinformationStöder upp till 512 byte ingångs- och utgångsdata i alla riktningarRobust stand-alone-hölje för användning i tuffa industrimiljöer

Tekniska specifikationer

Mått (L x B x H): 114 x 44 x 127 mmVikt: 400 gLagringstemperatur: -40 till +85 °CHöljets material: Aluminium och plastGalvanisk separering: JA, på båda BUSS/Ethernet-sidorKapslingsklass IP20, NEMA rating 1Montering: Din-skena (en 50022 standard)E/A-konfiguration: Via USB-port och programvaran "ANYBUS Configuration ManagerCertifiering CE, UL, ATEX/HAZ.Loc, RoHS

Typ av produkt: Gränssnittsomvandlare

Gränssnitt: Gateway
Profibus
EtherCat

Typ: AB7696

Driftspänning: 24 V DC/AC

Max. drifttemperatur: 65 °C

Min. drifttemperatur: -25 °C

Driftspänning (specifikationer): 24 VDC +/- 20 % via 2-polig 5,08 mm Phoenix skruvklämanslutning

Drifttemperatur: -25 till 65 °C

Mått.: (B x H) 114 mm x 127 mm

Max. strömförbrukning: 400 mA

Höjd: 127 mm

Bredd: 114 mm

Tillverkarnr.: AB7696

Utförande: Gateway Profibus Master - EtherCAT Slave

Strömförbrukning: 200 mA

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Datablad

Datablad 2813553 Anybus AB7696 Gränssnittsomvandlare Gateway, Profibus, EtherCat 24 V DC/AC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2813553 Anybus AB7696 Gränssnittsomvandlare Gateway, Profibus, EtherCat 24 V DC/AC 1 st

Beskrivning

ANYBUS X-gateway ansluter ett PROFIBUS-nätverk till ett EtherCAT-nätverk och möjliggör på så sätt sömlös informationsflöde mellan de två nätverken.SNABB I/O-DATAÖVERFÖRING MELLAN TVÅ NÄTVERKX-gateway är i första hand avsedd för överföring av cyklisk E/A-data mellan de två nätverken och avlastar på så sätt SPS från ytterligare uppgifter. Gatewayen är en Master i PROFIBUS-nätverk och en slave i EtherCAT-nätverk. Dataöverföringen är transparent och upp till 512 byte E/A-data kan överföras i alla riktningar.ENKEL ATT TA I DRIFT - INGEN PROGRAMMERING KRÄVSAnslutningen mellan de två nätverken konfigureras med hjälp av programvaran ”ANYBUS Configuration Manager”. Inga programmeringskunskaper krävs. Från fabriken är den mängd av E/A-data som ska överföras förinställd på 20 byte.
