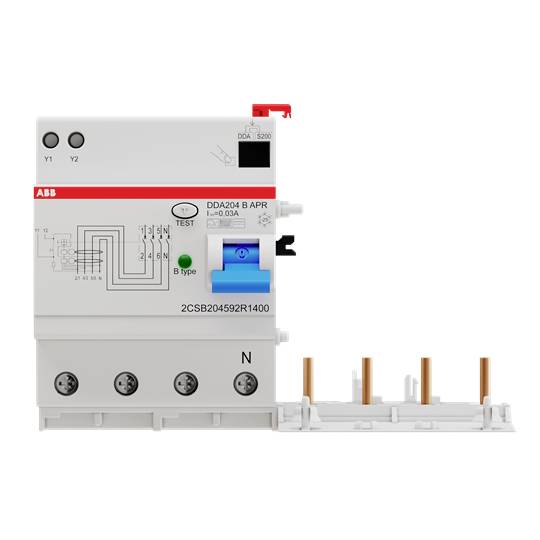

ABB 2CSB204592R1400 Jordfelsbrytare allströmskänslig FI 40 A
Typ av produkt
Jordfelsbrytare
Antal poler
4
Utlösningskarakteristik
B
Nominell ström - avrundad
40 A
Nominell spänning (specifikationer)
230 - 400 V
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Tekniska specifikationer
- Nominell spänning (specifikationer)
230 - 400 V
- Typ av produkt
Jordfelsbrytare
- Antal poler
4
- Utlösningskarakteristik
B
- Innehåll
1 st
- Nominell ström
40 A
- Nominell ström - avrundad
40 A
- Utförande
allströmskänslig FI
40 A
500 V
4
FALSE
10 ms
B
3 kA
0.03-0.03 A
230-400 V
50/60 Hz
IP2X
16-16 mm²
16-16 mm²
TRUE
-25-55 °C
FALSE
TRUE
4 kV
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3118817 ABB 2CSB204592R1400 Jordfelsbrytare allströmskänslig FI 40 A
Beskrivning
DDA200 typ B AP-R för släta likströmsfelströmmar
Allströmskänslig, 10 ms korttidningsfördröjning, stöttålig 3 kA
Fi-block (RCU) är för kundbaserad montering med automatsäkringar i serie S200. De efterföljande Fi/LS-kombinationerna (RCBOs) ger person- och materiella skydd samt ett skydd mot elektriskt initierade bränder enligt din VDE 0100-410 och din VDE 0100-530. De garanterar skydd av 1P+N, 2P, 3P, 3P, 3P+N eller 4P-strömkretsar mot överbelastning och kortslutningsströmmar, skydd vid sinusformade växelströmmar och pulserande strömmar med slät likfelström på upp till 10 mA mot jord, samt släta likfelström i frekvensområdet från 0...1 kHz. Och felskydd (indirekt kontakt), extra skydd (med IΔn ≤ 30 mA) och brandskydd (med IΔn ≤ 300 mA).
De uppfyller produktstandarderna IEC/en 61009-1 (VDE 0664-20) bilaga G, IEC/en 61009-2-1, din en 62423 (VDE 0664-40). Användningsområden är huvudsakligen industri- och industritillämpningar. Det omfattande tillbehörssortimentet ger allt som was i dina installationsarbeten.
Optimal kompromiss mellan säkerhet och driftkontinuitet ger en hög systemtillgänglighet tack vare störningsstabilitet med stötström (stötström 8/20 μs) = 3.000 A mot ofrivillig utlösning och 10 ms korttidsfördröjning.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Allströmskänslig, 10 ms korttidningsfördröjning, stöttålig 3 kA
Fi-block (RCU) är för kundbaserad montering med automatsäkringar i serie S200. De efterföljande Fi/LS-kombinationerna (RCBOs) ger person- och materiella skydd samt ett skydd mot elektriskt initierade bränder enligt din VDE 0100-410 och din VDE 0100-530. De garanterar skydd av 1P+N, 2P, 3P, 3P, 3P+N eller 4P-strömkretsar mot överbelastning och kortslutningsströmmar, skydd vid sinusformade växelströmmar och pulserande strömmar med slät likfelström på upp till 10 mA mot jord, samt släta likfelström i frekvensområdet från 0...1 kHz. Och felskydd (indirekt kontakt), extra skydd (med IΔn ≤ 30 mA) och brandskydd (med IΔn ≤ 300 mA).
De uppfyller produktstandarderna IEC/en 61009-1 (VDE 0664-20) bilaga G, IEC/en 61009-2-1, din en 62423 (VDE 0664-40). Användningsområden är huvudsakligen industri- och industritillämpningar. Det omfattande tillbehörssortimentet ger allt som was i dina installationsarbeten.
Optimal kompromiss mellan säkerhet och driftkontinuitet ger en hög systemtillgänglighet tack vare störningsstabilitet med stötström (stötström 8/20 μs) = 3.000 A mot ofrivillig utlösning och 10 ms korttidsfördröjning.
