Zettler Electronics AZ979-1A-12D Bil-reläer 12 V/DC 80 A 1 NO

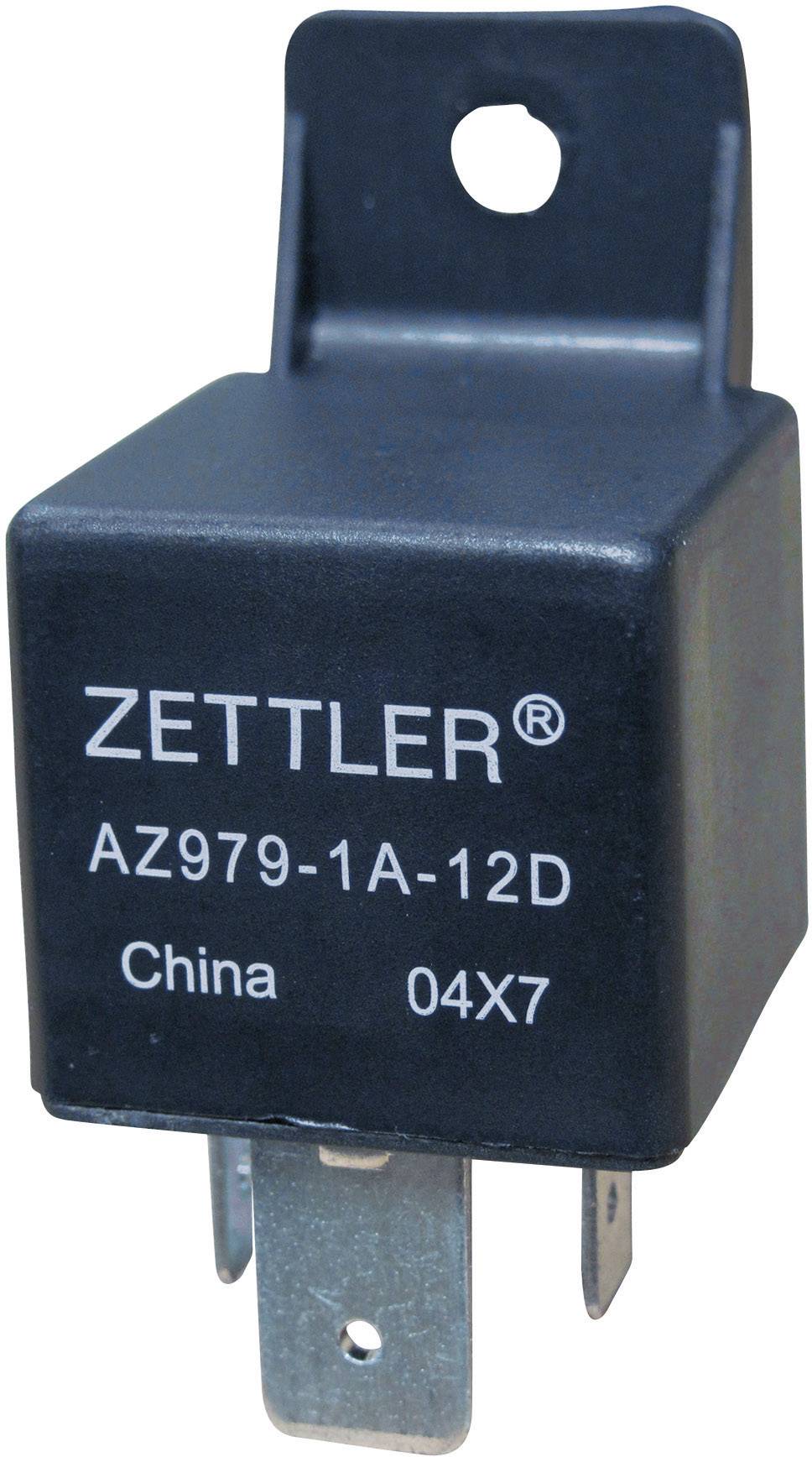

'ZETTLER AZ979-1A-12D Kina 04X7' på en svart elektrisk reläkomponent med metallkontakter.

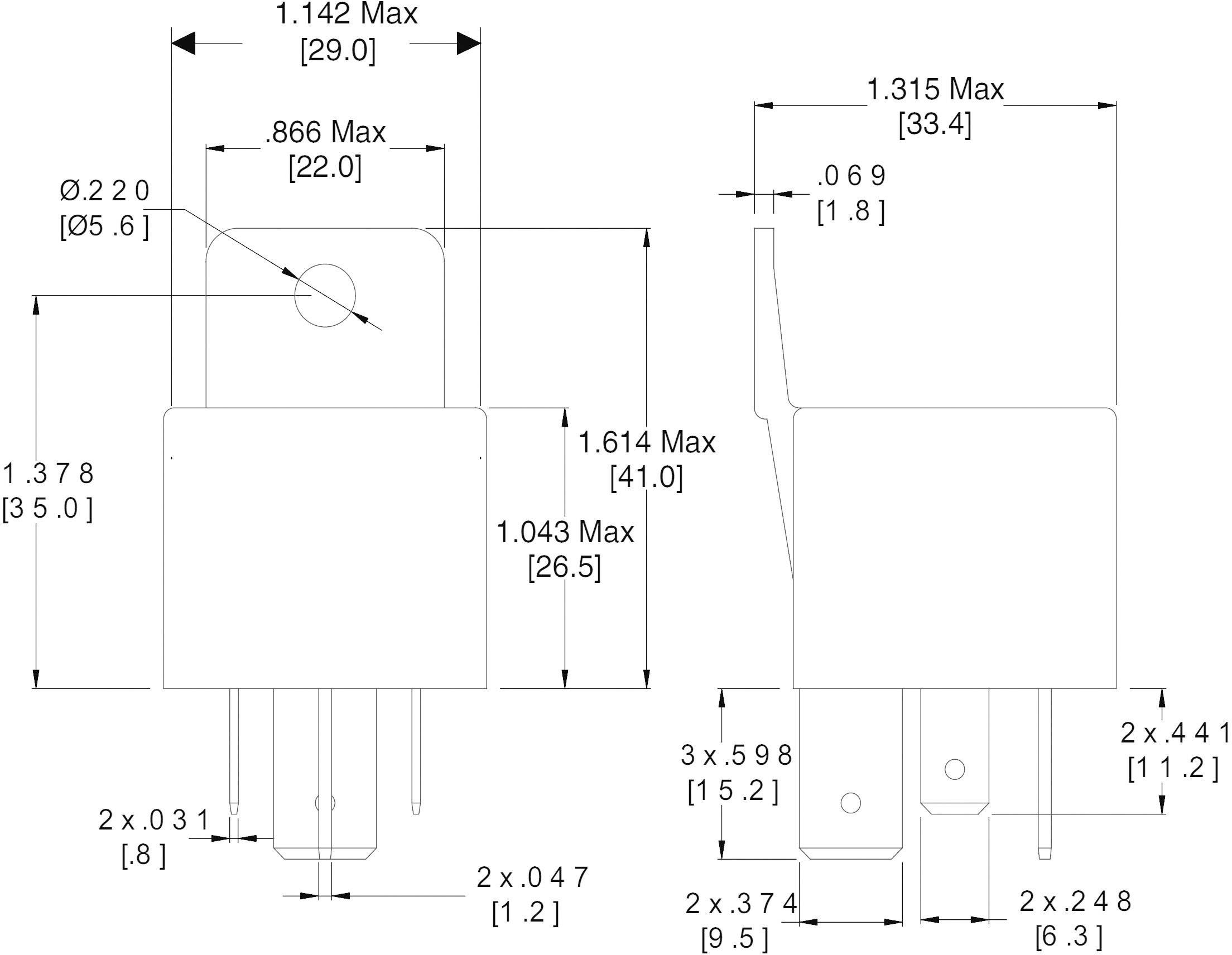

Teknisk ritning av en elektrisk kontakt med dimensioner i millimeter och tum. Visar vyer och mått för höjd, bredd och håldiameter.

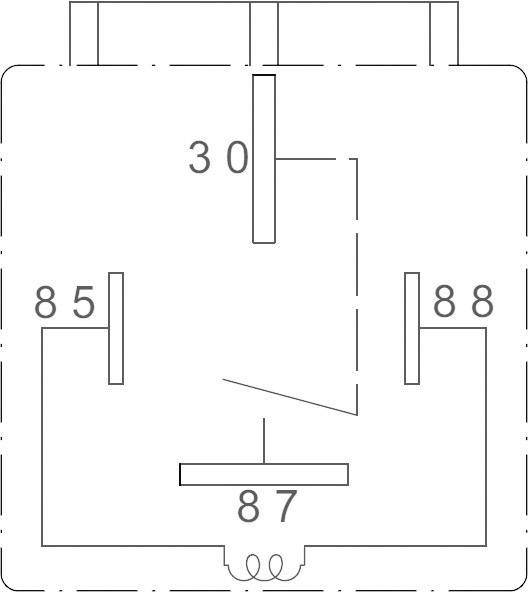

Kopplingsschema för ett elektriskt relä med anslutningarna 30, 85, 86, 87 och 88, som visar strömkresstyrningen.

Teknisk ritning av en kvadratisk kontakt med längdmått: 30 mm bredd, 32,7 mm höjd, olika hålstorlekar och avstånd.

1/4

Typ av produkt

Bil-reläer

Nominell spänning spole

12 V/DC

Kontakttyp

1 NO

Anslutning

Flatstift 9.50 mm

Flatstift 6.3 mm

Växelspänning (max.)

30 V/DC

Datablad (PDF)

Leverans tor. 24 sep.

38 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (71,20 kr / stycken)

71,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

MINI-ISO fordonsrelä

Viktig information!

Tekniska specifikationer

Tillslagsström: 500 A
Isolationsspänning: (spole/kontakt kontakt/kontakt) 500 Vrms
Isolationsmotstånd: (vid 500 VDC) 100 MΩ
Kontaktmotstånd : < 50 mΩ

Typ av produkt: Bil-reläer

Typ: AZ979-1A-12D

funktioner: utan monteringsfäste

Nominell spänning spole: 12 V/DC

Kontakttyp: 1 NO

Kontaktmaterial: Silvertennoxid

Anslutning: Flatstift 9.50 mm
Flatstift 6.3 mm

Växelspänning (max.): 30 V/DC

Växelström (max): 80 A

Max. bryteffekt: 1120 W

Motstånd (spole): 90 Ω

Min. temperatur: -40 °C

Max. temperatur: +85 °C

Bredd: 33.4 mm

Höjd: 41 mm

Längd: 29 mm

Mått.: (L x B x H) 29 x 33.4 x 41 mm

RoHS-godkänd: Ja

Typ: AZ979-1A-12D

Dokument & nedladdningar

Datablad

Datablad 507411 Zettler Electronics AZ979-1A-12D Bil-reläer 12 V/DC 80 A 1 NO

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 507411 Zettler Electronics AZ979-1A-12D Bil-reläer 12 V/DC 80 A 1 NO

Beskrivning

Observera, denna text är maskinöversatt.

Relä med en startström på 500 A och en maximal arbetstemperatur upp till 85 ° C. Enligt ISO / TS 16949 och ISO 14001, testade SAEJ2544 specifikationer.

Tips

Uppgifterna om brytström gäller den maximala kopplingsströmmen. Ytterligare specifikationer finns i den omfattande dokumentationen som finns tillgänglig för gratis nedladdning.
