Whadda WPSH214 Utbyggnadsmodul

RFM69HCW-modulen är ett prisvärt och mångsidigt trådlös modul. På så sätt kan du skicka text eller binära data mellan två eller hundratals moduler. Den är perfekt för uppbyggnad av prisvärda trådlösa nätverk med korta sträckor för fastighetsautomation, sensornätverk, automatiska mätarställningar, trådlösa larm- och säkerhetssystem, industriell övervakning och styrning och många andra användningsområden!

RFM69HCW-transceiver-modulen arbetar över ett brett frekvensområde, inklusive licensfria ISM-frekvensband (Industry Scientific and Medical) med 315, 433, 868 och 915 MHz. Alla viktiga HF-kommunikationsparametrar är programmerbara och de flesta kan ställas in dynamiskt. RFM69HCW är optimerad för låg strömförbrukning och ger samtidigt en hög HF-uteffekt och kanaliserad drift.

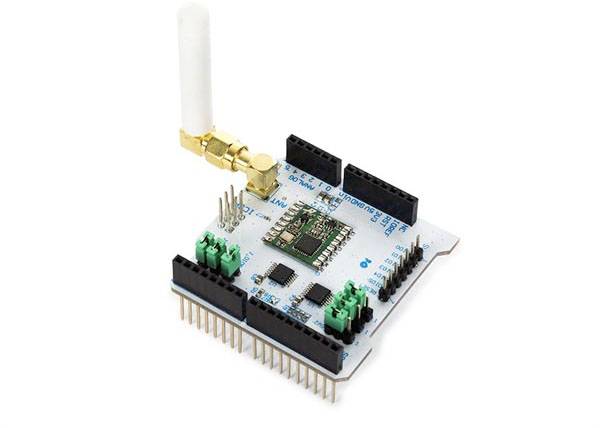

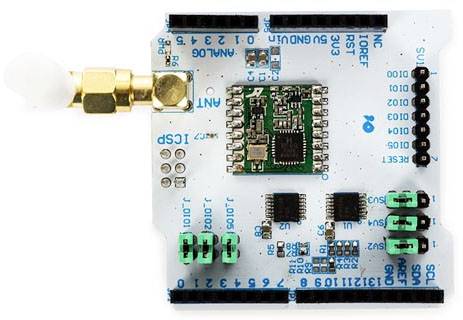

Denna VMA214 RFM69HCW radio Shield ansluter RFM69HCW-modulen med motsvarande ledningar på Arduino. Med hjälp av RF69-biblioteket kan du skicka och ta emot meddelanden via standard-4-tråd-SPI-gränssnittet. Biblioteket innehåller kommandostrukturer för att upprätta enkel oadresserad punkt-till-punkt-kommunikation till helt adresserade nätverk av klienter och routrar. Frekvensen kan ställas in med en noggrannhet på 61 Hz på varje frekvens från 240,0 MHz till 960,0 MHz.

Skärmningen har en inbyggd effektreglering och nivåförskjutning, en extern antenn med i-Pex-anslutning och extra Jumper för inställning av gränssnitt och digitala kommunikationsstift på Arduino.


Egenskaper:
Kompatibel med 3,3 V eller 5 V E / A Arduino Board
kompatibel med Arduino Leonardo, Uno, Mega och DUE Development Board
SPI-gränssnitt
frekvensband: 315, 433, 868 och 915 MHz (programmerbar)
lämplig för Lora-nätverksprogram
energieffektivt
medföljande extern antenn via i-Pex-anslutning
inbyggd temperatursensor
inbyggd bit-synkronisator, som utför taktåterställning
inkommande synkroniseringsidentifiering
Automatisk RF Sense och CAD med ultrasnabbt AFC
konstant HF-effekt via modulensspänningsområde:
168 dB


16
RX maximal anslutningsbudget +20 dBm - 100 mW konstant HF-effekt hög känslighet: Upp till 1,2 dBm vid automatisk kanalseparation låg batterinivå: 16 100
-18 till +20 dBm i 1-dB-steg
FSK-bithastigheter upp till 300 kb / s
helt integrerad synthesizer med en upplösning på 61 Hz
FSK-, GFSK-, MSK-, GMSK-, LoRaTM- och OOK-Modulation
paket-Engine med CRC-16, AES-128, 66-byte-FIF
115 dB + dynamikområde RSSI
