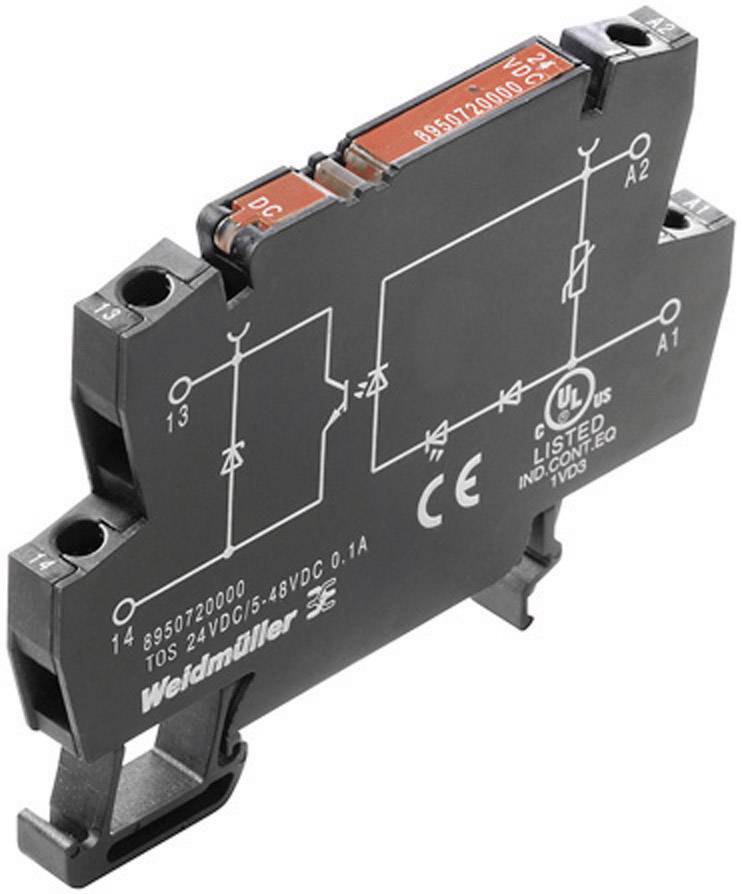

Liknande avbildning
Liknande avbildning
WEIDMÜLLER TOS 230VAC/48VDC 0,1A 8950850000
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Optokopplande relä
Styrspänning (min.)
230 V/AC
Styrspänning (max.)
230 V/AC
Växelspänning (max.)
48 V/DC
Belastningsström (max.)
0.1 A
Datablad (PDF)
3 Styck
Antal
Toal (191,20 kr / stycken)
191,20 kr
exkl. moms
Endast 3 Styck kvar på lager
Tekniska specifikationer
- Lagringstemperatur, max 80 °C.
- Lagringstemperatur, min. -40 °C.
- Statusindikering med LED grön
- Inkopplingsfördröjning < 12 ms
- Urkopplingsfördröjning < 14 ms
- Spänningsfall vid max. belastning: < 1 V.
- Läckström: < 10 µA
- Kortslutningssäker: Nej
- Färg: svart
- Märkspänning: 300 V
- Överspänningskategori: III
- Kryp- och luftsträcka, styrsida - lastsida: > 3 mm
- Stötspänning: 4 kV (1,2/50 µs)
- Fukt: 5...95 % relativ fuktighet, Tu = 40 °C, ingen kondensbildning
- MTTF: 2.500 år
- Till-/frånkopplingsspänning 207 V / 92 V AC
- Skyddskrets: Varistor, likriktare
- Belastningskategori DC1
- min./max. Brytström: 100 µA
- Skyddskrets lastsida: Frihjulsdiod
- Max. brytfrekvens (AC styrspänning) 10 Hz
- Bärskena TS 35
- Brännbarhetsklass UL 94: V-0
- Föroreningsgrad: 2
- Spänningshållfasthet styrsida - lastsida: 1,2 kVeff / 1 min.
- Avisoleringslängd Mätanslutning 9 mm
- Klämområde, mätningsanslutning: 2,5 m²
- Klämspann, min.: 0,5 m²
- Klämspann, max 4 m²
- Ledaranslutningsarea AWG, min.: AWG 20
- Ledaranslutningsarea AWG, max.: AWG 12
- Ledningsanslutningsarea, enkeltrådig, min.: 0,5 m²
- Ledningsanslutningsarea, enkeltrådig, max. 4 mm²
- Ledaranslutningsarea, fintrådig, min.: 0,5 mm²
- Ledaranslutningsarea, fintrådig, max. 2,5 mm²
- Ledaranslutningsarea, fintrådig, min. (AWG): AWG 20
- Ledaranslutningsarea, fintrådig, max. (AWG): AWG 12
- Ledaranslutningsarea, fintrådig AEH med platskrage din 46228/4, min.: 0,5 mm²
- Ledaranslutningsarea, fintrådig AEH med platskrage din 46228/4, max. 1,5 mm²
- Ledaranslutningsarea, fintrådig, AEH (din 46228-1), min.: 0,5 mm²
- Ledaranslutningsarea, fintrådig, AEH (din 46228-1), max. 1,5 mm²
- Bladmått 0,6 x 3,5 mm
- Åtdragningsmoment, min. 0,4 Nm
- Åtdragningsmoment, max. 0,6 Nm
- Typ av produkt
Optokopplande relä
- Typ
TOS 230VAC/48VDC 0,1A
- Anslutning
Skruv
- Styrspänning (min.)
230 V/AC
- Styrspänning (max.)
230 V/AC
- Styrspänningsområde
230 - 230 V/AC
- Styrström (max.)
1.75 mA
- Kopplingsspänning (min.)
5 V/DC
- Växelspänning (max.)
48 V/DC
- Belastningsström (max.)
0.1 A
- Max. bryteffekt
0.4 VA
- Kontakttyp
1 NO
- Min. temperatur
-20 °C
- Max. temperatur
+60 °C
IP20
- Bredd
6.1 mm
- Höjd
74.4 mm
- Djup
55 mm
- Vikt
20.9 g
- Driftström (max.)
0.1 A
- Innehåll
1 st
