Uni-T

Leverans ons 21 okt.

10 Styck

Antal

Styck

Toal (40 712,00 kr / stycken)

40 712,00 kr

exkl. moms

Fri frakt

Endast 10 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Prob

10:1
Bandbredd2.5 GHz

Tekniska specifikationer

Bandbredd (-3dB) 2,5 GHz
Stigtid: ≤150 ps
Ingångskapacitet: ≤1 pF
Ingångsmotstånd 200 kΩ ± 2 % (differentiellt)
Utgångsimpedans: 50 Ω
Dämpningsförhållande: 10:1 ± 5 %
Ingångsdynamikområde: 8 Vpp (±4 V DC eller topp-AC)
Liktaktsområde: ±15 V (DC upp till 100 Hz), ±2,5 V (ü.100 Hz)
Offsetområde: ±4 V.
Maximal ingångsspänning: ±30 V (DC + topp-AC)
Liktaktdämpning: Ü.40 dB @ 1 MHz, ü.40 dB @ 30 MHz, ü.30 dB @ 1 GHz
Knapphuvudbrus 7 mVrms

Typ av produkt: Differentialprob

Bandbredd: 2.5 GHz

Avdelar-förhållandet: 10:1

Typ: Aktivt differentialmäthuvud

: (ej certifierad kalibrering)

Vikt: 95 g

Kabellängd: 1.2 m

Passar till (specifikationer): Kompatibel med MSO7000X-, MSO8000HD-, UPO7000L-, MSO5000HD-, MSO3000HD- och MSO3000X-serien

Bredd: 19.33 mm

Höjd: 18.30 mm

Längd: 103.50 mm

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3841580 Uni-T UT-PD2500 Differentialprob 2.5 GHz 10:1

Beskrivning

Ut-PD2500 är en högfrekvent aktiv differentialmäthuvud för analys av moderna High-Speed-signaler. Den lämpar sig för design, kontroll och felsökning av snabba seriella bussar som I2C, SPI, CAN/CAN-FD, LIN, Serial ATA, Ethernet (GbE), USB 2.0 och FireWire (1394b) samt för signalintegritets-, jitter- och ögondiagramanalyser. Mäthuvudet känner av dämpningsfaktor och impedans automatiskt och kan bekvämt styras via frontend-knappar (oscilloskop Run/stopp, displayradering, force-trigger).

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

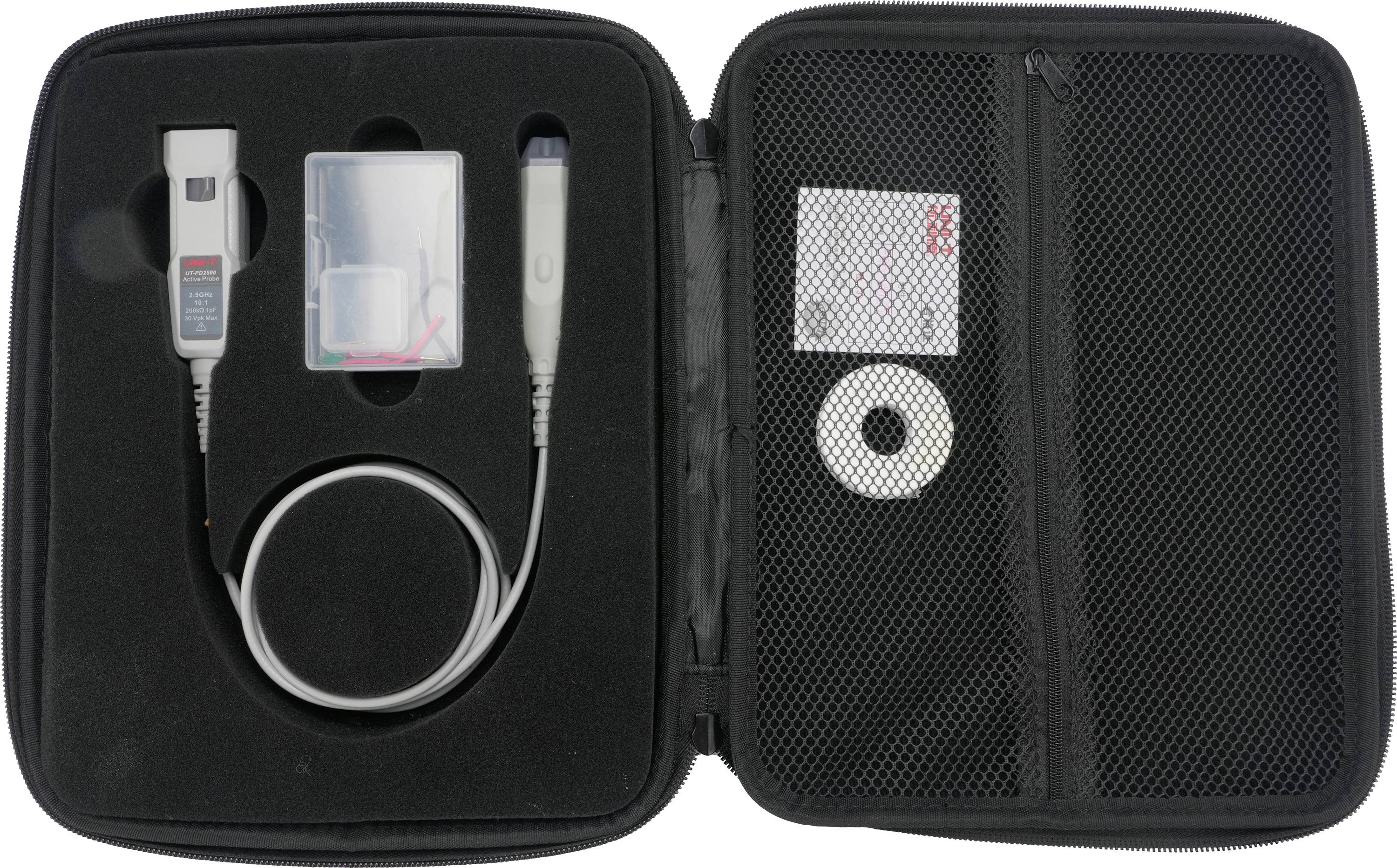

Ingår i leveransen

Aktiva differentieringsmäthuvud ut-PD2500 x1
Anslutningsfärdiga förlängningsledningar (röd/svart) x5 vardera
Fastlödda förlängningsledningar x5
Böjd nål (justerbar) x5
Dubbel spetsnål x5
Impedansnål rak x3, böjd x3
Förtennad koppartråd x1
Tangenthuvudbox x2
Tillbehörslåda x1
Markeringsringar x8

Beskrivning

Ut-PD2500 är en högfrekvent aktiv differentialmäthuvud för analys av moderna High-Speed-signaler. Den lämpar sig för design, kontroll och felsökning av snabba seriella bussar som I2C, SPI, CAN/CAN-FD, LIN, Serial ATA, Ethernet (GbE), USB 2.0 och FireWire (1394b) samt för signalintegritets-, jitter- och ögondiagramanalyser. Mäthuvudet känner av dämpningsfaktor och impedans automatiskt och kan bekvämt styras via frontend-knappar (oscilloskop Run/stopp, displayradering, force-trigger).

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Ingår i leveransen

Aktiva differentieringsmäthuvud ut-PD2500 x1
Anslutningsfärdiga förlängningsledningar (röd/svart) x5 vardera
Fastlödda förlängningsledningar x5
Böjd nål (justerbar) x5
Dubbel spetsnål x5
Impedansnål rak x3, böjd x3
Förtennad koppartråd x1
Tangenthuvudbox x2
Tillbehörslåda x1
Markeringsringar x8
