TinkerForge TF-278 Lämplig för (enkorstdator) TinkerForge 1 st

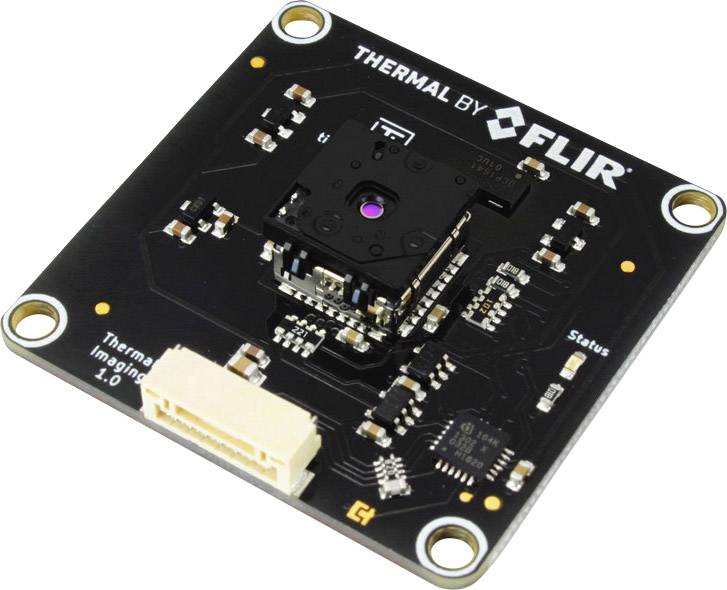

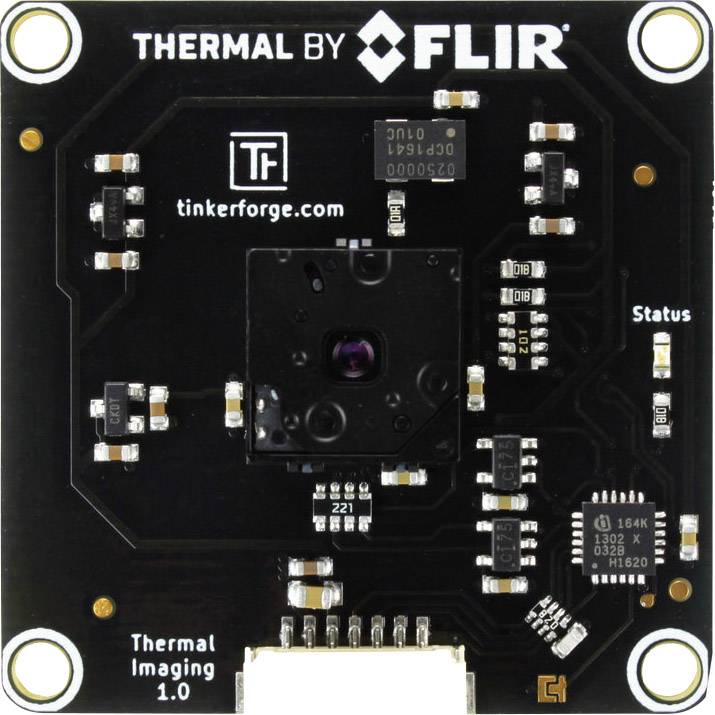

Den Thermal Imaging Bricklet är utrustad med en värmekamera på 60 x 80 pixlar. Bricklet kan anslutas med Bricks.

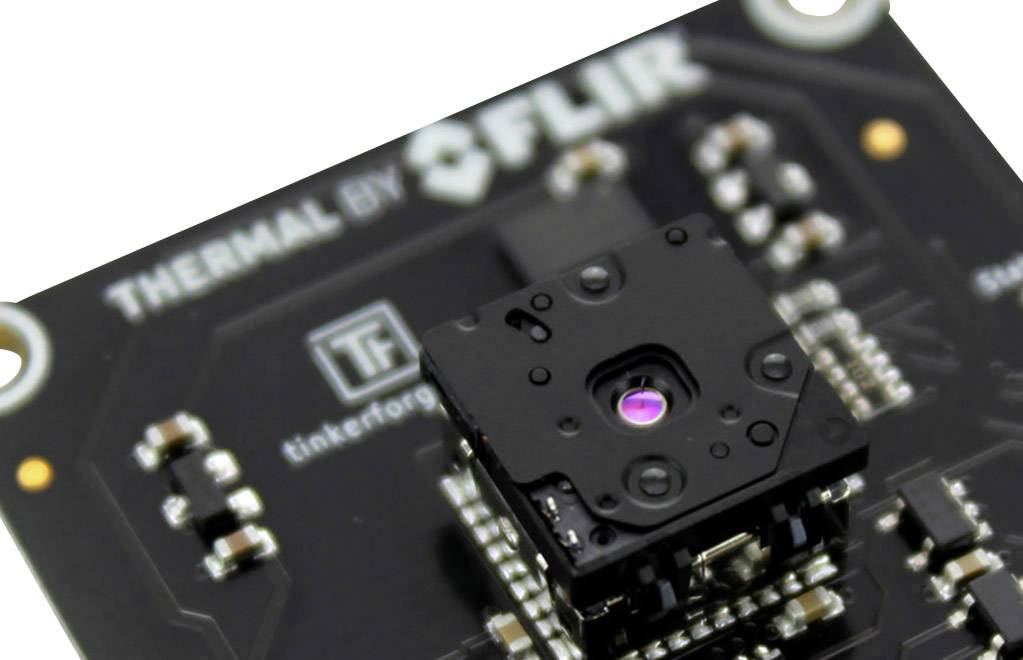

Bricklet använder en FLIR Lepton-sensor med radiometri och Shutter. Sensorn kan mäta temperaturer mellan -10°C till 450 °C med en upplösning på 80 x 60 pixlar.

En spotmeter kan definieras för att mäta minimi-, genomsnittlig och maximitemperatur för en definierad region i bilden.

Bricklet stöder två lägen: High Contrast Image och temperatur Image.

I High Contrast Image-läget streamar Bricklet bilddata med 8,6 Hz och 8 bitars upplösning. Bilddatan är gråvärden, det höga dynamikområdet på sensorn är sammanslagen för att visa bilder. Detta läge används av värmekameror som finns på marknaden. Vanligtvis avbildas gråvärdena med en lookuptable på falska färger.

I Termperature Image-läget streamar Bricklet data med 4,5 Hz och 16 bitars upplösning. I bilddata ställer varje 16-bitars värde en temperatur mellan -10°C och 450°C med en upplösning på 0,1°C eller ett värde -10°C och 140°C med en upplösning på 0,01°C (beroende på upplösning). Denna metod kan användas för vetenskapliga beräkningar och analys av temperaturförändringar.

Shutter styrs automatiskt av Bricklet.

Den Thermal Imaging Bricklet har en 7 pol Bricklet kontakt och ansluts med en 7p-10p Bricklet kabel till en Brick.
