Name: TFT680 32 MHz Kristalloscillator DIP-14 CMOS 32.000 MHz 20.7 mm 13.1 mm 5.3 mm 1 st
SKU: 158186
Availability: InStock

En kvartskristalloscillator med gravyren '1.000 MHz', använd för frekvrensstabilisering i elektroniska kretsar.

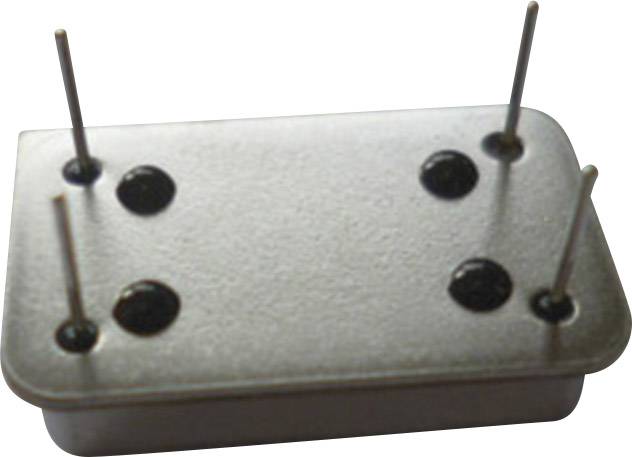

En rektangulär elektronisk komponent med fyra utskjutande metalliska stift, sannolikt ett kontaktelement eller en switch.

Teknisk ritning av en elektrisk komponent med dimensioner: höjd 5 mm, bredd 5,5 mm. Hålcentrum: 12,19 mm och 15,24 mm.

1/3

Liknande avbildning

Typ av produkt

Kristalloscillator

Kapsling

DIP-14

Nominell frekvens

32.000 MHz

Driftspänning max.

5.5 V

Bredd

13.1 mm

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 9 nov.

7 Styck

Antal

Styck

Toal (17,90 kr / stycken)

17,90 kr

inkl. moms

Endast 7 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Kristalloscillator serie TFT 680

Viktig information!

Tekniska specifikationer

Ingångsström : 20 - 45 mA (beroende på frekvens)
Belastning: 15 pF
Utgångsvågform CMOS

Typ: TFT680 32 MHz

Typ av produkt: Kristalloscillator

Kapsling: DIP-14

Mått.: (L x B x H) 20.7 x 13.1 x 5.3 mm

tillverkargaranti: Conrad

Nominell frekvens: 32.000 MHz

Driftspänning (min.): 4.5 V

Driftspänning max.: 5.5 V

Stigtid: 6 ns

Falltid: 6 ns

Frekvensstabilitet: -50 ppm
+50 ppm

Belastning: 15 pF

Utgångssignal: CMOS

Bredd: 13.1 mm

Höjd: 5.3 mm

Längd: 20.7 mm

Utgångsspänning High: 0.9 V

Utgångsspänning Low: 0.1 V

Driftstemperatur (Min): -10 °C

Driftstemperatur (max.): +60 °C

Monteringssätt: Genomföringshål

RoHS-godkänd: Ja

Innehåll: 1 st

symmetri: 40/60 %

Konstruktion: DIP 14

Typ: TFT680

Ingångsspänning: +5 V ( ±10 %)

Frekvens: 32 MHz

Temperatur: -10 - +60 °C

Dokument & nedladdningar

Datablad

Datablad 158186 TFT680 32 MHz Kristalloscillator DIP-14 CMOS 32.000 MHz 20.7 mm 13.1 mm 5.3 mm 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 158186 TFT680 32 MHz Kristalloscillator DIP-14 CMOS 32.000 MHz 20.7 mm 13.1 mm 5.3 mm 1 st

Tips

Komponent med Enable-Pin (Pin 1 för att aktivera +5 V sätter)

Beskrivning

Tips

Komponent med Enable-Pin (Pin 1 för att aktivera +5 V sätter)
