Teledyne LeCroy T3DSO2354HD Digitalt oscilloskop 350 MHz 4 kanaler 1 GSa/s 12 Mpts 12 Bit Digital lagring (DSO) 1 st

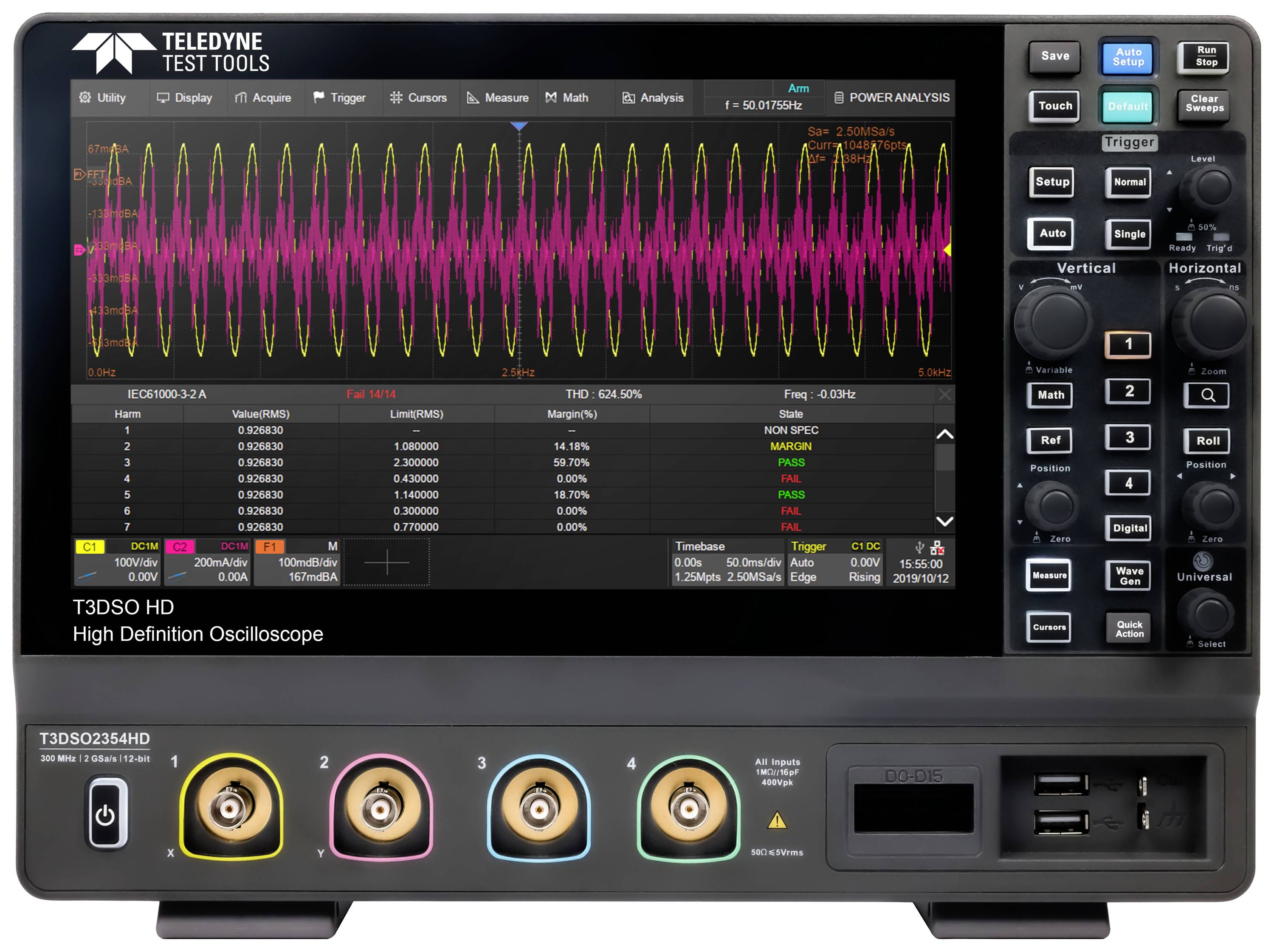

Oscilloskop med digital visning av vågformer och mätvärden, olika anslutningar nedtill, reglage till höger.

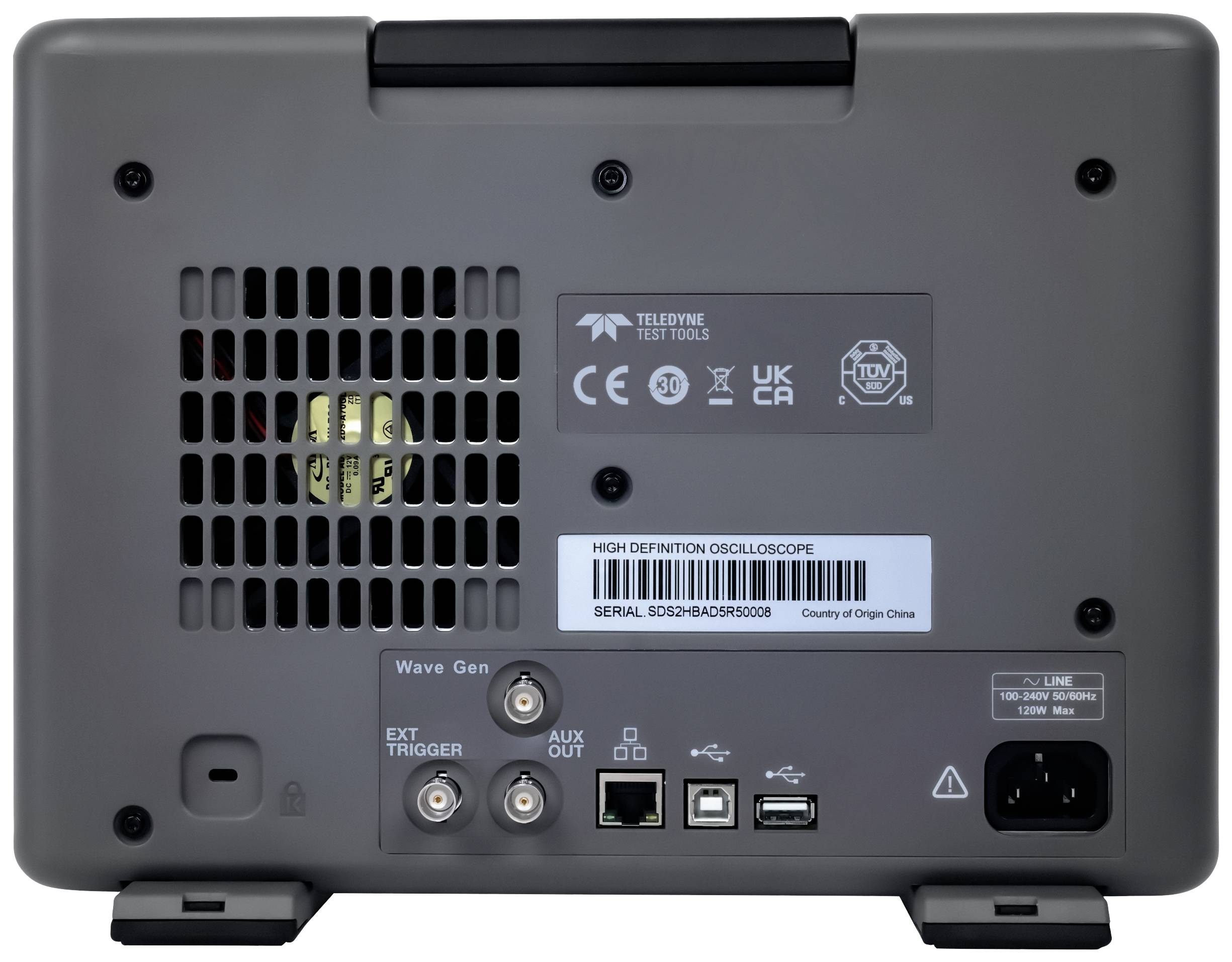

Baksidan av ett oscilloskop med olika anslutningar: USB, LAN, strömkabelanslutning. Ventilationsspår och typskylt är synliga.

1/2

Datablad (PDF)

Okänd leveranstid

Antal

Styck

Toal (59 112,00 kr / stycken)

59 112,00 kr

exkl. moms

Fri frakt

Rapportera juridiska problem

Höjdpunkter & detaljer

Teledyne LeCroy, 350 MHz, 2 GS/s interleaved, 4 CH, 200 Mpts/CH interleaved, full y Loaded DSO

350 MHz
Antal analoga ingångar max. 4

Tekniska specifikationer

Typ av produkt: Digitalt oscilloskop

Bandbredd: 350 MHz

Samplingsfrekvens / kanal: 1 GSa/s

Upplösning: 12 Bit

Bildskärmsformat: 25.65 cm

Oscilloskop - specifikationer: Digital lagring (DSO)

Tidsbas: 1 ns/ruta - 1000 s/ruta

Antal analoga ingångar max.: 4

: (ej certifierad kalibrering)

Vertikalavböjning: 2 mV/div till 100 V/div

Ingångsimpedans: 1 MΩ

Ingångskoppling: DC AC GND

Ingångsspänning: 230 V

Spänningsförsörjning (specifikationer): 100-240 VAC 50/60/400 Hz

Mått.: (L x B x H) 317.20 x 149 x 236 mm

Vikt: 4.1 kg

Display: TFT-LCD 1024 x 600 pixel

Bredd: 149 mm

Höjd: 236 mm

Längd: 317.20 mm

Gränssnitt: USB-enhet
USB-Host
LAN

Minnesdjup / kanal: 12 Mpts

Typ: T3DSO2354HD

Dokument & nedladdningar

Datablad

Datablad 3028002 Teledyne LeCroy T3DSO2354HD Digitalt oscilloskop 350 MHz 4 kanaler 1 GSa/s 12 Mpts 12 Bit Digital lagring (DSO) 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3028002 Teledyne LeCroy T3DSO2354HD Digitalt oscilloskop 350 MHz 4 kanaler 1 GSa/s 12 Mpts 12 Bit Digital lagring (DSO) 1 st

Beskrivning

Ett modernt, prisvärt 12-bitars oscilloskop, som finns i en bandbredd på 100 MHz, 200 MHz och 350 MHz med vardera 4 kanaler. Varje oscilloskop levereras som standard med hela trigger-/dekoder- och analysprogramvaran. Oscilloskopen i serien T3DSO2000HD från Teledyne LeCroy är alla 12-bitars-High-Definition-oscilloskop. Oscilloskopen i serien är konfigurerade som DSO och MSO för att underlätta köpet. Därmed har kunderna ett omfattande analysverktyg för sina design- och verifieringskrav.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Modeller med 100 MHz, 200 MHz och 350 MHz bandbredd, 12-bitars ADC, som standard utrustad med samtliga trigger-/dekoder- och analysprogramvara
Maximal avsökningshastighet på 1 GSA/s
Vågform-täckning på upp till 100.000 wfm/s.
Vertikalt område från 2 mV/div till 100 V/div
Upp till 12 Mpts minne till registrering
Sekvensmätningsläge (upp till 80.000 segment)
Funktion för registrering av historiska vågformer (History) med upp till 80.000 bilder
38 automatiska mätparametrar
Stöder 256-stegs intensitetsnivåer och färgtemperaturvisningslägen
Intelligent trigger: Flank, stigning, pulsbredd, fönster, gång, intervall, tidsöverskridande (dropout), mönster
Seriell buss-triggning och avkodning (standard) för IIC-, SPI-, UART-, CAN- och LIN-protokoll
Videotrigger/HDTV
