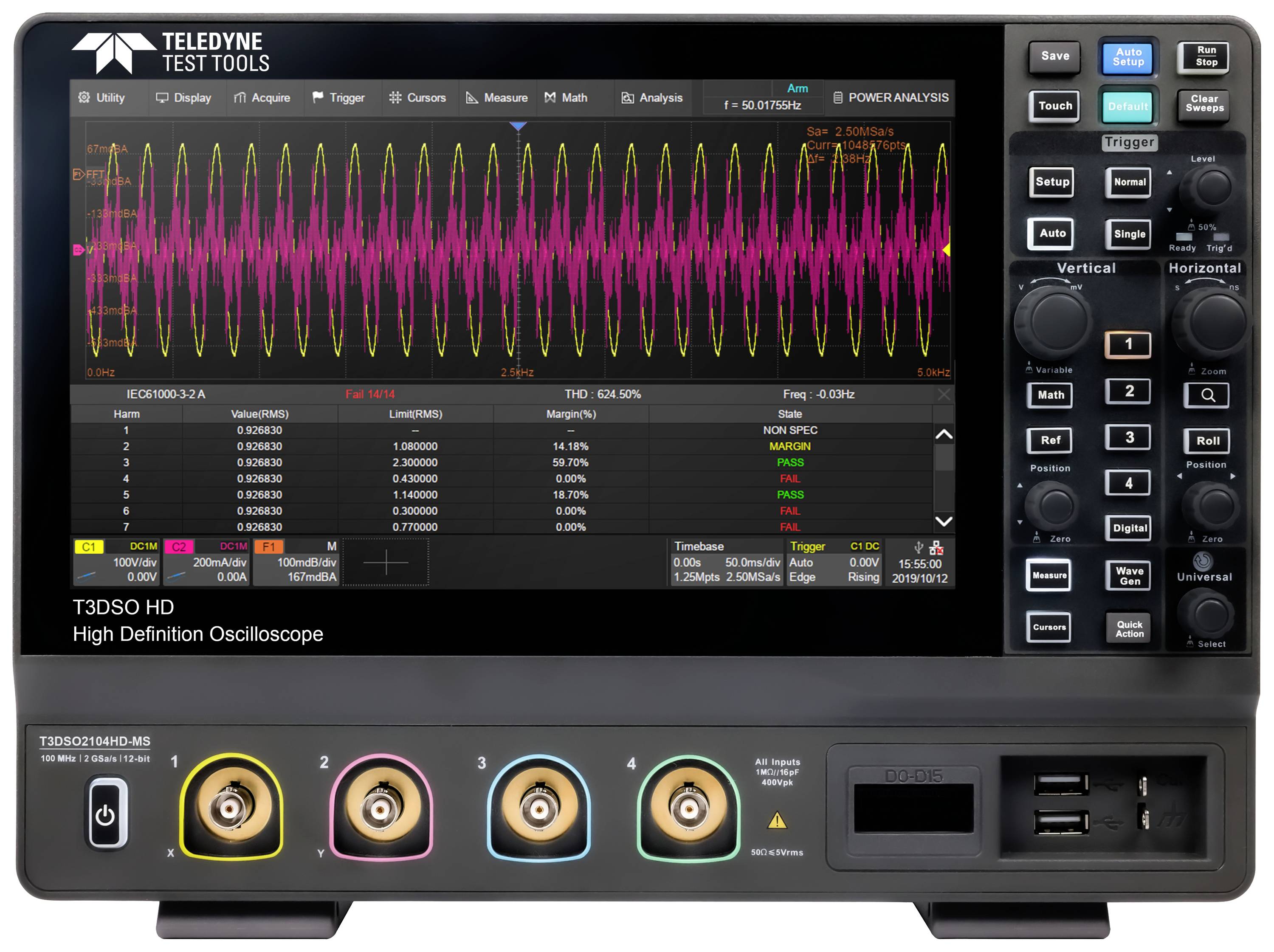

Teledyne LeCroy T3DSO2104HD-MS Digitalt oscilloskop 100 MHz 4 kanaler 1 GSa/s 12 Mpts 12 Bit Mixed-Signal (MSO) 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Antal
Toal (46 232,00 kr / stycken)
46 232,00 kr
exkl. moms
Fri frakt
Höjdpunkter & detaljer
Teledyne LeCroy, 100 MHz, 2 GS/s interleaved, 4 CH, 16 Dig CH, 200 Mpts/Ch interleaved, full y Loaded MSO
- 100 MHz
- Antal analoga ingångar max. 4
Tekniska specifikationer
- Typ av produkt
Digitalt oscilloskop
- Bandbredd
100 MHz
- Samplingsfrekvens / kanal
1 GSa/s
- Visning
TFT-LCD 1024 x 600 pixlar
- Upplösning
12 Bit
- Bildskärmsformat
25.65 cm
- Oscilloskop - specifikationer
Mixed-Signal (MSO)
- Tidsbas
1 ns/ruta - 1000 s/ruta
- Antal analoga ingångar max.
4
Fabriksstandard (med certifikat)
- Vertikalavböjning
2 mV/div till 100 V/div
- Ingångsimpedans
1 MΩ
- Ingångskoppling
DC AC GND
- Ingångsspänning
230 V
- Spänningsförsörjning (specifikationer)
100-240 VAC 50/60/400 Hz
- Mått.
(L x B x H) 317.20 x 149 x 236 mm
- Vikt
4.1 kg
- Antal digitala ingångar max.
16
- Display
TFT-LCD 1024 x 600 pixel
- Bredd
149 mm
- Höjd
236 mm
- Längd
317.20 mm

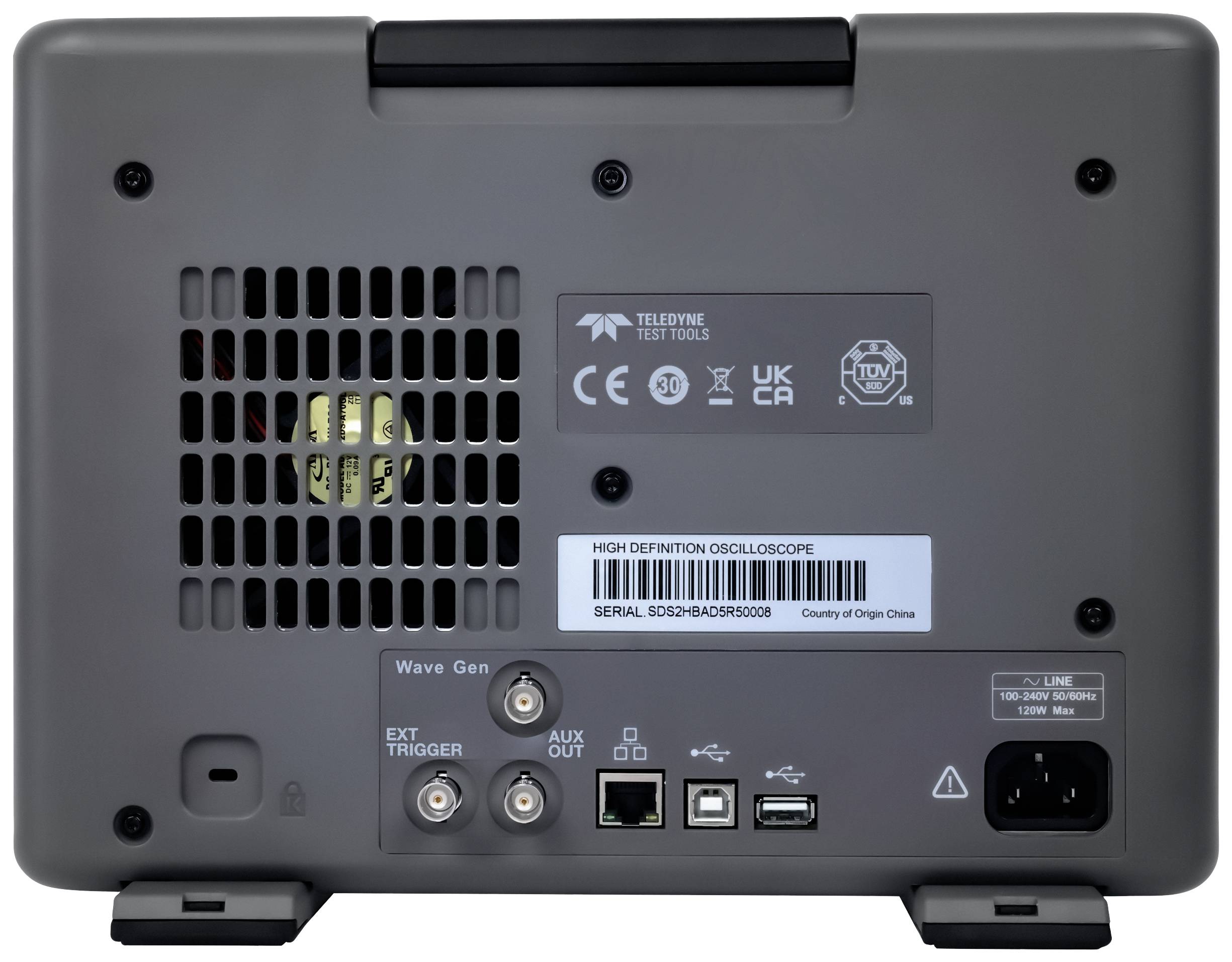

- Gränssnitt
USB-enhet
USB-Host
LAN
- Minnesdjup / kanal
12 Mpts
- Typ
T3DSO2104HD-MS
Dokument & nedladdningar
Datablad
Datablad 3028003 Teledyne LeCroy T3DSO2104HD-MS Digitalt oscilloskop 100 MHz 4 kanaler 1 GSa/s 12 Mpts 12 Bit Mixed-Signal (MSO) 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3028003 Teledyne LeCroy T3DSO2104HD-MS Digitalt oscilloskop 100 MHz 4 kanaler 1 GSa/s 12 Mpts 12 Bit Mixed-Signal (MSO) 1 st
Beskrivning
Ett modernt, prisvärt 12-bitars oscilloskop, som finns i en bandbredd på 100 MHz, 200 MHz och 350 MHz med vardera 4 kanaler. Konfigureras som MSO-enhet. Alla oscilloskop levereras som standard med 16 digitala kanaler samt hela trigger-/dekoder- och analysprogramvara. Oscilloskopen i serien T3DSO2000HD från Teledyne LeCroy är alla 12-bitars-High-Definition-oscilloskop. Oscilloskopen i serien är konfigurerade som DSO och MSO för att underlätta köpet. Därmed har kunderna ett omfattande analysverktyg för sina design- och verifieringskrav.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Modeller med 100 MHz, 200 MHz och 350 MHz bandbredd, 12-bitars ADC, som standard utrustad med samtliga trigger-/dekoder- och analysprogramvara
- Maximal avsökningshastighet på 1 GSA/s
- Vågform-täckning på upp till 100.000 wfm/s.
- Vertikalt område från 2 mV/div till 100 V/div
- Upp till 12 Mpts minne till registrering
- Sekvensmätningsläge (upp till 80.000 segment)
- Funktion för registrering av historiska vågformer (History) med upp till 80.000 bilder
- 38 automatiska mätparametrar
- Stöder 256-stegs intensitetsnivåer och färgtemperaturvisningslägen
- Intelligent trigger: Flank, stigning, pulsbredd, fönster, gång, intervall, tidsöverskridande (dropout), mönster
- Seriell buss-triggning och avkodning (standard) för IIC-, SPI-, UART-, CAN- och LIN-protokoll
- Videotrigger/HDTV
Ingår i leveransen
- Oscilloskop
- 4x passiva mäthuvuden
- USB-kabel
- Nätkabel
- Trådlös mus
- Snabbmanual
- Kalibreringscertifikat
