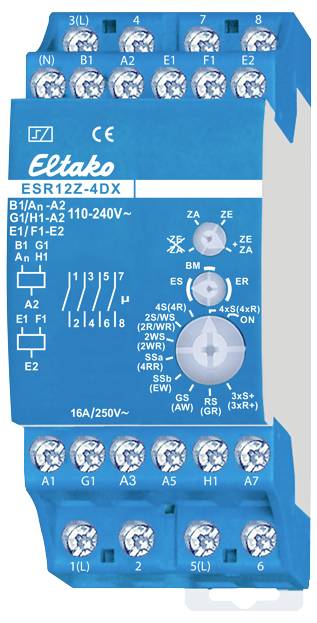

Strömstötsrelä DIN-skena Eltako ESR12Z-4DX/110-240V 4 NO 16 A 2000 W 1 st

Med 4 oberoende kontakter, vardera 1 potentialfri slutare 16 A/250 V AC, 230 V-LED-lampor upp till 600 W, glödlampor 2000 W. Stand-by-förlust endast 0,03-0,4 watt. Din-skena för montering på DIN-EN 60715 TH35. 2 delningsenheter = 36 mm bred, 58 mm djup. Med den patenterade Eltako-Duplex-tekniken (DX) kan 3 av de 4 normalt potentialfria kontakterna ändå omkopplas i nollgenomgång vid omkoppling av 230 V växelspänning 50 Hz, vilket minskar slitage dramatiskt. Anslut bara N-ledaren till klämman (N) och ytterledaren till 1(L), 3(L) eller 5(L). Detta ger en extra stand-by-förlust på endast 0,1 W. Om kontakten för styrning av kopplingsenheter används, som inte själv kopplar i nollgenomgång, bör (N) inte anslutas, eftersom det extra stängningståget annars leder till det motsatta. Lokal universalstyrspänning 110-240V AC. Med extra universalspänningsstyringångar centralt på och av galvaniskt separerade från de lokala styringångarna för 110-240V AC. Med extra styringångar för grupper på och av för 110 V AC. Samma potential som de lokala skatteingångarna. Grupper av dessa impulsbrytare kan styras separat via grupp-kontrollingångarna i ett centralstyrningssystem. Matningsspänning som den lokala styrspänningen. Genom att använda bistabila reläer finns det även i tillkopplat läge ingen spolförlusteffekt och ingen Uppvärmning som följd. När du har installerat vänta på den automatiska korta synkroniseringen innan den inkopplade förbrukaren läggs på nätet. Centralkommandon har alltid företräde, de lokala kontrollingångarna är spärrade under det centrala kommandot. Vid ett avbrott i matningsspänningen slås den ifrån. Med den övre vridomkopplaren kan denna impulsbrytare helt eller delvis undantas från centralstyrningen: ZE+ZA = centralt på och centralt från verksam, ZE = endast centralt på, ZE = endast centralt från verksam,+ZA överstrykningvad = ingen centralstyrning verksam. Med vridomkopplaren I mitten, SÅ är DET DEN nedre vridomkopplaren som ska väljas. Med den väljer du klämfunktioner. Om BM kan väljas kan en rörelsesensor styras, funktion enligt bruksanvisning. Inte lämpad för kvittering med brytspänningen hos en dimmer. Använd endast reläerna ESR12DDX-UC, ESR12NP-230V+UC eller ESR61NP-230V+UC. Med det nedre vridreglaget kan du välja mellan 18 funktioner: ON = kontinuerligt PÅ. 4xS = 4-dubbel impulsbrytare med vardera 1 slutare, kontrollingångarna A1, A3, A5 och A7. (4xR) = 4-vägs-kopplingsreläer med vardera 1 slutare, kontrollingångar A1, A3, A5 och A7. 4S = impulsbrytare med 4 lås. (4R) = kopplingsrelä med 4 lås. 2S/WS = impulsbrytare med 3 lås och 1 öppnare. (2R/WR) = kopplingsrelä med 3 stängare och 1 brytkontakt. 2WS = impulsbrytare med 2 stängare och 2 öppnare. (2WR) = kopplingsrelä med två stängare och två öppnare. SSA = serieströmställare 2 + 2 slutare med Kopplingsföljd 0-2-2+4-2+4+6, feedback 8. (4RR) = Viloströmsrelä med 4 öppnare. SSB = serieströmställare 2 + 2 slutare med Kopplingsföljd 0-2-2+4-2+4+6-2+4+6+8. (EW) = Inkopplingstid mopprelä med 3 stängare och 1 brytkontakt, torktid 1 s GS = gruppbrytare Kopplingsföljd 0-2-0-4-0-6-0. Feedback 8. (AW) = Avstängningsrelä med 3 brytbrytare och 1 brytkontakt, torktid 1 sekund. RS = brytare med 4 låsbrytare, A1 = rep- och A3 = Återställningstyringång. (Gr) = Grupprelä 1 + 1 + 1 +1 slutare. 3XS+ = 3-faldig impulsbrytare med vardera 1 slutare + kvittering 8, kontrollingångar A1, A3 och A5. (3xR+) = 3-vägs kopplingsrelä med 1 slutare + kvittering 8, kontrollingångar A1, A3 och A5.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
