Spelsberg Wallbox Polar DLM Bundle Wallbox Typ 2 Mode 3 16 A Antal anslutningar 1 11 kW RFID
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Höjdpunkter & detaljer
Laddningsstation

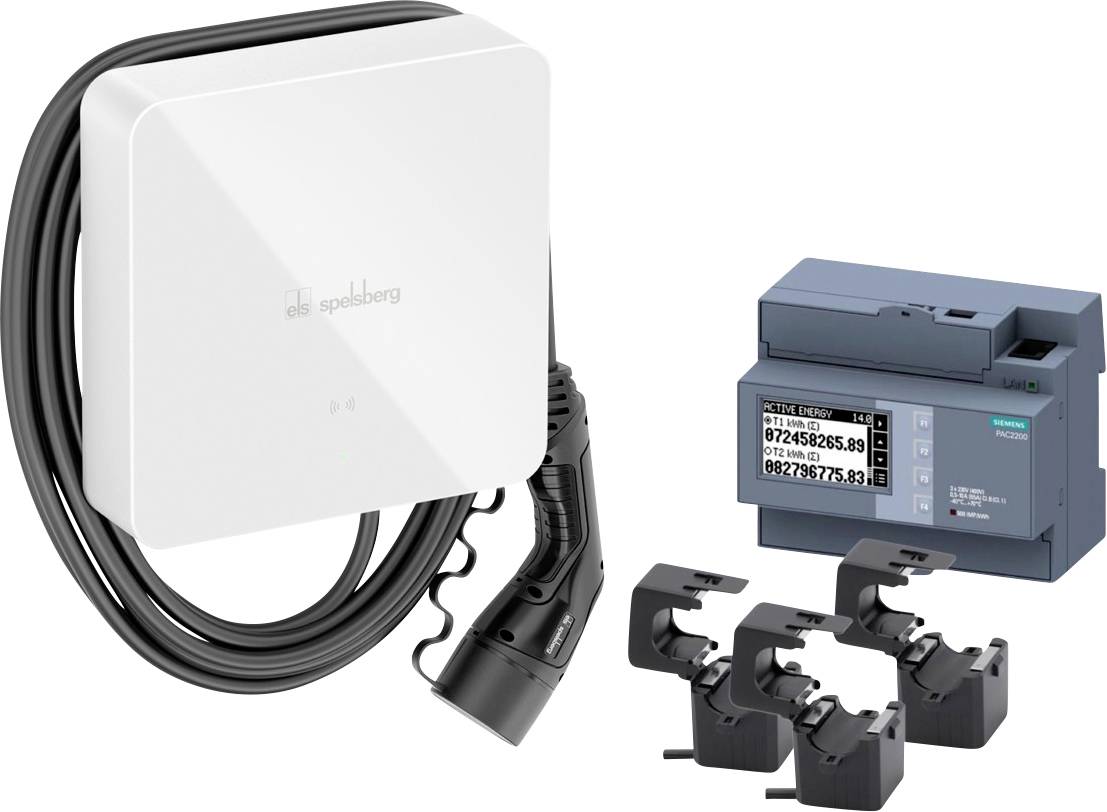

- Wallbox Bundle - montagfärdigt komplett paket bestående av Spelsberg Wallbox smart Pro 7m, Siemens 7KM2200 Modbus TCP-räknare och 3 kompatibla kabelomvandlings-strömtransformatorer
- ideal för konstruktion av ett dynamiskt laddningsanslutet eller till PV-överskottsladdning inkl. 2-fasavstängning
- Enkel montering av räknaren för indirekt mätning med hjälp av kabelomvandlaromvandlare
- Omvandlingsförhållande 100/1A
Tekniska specifikationer
- Max. Anslutningstvärsnitt försörjningsklämma 6²
- Slaghållfasthet: IK08
- Kapslingsklass: II
- Nominell frekvens 50 Hz
- Typ av produkt
Wallbox
- Godkännande
RFID
- Ladestecker
Typ 2
- Lademodus
Mode 3
- Laddningsström
16 A
- Antal anslutningar
1
- Laddeffekt
11 kW
- Antal faser
1-fas & 3-fas
- Nominell spänning
400 V/AC
- Kabellängd
7 m
IP54
- Tillverkarfärg
Vit
- Längd
293 mm
- Bredd
293 mm
- Höjd
110 mm
- Max. temperatur
+40 °C
- Min. temperatur
-25 °C
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3628554 Spelsberg Wallbox Polar DLM Bundle Wallbox Typ 2 Mode 3 16 A Antal anslutningar 1 11 kW RFID
Datablad 3628554 Spelsberg Wallbox Polar DLM Bundle Wallbox Typ 2 Mode 3 16 A Antal anslutningar 1 11 kW RFID
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3628554 Spelsberg Wallbox Polar DLM Bundle Wallbox Typ 2 Mode 3 16 A Antal anslutningar 1 11 kW RFID
Beskrivning
Stilfull, minimalistisk design möter smart laddningsteknik - det är stark kraft Power i sin vackraste form.
De inbyggda kommunikationsgränssnitten möjliggör maximal anslutning och integrering i anslutna system samtidigt som fokus ligger på en snabb och enkel installation.
Spelsberg Wallbox gör slut med påkostade inställningar av vrid- och DIP-omkopplare: Den intelligenta app möjliggör hela konfiguration och styrning samt dessutom utvärdering av laddningsegenskaper bekvämt via din smartphone.
Wallbox för snabb och säker laddning av elfordon i hemmet. Laddningseffekt upp till 11 kW (3-fas) / 3,7 kW (1-fas) och en maximal laddningsström på 16 A. Inställbar laddningseffekt, inbyggd DC-felströmsdetektering för likfelström ≥ 6 mA och temperaturövervakning för säker laddning. Snygg design och kompakta dimensioner för vägg- och stående montering. Enkel installation och snabb konfiguration och firmware-uppdateringar med den kostnadsfria Spelsberg Wallbox app (finns för iOS från och med version 14 och Android från version 6). Inbyggd MID-mätare för avräkning av förbrukning, dynamisk fas-individuell lasthantering med fasdetektering för effektiv användning av tillgänglig effekt. Anslutning till hemenergihanteringssystem (HEMS) och PV-växelriktare för laddning med solenergi. Beröringsfri auktorisering av laddningen via RFID, Plug & Charge (ISO15118) eller AutoCharge, LED och akustiska signaler för tydlig återkoppling av statusändringar. Utvärdering av omfattande laddningsegenskaper. Kommunikationsprotokoll och -gränssnitt som stöds: USB WLAN, Ethernet Modbus TCP, EEBus, SMA SEMP OCPP-J 1.6 för anslutning av externa bakverk. Ansluten 7 m laddningskabel med typ 2-koppling.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
De inbyggda kommunikationsgränssnitten möjliggör maximal anslutning och integrering i anslutna system samtidigt som fokus ligger på en snabb och enkel installation.
Spelsberg Wallbox gör slut med påkostade inställningar av vrid- och DIP-omkopplare: Den intelligenta app möjliggör hela konfiguration och styrning samt dessutom utvärdering av laddningsegenskaper bekvämt via din smartphone.
Wallbox för snabb och säker laddning av elfordon i hemmet. Laddningseffekt upp till 11 kW (3-fas) / 3,7 kW (1-fas) och en maximal laddningsström på 16 A. Inställbar laddningseffekt, inbyggd DC-felströmsdetektering för likfelström ≥ 6 mA och temperaturövervakning för säker laddning. Snygg design och kompakta dimensioner för vägg- och stående montering. Enkel installation och snabb konfiguration och firmware-uppdateringar med den kostnadsfria Spelsberg Wallbox app (finns för iOS från och med version 14 och Android från version 6). Inbyggd MID-mätare för avräkning av förbrukning, dynamisk fas-individuell lasthantering med fasdetektering för effektiv användning av tillgänglig effekt. Anslutning till hemenergihanteringssystem (HEMS) och PV-växelriktare för laddning med solenergi. Beröringsfri auktorisering av laddningen via RFID, Plug & Charge (ISO15118) eller AutoCharge, LED och akustiska signaler för tydlig återkoppling av statusändringar. Utvärdering av omfattande laddningsegenskaper. Kommunikationsprotokoll och -gränssnitt som stöds: USB WLAN, Ethernet Modbus TCP, EEBus, SMA SEMP OCPP-J 1.6 för anslutning av externa bakverk. Ansluten 7 m laddningskabel med typ 2-koppling.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Nominell spänning: 400 V/AC 16 A
- Laddeffekt: 11 kW
- Laddkontakt: Typ 2
- Auktorisation (eMobility): RFID
Ingår i leveransen
- Wallbox Smart Pro. smart Case
- 7 m laddningskabel med typ 2-koppling
- Siemens 7KM2200 Modbus TCP-räknare
- 3 ombyggnad av kablar strömtransformator 100/1A
- 3 RFID-chip
- 4 fästskruvar 6x60
- 4 Universalplugg 8x50
- 3 DMS M16
- 1 DMS M25
- 1 DMS M32
- 5 chip för att öppna designfodralet
Tips
Observera, kräver auktoriserad elektriker för installation.
Obs!
Varmvattenberedare med starkström:
Driften av denna varmvattenberedare kräver en starkströmanslutning (tre-fas växelströmanslutning).
Anslutning och installation av en varmvattenberedare med starkström ska godkännas av nätoperatören och endast utföras av nätoperatören eller av ett installationsföretag som är registrerat i nätoperatörens installatörsregister.
