Sonel MZC-306 Installationsprovare

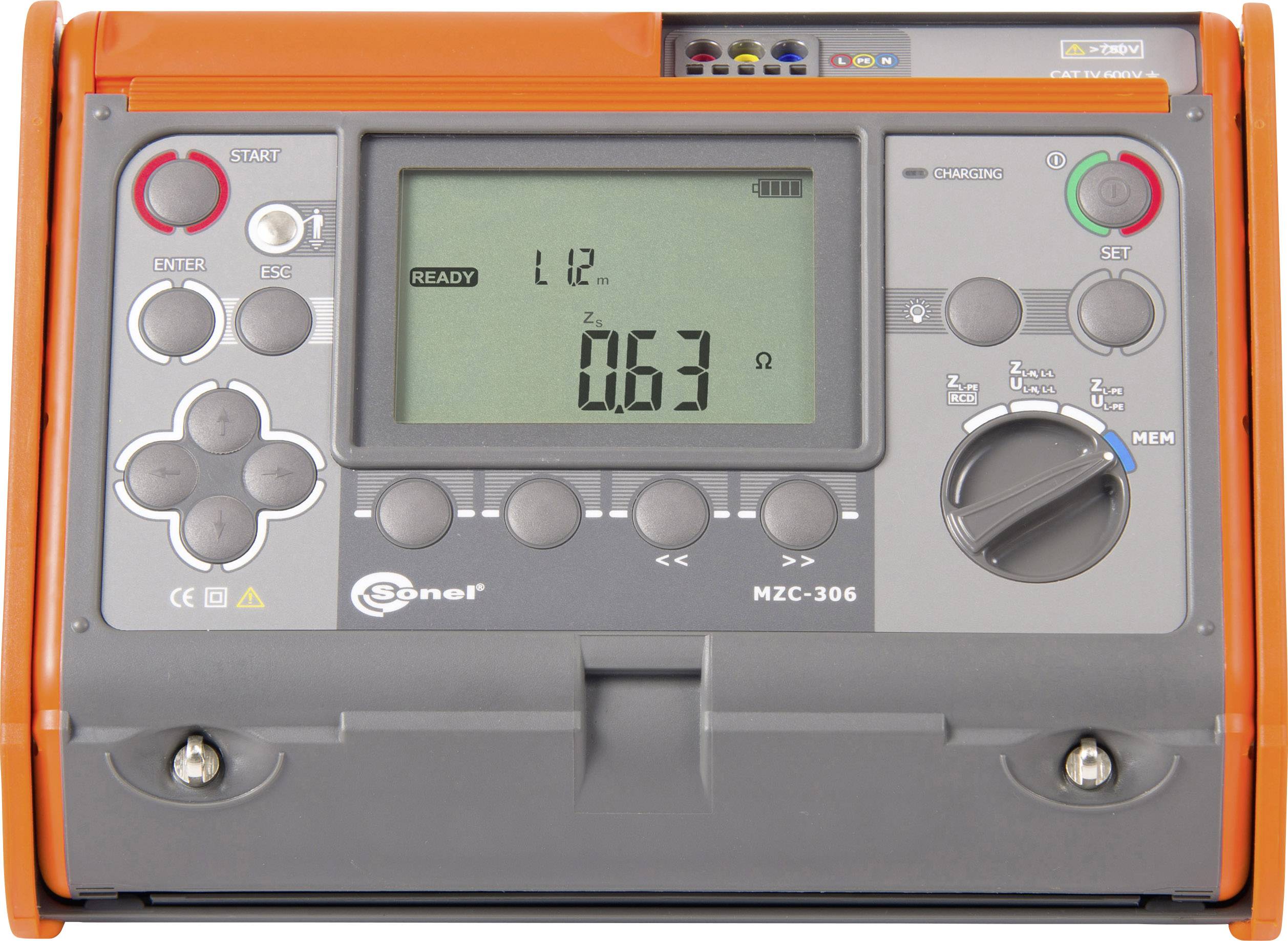

En elektronisk mätare med en digital display visar '0,63 Ω'. Den har flera knappar och inställningsrattar för att styra funktionerna.
Elektriskt mätinstrument med digitalt display som visar mätning i ohm. Omgiven av ett orangefärgat skyddshölje.

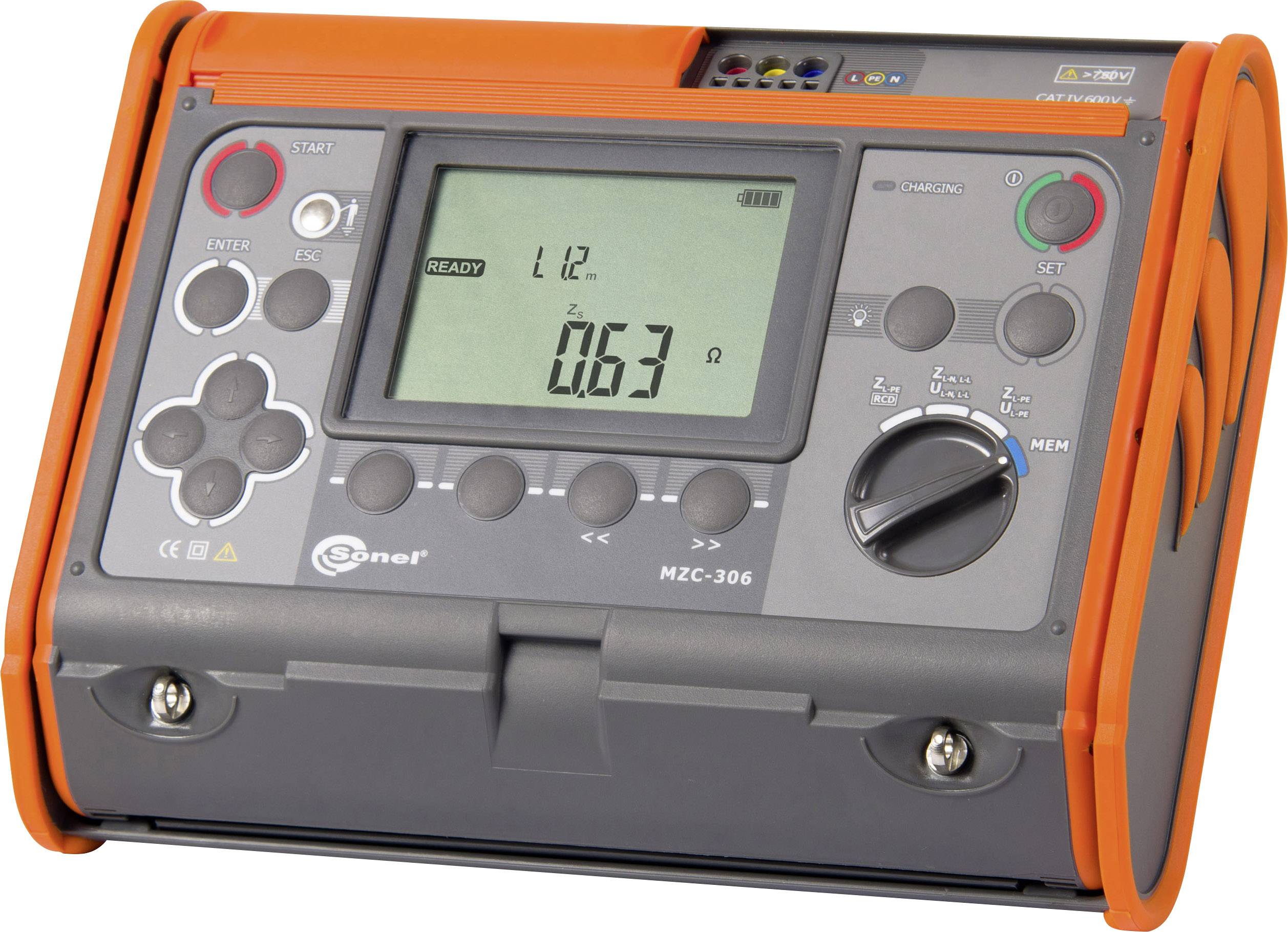

Elektronisk mätapparat med display och manöverelement. Visar mätvärdet '0,63 Ohm'. Lämplig för elektriska provningar.
1/3
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Okänd leveranstid
Antal
Toal (44 290,00 kr / stycken)
44 290,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Slingimpedansmätare MZC-306

  • Slingimpedansmätning: ZL-PE,ZL-N,ZL-L vid nätspänning upp till 750 V
  • Mätström: max 30 A
  • Automatisk beräkning av kortslutningsströmmen
  • Spänningsmätning AC
  • Frekvensmätning
  • Mätområde enligt IEC 61557
  • Kontroll av korrekt PE-anslutningen
  • Dataöverföring via USB
  • Minne för 990 mätvärden

Tekniska specifikationer

  • Område slingimpedansmätning ZL-PE, ZL-N, ZL-L 0,00...19,99 Ω: upplösning: 0,01 Ω, noggrannhet: ±(5% v.M. + 3 räknevärden); slingimpedansmätning ZL-PE, ZL-N, ZL-L 20,0...199,9 Ω: upplösning: 0,1 Ω, noggrannhet: ±(4% v.M. + 3 räknevärden); område slingimpedansmätning ZL-PE,ZL-N,ZL-L 200...1999 Ω: upplösning: 1 Ω, noggrannhet: ±(4 % v.M. + 3 räknevärden); nominell spänning UnL-N/UnL-L: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V,400/690; spänningsområde ZL-PE, ZL-N: 100...440 V; spänningsområde ZL-L: 100...750 V; frekvens: 45...65 Hz; mätström: max 30 A; område slingimpendansmätning ZL-PE 0,00...19,99: upplösning: 0,1 Ω, noggrannhet: ±(6% v.M. + 10 räknevärden); område slingimpedansmätning ZL-PE 20...199 Ω: upplösning: 0,1 Ω, noggrannhet: ±(6% v.M. + 5 räknevärden); område slingimpedansmätning ZL-PE 200...1999 Ω: upplösning: 1 Ω, noggrannhet: ±(6% v.M. + 5 räknevärden), nominell spänning ZL-PE Un: 100...440 V, spänning: 110 V, 115 V, 127 V, 220 V, 230 V, 240 V, 290 V, 400 V; område spänningsmätning 0,0 V...249,9 V: upplösning: 0,1 V, noggrannhet: ±(2% v.M. + 4 räknevärden); område spänningsmätning: 250...750 V, upplösning: 1 V, noggrannhet: ±(2% v.M. + 2 räknevärden); område frekvens: 45,0 Hz...65,0 Hz
Typ av produkt

Installationsprovare

(ej certifierad kalibrering)

Mätningskategori

CAT IV 600 V

Gränssnitt

USB

Mått.

(L x B x H) 300 x 400 x 200 mm

Vikt

4.16 kg

IP67

Mätområde (VDE)

Slingimpedans

Spänning

Ström

Frekvens

Motstånd

Visningstyp

digital (LCD)

Bredd

400 mm

Höjd

200 mm

Längd

300 mm

Provningsförfarande

automatisk

Spänningsförsörjning

nätdriven

Minnesplatser

990

Minne

ja

Typ

MZC-306

Egenskaper

inkl. Software

Dokument & nedladdningar

Datablad

Datablad 1427974 Sonel MZC-306 Installationsprovare

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1427974 Sonel MZC-306 Installationsprovare

Beskrivning

Den effektiva slingimpedansmätaren MZC-306 från Sonel används för slingmätning av ZL-PE, ZL-N och ZL-L i nät på 110 V-715 V med frekvenser på 45 till 65 Hz. Mätningarna utförs efter att ha kontrollerat korrekt PE-anslutning med en testström på högst 30 A beroende på nätspänningen. Efter den automatiska beräkningen av kortslutningsströmmen kan det avgöras om överströmsskyddsanordningen fungerar korrekt. Ytterligare mätparametrar som AC-spänning och frekvens kan sedan överföras via USB-kabel till datorn och utvärderas via programvaran Sonel Reader.

Version

  • Gummiskyddat robust IP 54-hölje; CAT IV 600 V; kapslingsklass: IP67; CEE-adapter 16 A och 32 A 4- och 5-polig; testledningar och krokodilklämmor; UNI-jordad-kontakt; bärväska; registreringsprogramvara Sonel Reader; dataöverföring via OR-1-adapter; LR6-batterier

Ingår i leveransen

  • UNI-adapter med jordad kontakt WS-05 (vinkel); mätledning 1,2 m gul; mätledning 1,2 m blå; mätledning 1,2 m röd; krokodilklämmor blå K02; krokodilklämmor röd K02; mätspets blå; mätspets röd; mätspets gul; bärväska L-4; USB-kabel; batteri Ni-MH; 4,8 V; 4,2 Ah; bärrem; batteriladdare Z7; programvara: Sonel Reader; bruksanvisning; kalibreringscertifikat
