Name: Sonel MZC-304 F Installationsprovare
Brand: Sonel
SKU: 3059137
Availability: BackOrder

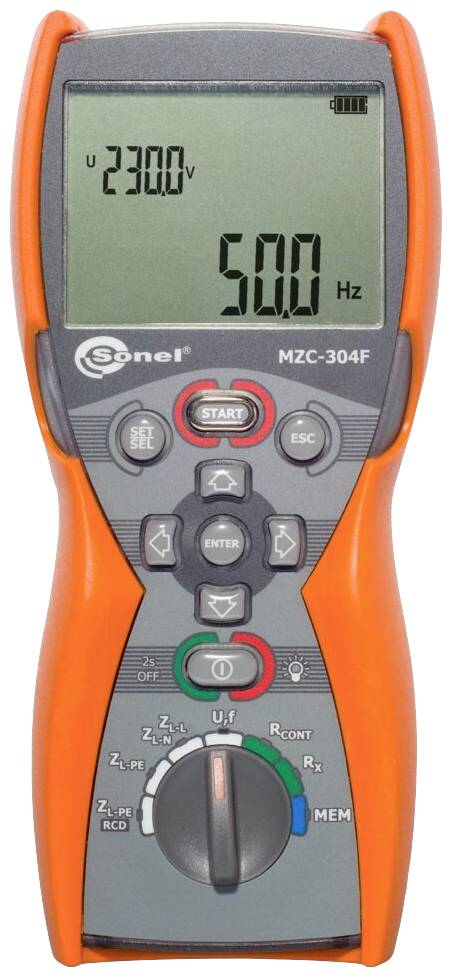

Ett digitalt multimeter visar en spänning på 230 V och en frekvens på 50,0 Hz. Det har ett orangefärgat hölje.

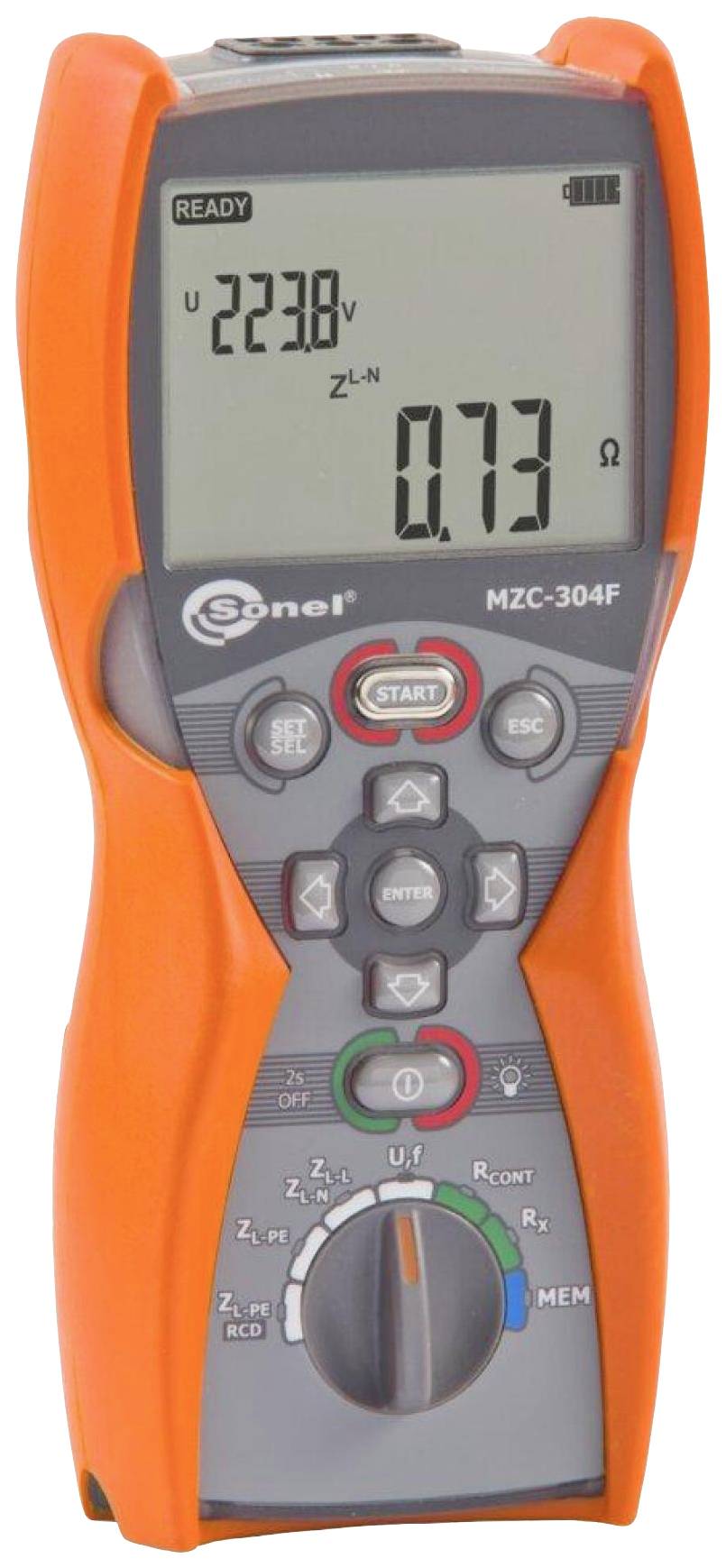

Ett mätinstrument med digitalt display, visar spänning '2238 V' och resistans '0,73 Ω'. Orange hölje med flera manöverdon.

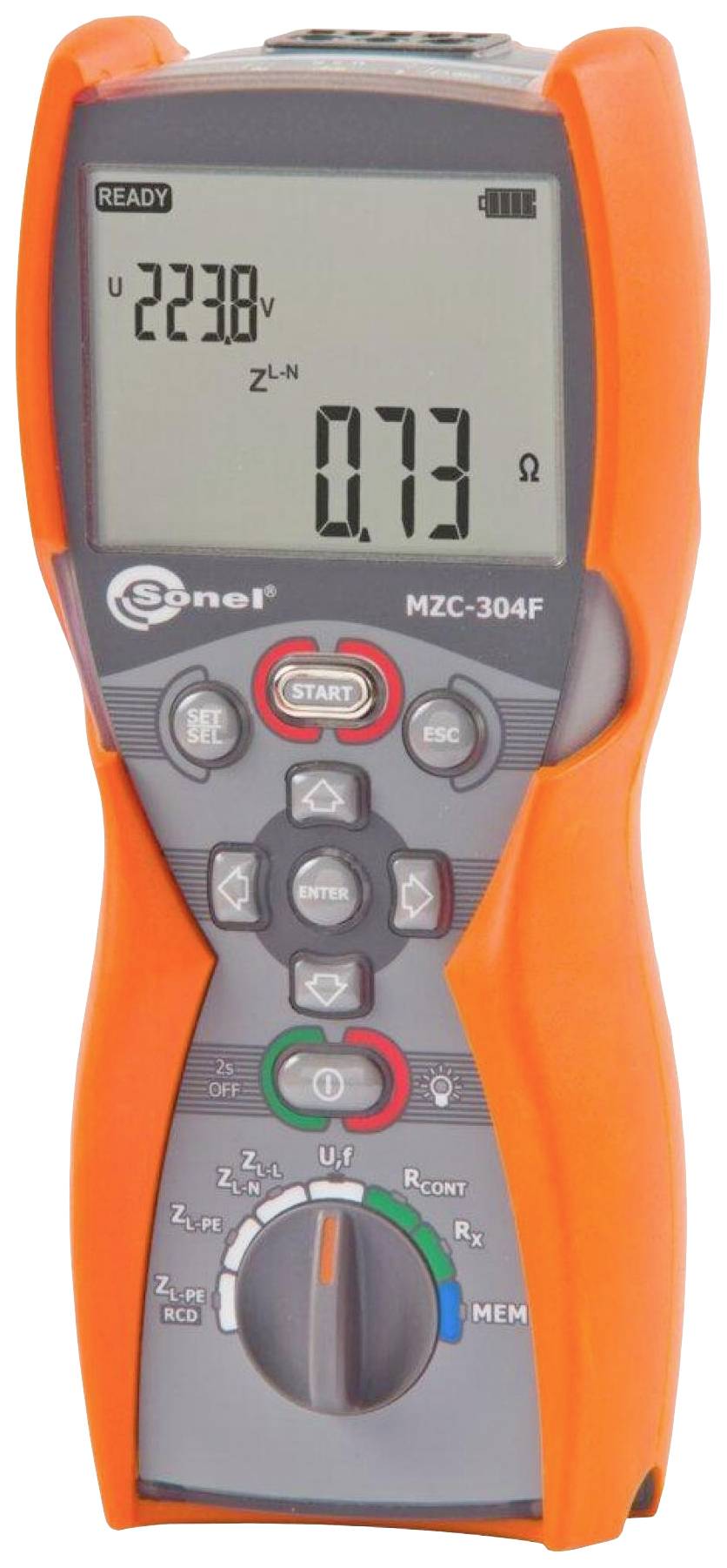

En orangefärgad elektrisk mätapparat för att mäta spänning (223,8 V) och resistans (0,73 ohm), utrustad med olika reglage.

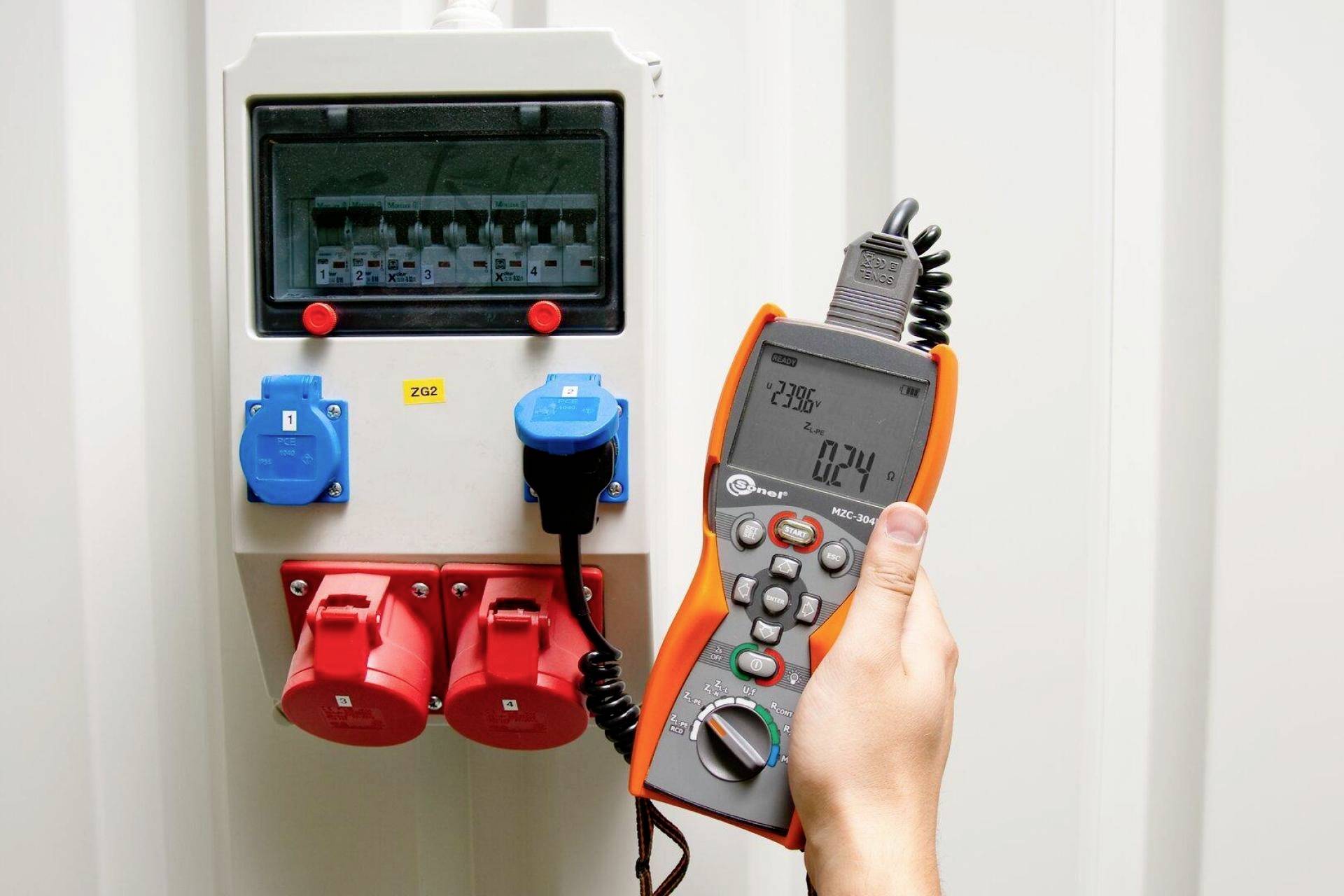

En person håller ett mätinstrument nära en elektrisk kopplingscentral med röda och blå kontakter. Enheten visar mätvärden.

1/4

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans ons 25 nov.

Antal

Styck

Toal (9 490,00 kr / stycken)

9 490,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

VDE-testare

Slingimpedansmätning med upplösning 0,01 Ω
Slingimpedansmätning i nät som är säkrade med Fi-brytaren är ≥30 mA med upplösning 0,01 Ω (180 till 270 V)
Mätningar i nät 220/380 V, 230 V/400 V, 240/415 V (område 180 till 460 V)
Driftspänningsområde: 180 till 270 V (för ZL-PE och ZL-N) och 180 till 460 V (för ZL-L)
Max. Provström 7,6 A för 230 V (3x10 ms), 13,3 A för 400 V (3x10 ms)
Identifiering av kortslutningsström IK
Mätning med omkastade L- och N-ledare
Resistans- (RS) och reaktansmätning ( XS)
Mätning av låg spänning - förbindelsemätning

Tekniska specifikationer

Spänning
Mätområde: 0 till 500 V
Upplösning: Från 0.1 V.
Noggrannhet: 2 %
Kortslutnings-slingimpedans
2-ledarmetod mätning med standardström (max. 13.3 A)
Mätområde 0.13 - 1999 Ω
Upplösning: Från 0.01 Ω
Noggrannhet: 5 %
2-ledarmetod mätning utan Fi-upplösning
Mätområde 0.5 Ω - 1999 Ω
Upplösning: Från 0.01 Ω
Noggrannhet: Från 6 %
Kortslutningsströmvisning
2-ledarmetod mätning med standardström (max. 13.3 A)
Visningsområde 1.110 - 9999 A.
Upplösning: Från 0.001 A.
2-ledarmetod mätning utan Fi-upplösning
Visningsområde 1.110 - 9999 A.
Upplösning: Från 0.001 A.
Genomgångsmätning av jord- och potentialutjämningsledare med ström 200 mA
Mätområde 0.12 till 400 Ω
Upplösning: Från 0.01 Ω
Noggrannhet: 2 %
Resistansmätning med lågström
Mätområde 0.0 till 1999 Ω
Upplösning: Från 0.1 Ω
Noggrannhet: 3 %

Typ av produkt: Installationsprovare

: Fabriksstandard (med certifikat)

Mätningskategori: CAT IV 300 V
CAT III 600 V

Gränssnitt: USB

Mått.: (L x B x H) 61 x 102 x 220 mm

Vikt: 800 g

: IP67

Mätområde (VDE): Slingimpedans
Spänning
Ström
Frekvens
Motstånd

DIN-norm: DIN EN 61557

Visningstyp: digital (LCD)

Noggrannhet: 5 %

Bredd: 102 mm

Höjd: 220 mm

Längd: 61 mm

Spänningsförsörjning: batteridriven

Minnesplatser: 990

Minne: ja

Typ: MZC-304 F

Egenskaper: RCD/FI Test

Dokument & nedladdningar

Datablad

Datablad 3059137 Sonel MZC-304 F Installationsprovare

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3059137 Sonel MZC-304 F Installationsprovare

Beskrivning

Det extra lilla och behändiga slingimpedansmätaren MZC-304 från Sonel används för slingmätning av ZL-PE, ZL-N och ZL-L i nät på 230/400V. Testströmmen varierar mellan 7,6 A och max 13,3 A beroende på nätspänningen. Impedansen ZL-PE kan mätas även utan att utlösa RCDs. Kontroller kan genomföras både med mätledningar och med den praktiska UNI-jordkontaktsadaptern. Tack vare de många mättillbehören kan mätningar även utföras i 3-fasnät. Ytterligare mätningar som AC-spänning, frekvens och resistans hos skyddsledaren kan överföras trådlöst via OR-1 adaptern till datorn och utvärderas. Enheten är avsedd för personal som utför mätningar i en- och flerfamiljshus, kontor, industrianläggningar och alla andra platser med ett lågspänningssystem. Dessutom är ett mätinstrument avsett för underhållspersonal på objekt där kortslutningsströmmen når 4,4 kA (mätningar enligt en 61557). MZC-304F är också det perfekta verktyget för kontroll av kretsar, där en extra skyddsanordning används i form av jordfelsbrytare.
