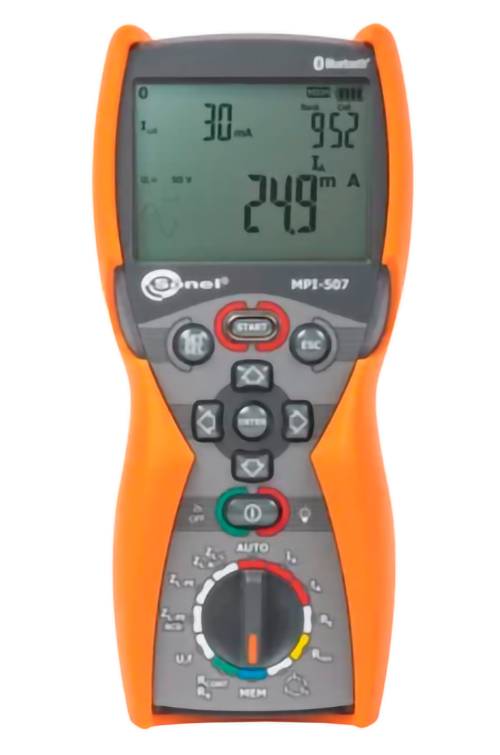

Sonel MPI-507 Installationsprovare
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Höjdpunkter & detaljer
VDE-testare
- Slingimpedansmätning
- Mätning av kortslutningsslingans impedans i strömnät med nominell spänning: 220/380 V, 230/400 V, 240/415 V med frekvenser 45...65 Hz, driftspänningsområde: 180...460 V.
- Visning av motståndet R och blindmotståndet X i kortslutningsslinga
- Slingimpedansmätning med ström på 15 mA utan utlösning av RCD-brytare
- Max. Provström: 7,6 A (vid 230 V), 13,3 A (vid 400 V)
- Kontroll av jordfelsbrytare typ AC, A
- Mätning av korttids-, fördröjnings- och selektiva RCD:er med märkfelström på 10, 15, 30, 100, 300, 500 mA
- Mätning av utlösningsström i A och utlösningstid ta för strömmar 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
- Mätning av RE och UB utan utlösning av RCDS
- Avancerad funktion för AUTOMATISK mätning av RCDS, med lågspänningsmätning av ZL-PE
- Mätning av IA och ta vid enkel utlösning av RCDS
- MPI-507 | jordningsmätning
- Mätning med 3-polig metod
- MPI-506 • MPI-507 | mätning av isolationsresistans
- PROVSPÄNNING 100 V, 250 V, 500 V.
- Resistansmätning från skydds- och utjämningar
- Mät skyddsstegernas kontinuitet med ±200 mA provström enligt en 61557-4
- Autokalibrering av mätledningar - valfria långa mätledningar kan användas,
- Lågspännings-resistansmätning med tonsignal
- MPI-506 • MPI-507 | visning av fasföljd
Tekniska specifikationer
- • Kontroll av korrekt PE-skyddsledaranslutning med en kontaktelektrod.
- • Mätning av nätspänning (0...500 V) och nätfrekvens.
- • Lagringsutrymme för 990 resultat.
- • Trådlös dataöverföring till PC.
- • Bakgrundsbelyst tangentbord.
- Typ av produkt
Installationsprovare
(ej certifierad kalibrering)
- Mätningskategori
CAT IV 300 V
CAT III 600 V
- Gränssnitt
Bluetooth®
- Mått.
(L x B x H) 58 x 98 x 220 mm
- Vikt
0.8 kg
IP67
- Mätområde (VDE)
Isoleringsmotstånd
Fel slingimpedans
- Visningstyp
LCD
- Bredd
98 mm
- Höjd
220 mm
- Längd
58 mm
- Provningsförfarande
automatisk
- Spänningsförsörjning
batteridriven
- Minnesplatser
990
- Minne
ja
- Typ
MPI-507
- Egenskaper
RCD/FI Test
Dokument & nedladdningar
Datablad
Datablad 3763599 Sonel MPI-507 Installationsprovare
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3763599 Sonel MPI-507 Installationsprovare
Beskrivning
Enkel hantering av den senaste tekniken
Förmodligen världens minsta mätinstrument med ett så stort antal mätfunktioner. Funktionerna väljs via en vridväljare. Ytterligare parametrar registreras med knappar på framsidan av enheten
Höljet är inställt. Inställningarna sparas av enheten även när batteriet är helt urladdat.
Alla knappar och den modulära displayen är bakgrundsbelysta, was hanteringen vid dåliga ljusförhållanden förbättras avsevärt. Tack vare det stora minnet behövs inga anteckningar under mätningarna.
Kontroll av elektrisk säkerhet
Den här enheten kan användas för kontroll av säkerheten hos elektriska anläggningar i hushåll och industri. Den största fördelen är snabb mätning (bara några sekunder!) Fel slingimpedans i strömkretsar med RCD.
Mätningarna kan enkelt automatiseras med:
• Automatiskt läge för felströmsskyddsbrytare (RCD)-kontroll,
• WS-adapter, som kan användas för test av system via standard-230-V-uttag.
Ökad motståndskraft
Mätaren är perfekt för svåra omgivningsförhållanden.
Skyddet mot inträngande damm och vatten garanteras genom ett unikt hölje med kapslingsklass IP67.
Gränssnitt och programvara
Mätdata kan enkelt överföras via en trådlös Bluetooth-anslutning till datorn. Använd programvaran för att rapportera mätningar för att skydda mot elektriska stötar
Sonel Reports Plus. Nedladdade data sparas i de vanligaste formaten och utskriften sker via den kostnadsfria programvaran Sonel Reader.
MPI-507 | mätning av jordningsresistans
Enheten är ideal för mätningar av jordningsanläggningar i bostäder.
Det gör det möjligt att kontrollera kvaliteten på jordningssystemet med den 3-poliga metoden. Tillsammans med jordningsmotståndsvärdet visar mätaren även störspänningen och motståndet hos Hilfs-RS- och RH-sonder.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tips
