Name: Siemens Halvledar-relä 3RF20301BA04 30 A Växelspänning (max.): 460 V/AC Omedelbar 1 st
Brand: Siemens
SKU: 1430785
Availability: BackOrder

En tvåpolig Siemens-ledningsskyddsbrytare, dimensionerad för 20 ampere strömstyrka. Lämplig för att förhindra överbelastningar.

Ett öppet elskåp med flera rader av elektriska komponenter och ledningar.

Kopplingssymbol för en tyristor med dubbelriktad diod. Anslutningar: 1L, 2T, A1+, A2-.

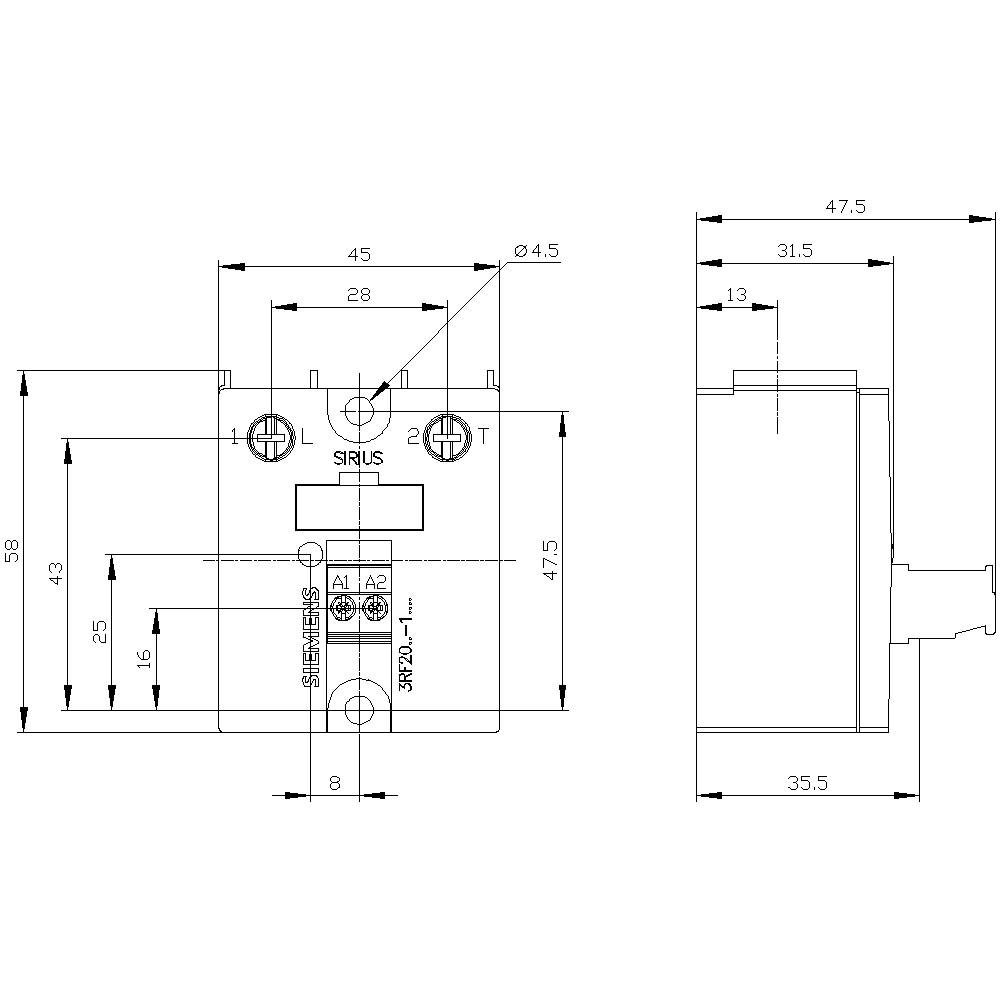

Teknisk ritning av en elektrisk strömbrytare med dimensioner i millimeter, visar detaljer av anslutningsklämmor och monteringshål.

1/4

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Halvledar-relä

Styrspänning (min.)

15 V/DC

Styrspänning (max.)

24 V/DC

Växelspänning (max.)

460 V/AC

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tors 26 nov.

Antal

Styck

Toal (690,00 kr / stycken)

690,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

1-fas 3RF20

Bredd 45 mm

Tekniska specifikationer

Förpackningstyp: Piece

Typ av produkt: Halvledar-relä

Typ: 3RF2030-1BA04

Anslutningstyp: Omedelbar

Anslutning: Skruvklämma

Styrspänning (min.): 15 V/DC

Styrspänning (max.): 24 V/DC

Styrspänningsområde: 15 - 24 V/DC

Styrström (max.): 15 mA

Spänningsström (max.): 300 A

Kopplingsspänning (min.): 48 V/AC

Växelspänning (max.): 460 V/AC

Belastningsström (max.): 30 A

Utgångsspänning (min.): 48 V

Utgångsspänning (max.): 460 V/AC

Utgångsström max.: 30 A

Kontakttyp: 1 NO

Min. temperatur: -25 °C

Max. temperatur: +60 °C

: IP20

Bredd: 45 mm

Höjd: 58 mm

Djup: 48 mm

Vikt: 85 g

RoHS-godkänd: Ja

Driftström (max.): 30 A

Innehåll: 1 st

Märkströmspänning: 24 V/DC

: 1

: TRUE

: 30 A

: DC

: 30 A

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Anslutningstyp

Belastningsström (max.)

Styrspänning (max.)

Styrspänning (min.)

Utgångsspänning (max.)

Växelspänning (max.)

Siemens Halvledar-relä 3RF20301BA04 30 A Växelspänning (max.): 460 V/AC Omedelbar 1 st

Artikelnr.:1430785

Leverans tors 26 nov.

Conrad Electronic

Denna artikel

Omedelbar

30 A

24 V/DC

15 V/DC

460 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

690,00 kr^*

Siemens Halvledar-relä 3RF20201AA02 20 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Artikelnr.:1430773

Leverans tors 26 nov.

Conrad Electronic

Nollspänning

20 A

24 V/DC

15 V/DC

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

690,00 kr^*

Siemens Halvledar-relä 3RF20201AA04 20 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Artikelnr.:1430771

Leverans tors 26 nov.

Conrad Electronic

Nollspänning

20 A

24 V/DC

15 V/DC

460 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

650,00 kr^*

Siemens Halvledar-relä 3RF20201AA22 20 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Artikelnr.:1430763

Leverans tors 26 nov.

Conrad Electronic

Nollspänning

20 A

230 V/AC

110 V/AC

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

690,00 kr^*

Siemens Halvledar-relä 3RF20201AA24 20 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Artikelnr.:1430774

Leverans tors 26 nov.

Conrad Electronic

Nollspänning

20 A

230 V/AC

110 V/AC

460 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

790,00 kr^*

Siemens Halvledar-relä 3RF20201AA42 20 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Artikelnr.:1430764

Leverans tors 26 nov.

Conrad Electronic

Nollspänning

20 A

30 V/DC

4 V/DC

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

590,00 kr^*

Siemens Halvledar-relä 3RF20201AA45 20 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Artikelnr.:1430772

Leverans tors 26 nov.

Conrad Electronic

Nollspänning

20 A

30 V/DC

4 V/DC

600 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

690,00 kr^*

Siemens Halvledar-relä 3RF20301AA22 30 A Växelspänning (max.): 230 V/AC Nollspänning 1 st

Artikelnr.:1432270

Leverans tors 26 nov.

Conrad Electronic

Nollspänning

30 A

230 V/AC

110 V/AC

230 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

690,00 kr^*

Siemens Halvledar-relä 3RF20301AA24 30 A Växelspänning (max.): 460 V/AC Nollspänning 1 st

Artikelnr.:1430794

Leverans tors 26 nov.

Conrad Electronic

Nollspänning

30 A

230 V/AC

110 V/AC

460 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

790,00 kr^*

Siemens Halvledar-relä 3RF20301AA26 30 A Växelspänning (max.): 600 V/AC Nollspänning 1 st

Artikelnr.:1430777

Leverans tors 26 nov.

Conrad Electronic

Nollspänning

30 A

230 V/AC

110 V/AC

600 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 290,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1430785 Siemens Halvledar-relä 3RF20301BA04 30 A Växelspänning (max.): 460 V/AC Omedelbar 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1430785 Siemens Halvledar-relä 3RF20301BA04 30 A Växelspänning (max.): 460 V/AC Omedelbar 1 st

Beskrivning

Semiconductor relay, 1-phase 3RF2 Overall width 45 mm, 30 A 48-460 V / 24 V DC screw terminal Instantaneous switching solid-state relay SIRIUS 3RF20 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
