Name: Siemens 3RU2116-0HB1 Överbelastningsrelä Piece 1 st
Brand: Siemens
SKU: 1730551
Availability: BackOrder

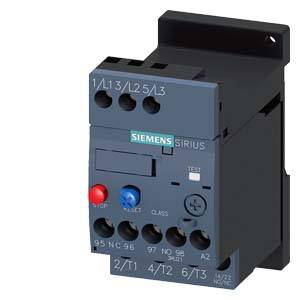

Ett Siemens Sirius kontaktor, modellnummer och anslutningar visas ovan. Viktiga funktionselement och indikatorer är synliga.

En öppnad elskåp visar olika elektriska komponenter och kablar, noggrant arrangerade i rader.

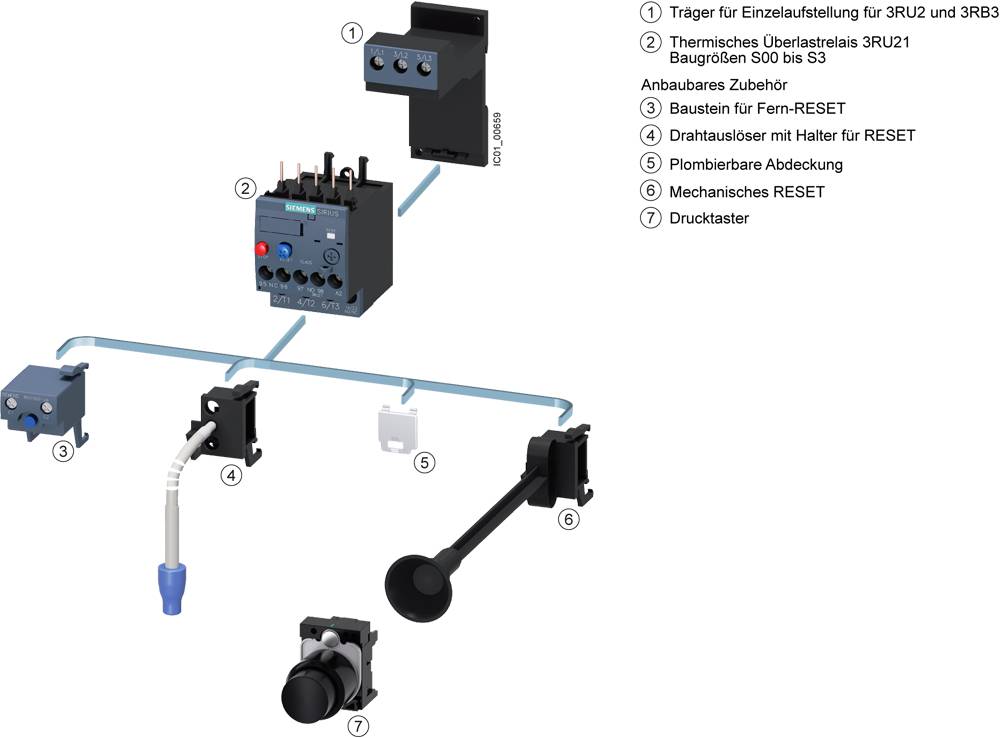

Diagrammet visar strukturen och komponenterna i ett elektriskt skyddssystem. Huvudkomponenten är ett termiskt överbelastningsrelä med tillbehör.

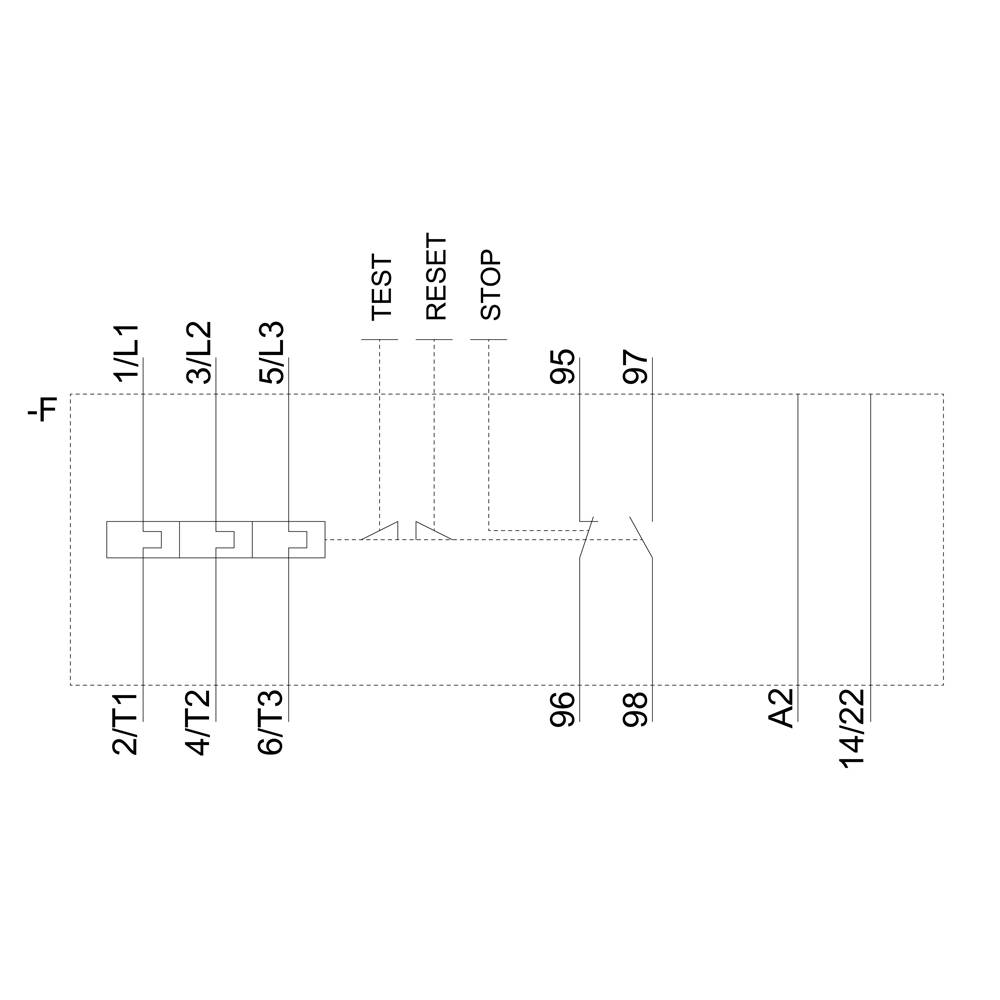

Schema över en krets med etiketter 'TEST', 'RESET', 'STOP'. Anslutningar är ordnade i block och numrerade.

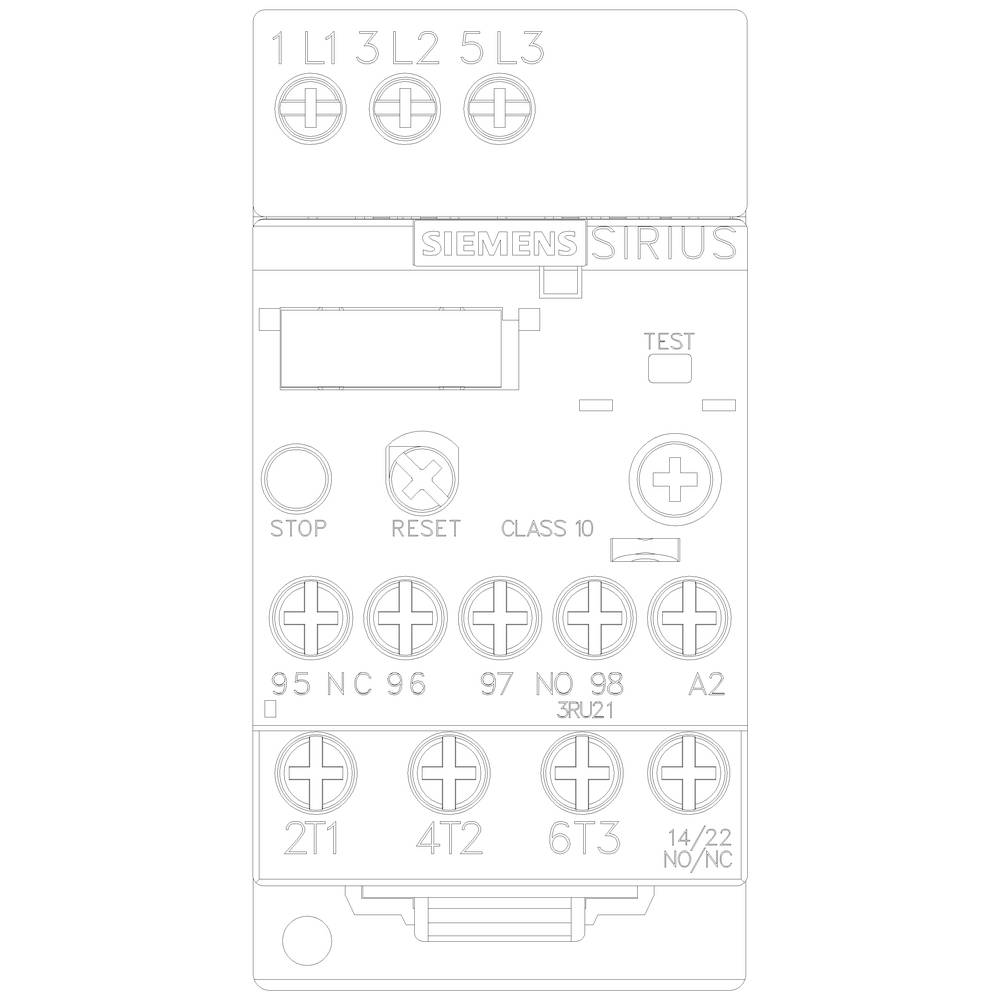

Siemens SIRIUS kontaktor- och reläenhet med anslutningar och märkningsomkopplare. Ovansida med 'Stopp'- och 'Återställ'-knappar.

1/5

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Överbelastningsrelä

Funktioner

Överlast

Typ

3RU2116-0HB1

Konstruktionsstorlek

S00

Datablad (PDF)

Leverans tors 22 okt.

Antal

Styck

Toal (1 112,00 kr / stycken)

1 112,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Säkring GG: 6 A, snabb: 10 A.

Förpackningstyp: Piece

Typ av produkt: Överbelastningsrelä

Typ: 3RU2116-0HB1

Konstruktionsstorlek: S00

Funktioner: Överlast

funktioner: Auto/manuell omkopplare

Driftspänning: 690 V

Inställningsområde ström (min.): 0.55 A

Inställningsområde ström (max.): 0.80 A

Inställningsområde (ström): 0.55 - 0.80 A

Anslutning: Skruv

: IP20

Min. temperatur: -40 °C

Max. temperatur: +70 °C

Bredd: 45 mm

Höjd: 89 mm

Djup: 80 mm

Mått.: (B x H x D) 45 x 89 x 80 mm

Innehåll: 1 st

AWG max.: 12

AWG min.: 20

Nominell ström: 0.8 A

Tvärsnitt flexibelt (max.): 2.5 mm²

Tvärsnitt styv (max.): 4 mm²

Tvärsnitt flexibelt (min.): 0.5 mm²

Tvärsnitt styv (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Typ av produkt

Funktioner

Siemens 3RU1900-2AB71 Styrningsmodul 1 st

Artikelnr.:1729713

Leverans tis 20 okt.

Conrad Electronic

Styrningsmodul

Fjärråterställning

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Siemens 3RU1900-2AF71 Styrningsmodul 1 st

Artikelnr.:1729714

Leverans tis 20 okt.

Conrad Electronic

Styrningsmodul

Fjärråterställning

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RU1900-2AM71 Styrningsmodul 1 st

Artikelnr.:1729715

Leverans tis 20 okt.

Conrad Electronic

Styrningsmodul

Fjärråterställning

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Siemens 3RU2116-0AB0 Överbelastningsrelä Piece 1 st

Artikelnr.:1706184

Leverans tis 20 okt.

Conrad Electronic

Överbelastningsrelä

Överlast

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

712,00 kr^*

Siemens 3RU2116-0AB1 Överbelastningsrelä 1 st

Artikelnr.:1729716

Leverans tors 22 okt.

Conrad Electronic

Överbelastningsrelä

Överlast

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Siemens 3RU2116-0AC0 Överbelastningsrelä 1 st

Artikelnr.:1729717

Leverans tis 20 okt.

Conrad Electronic

Överbelastningsrelä

Överlast

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Siemens 3RU2116-0AC1 Överbelastningsrelä 1 st

Artikelnr.:1729718

Leverans tors 22 okt.

Conrad Electronic

Överbelastningsrelä

Överlast

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RU2116-0BB0 Överbelastningsrelä Piece 1 st

Artikelnr.:1749920

Leverans tis 20 okt.

Conrad Electronic

Överbelastningsrelä

Överlast

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

712,00 kr^*

Siemens 3RU2116-0BB1 Överbelastningsrelä 1 st

Artikelnr.:1729720

Leverans tors 22 okt.

Conrad Electronic

Överbelastningsrelä

Överlast

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RU2116-0BC0 Överbelastningsrelä Piece 1 st

Artikelnr.:1729721

Leverans tis 20 okt.

Conrad Electronic

Överbelastningsrelä

Överlast

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1730551 Siemens 3RU2116-0HB1 Överbelastningsrelä Piece 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1730551 Siemens 3RU2116-0HB1 Överbelastningsrelä Piece 1 st

Beskrivning

Överbelastningsrelä 0,55...0,80 A för motorskydd storlek S00, KLASS 10 individuell grundströmkrets: Skruv hjälpströmkrets: Skruv manuell-automatik-RESET termisk överbelastningsrelä SIRIUS 3RU2 för strömberoende skydd av förbrukare med normal drift mot oacceptabelt hög Uppvärmning vid överbelastning eller fasfel. Denna serie är mycket flexibel och prisvärd. Godkännanden världen över (t.ex. IEC och UL/CSA) och användning i potentiellt explosiva applikationer (ATEX eller IEC ex) är självklara. Finns med olika inställningsområden för överbelastningsutlösaren. De finns med skruv- eller fjädringsanslutning för en snabb, underhållsfri och vibrationssäker anslutning, samt för individuell installation. Tillbehören passar genomgående i alla storlek S00 till S3. Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
