Name: Siemens 3NP11511DA14 Säkringslastsepareringsbrytare Säkringsstorlek = 2 400 A 240 V/AC, 120 V/DC 1 st
Brand: Siemens
SKU: 2864082
Availability: BackOrder

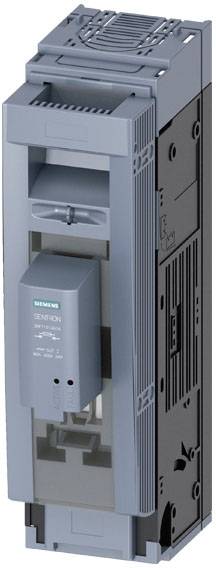

En industriell drift med grå hölje, vertikalt orienterad. Lämplig för tillämpningar inom processautomatisering.

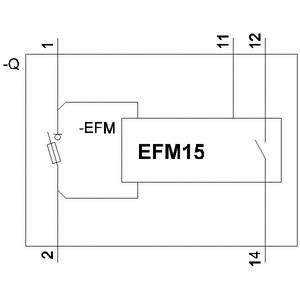

Teknisk teckning av en elektronisk switch märkt 'EFM15'. Anslutningar och ledningar är numrerade.

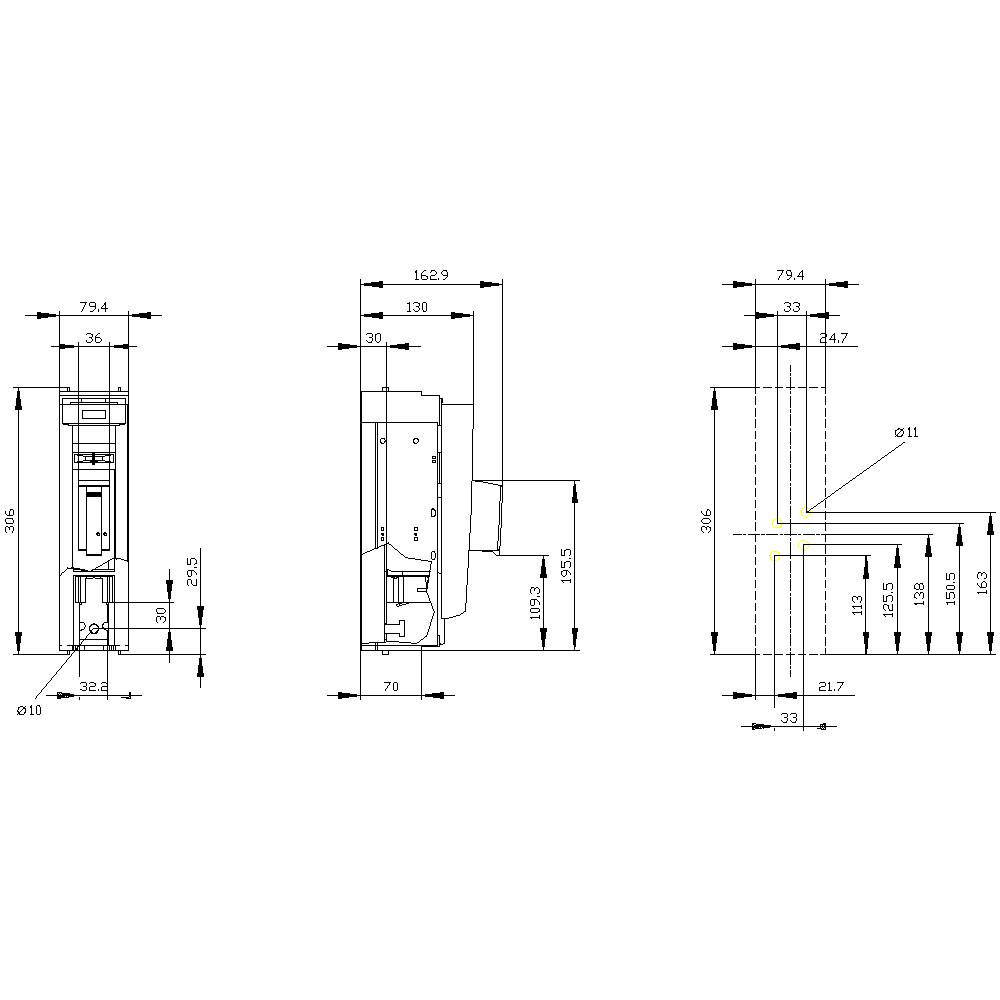

Teknisk ritning av en apparat i tre vyer: framifrån, från sidan och ovanifrån. Mått anges i millimeter.

1/3

Liknande avbildning

Typ av produkt

Säkringslastsepareringsbrytare

Säkringsstorlek

Antal poler

Nominell ström - avrundad

400 A

Utförande

Täckplan 70 mm

Datablad (PDF)

Leverans tis 20 okt.

Antal

Set

Toal (2 232,00 kr / stycken)

2 232,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande av den elektriska anslutningen / för huvudströmkretsen: Skenanslutning
Typ av anslutningsteknik: Platt anslutning
Utförande av hanteringselement: Lockhandtag
Utförande av säkerhetsövervakning: Elektronisk EFM15
Åtdragningsmoment / vid skruvanslutning / minimalt: 10 Nm
Åtdragningsmoment / vid skruvanslutning / maximalt 12 Nm
Konstruktion: För montering och montering på monteringsplatta
Storlek avdelningsögla: 2 och 1
Montering: Fäste i marken
För användning / lastfrånskiljare: Ja
För användning/säkerhetsbrytare: Ja
Lämplighet för användning/ underhålls-/reparationsbrytare: Ja
Montering: Horisontell/vertikal
Mekanisk livslängd (omslagscykler) / standard: 1000
Position/manöverelementet: Fram
Produktutrustning/lås: Ja
Produktkomponent / Utlösningsindikator: Ja
Produktegenskap / plomberbar: Ja
Produktfunktion / säkerhetsövervakning: Ja
Produktutökning / extra brytare: Ja
Produktutökning/tillval/utslutbarhet: Ja
Kapslingsklass IP IP40
Kapslingsklass IP / vid stängd brytare / med bländare eller kabelskoskydd: IP40
Kapslingsklass IP / vid stängd brytare / utan bländare eller kabelskoskydd: IP30
Kapslingsklass IP/öppen: IP20
Stötspänningsmotståndskraft: 8 kV
Omgivningstemperatur / under drift / minimum: -25 °C.
Omgivningstemperatur / under drift / max: 55 °C.
Effektförlust / maximalt 48 W.
Föroreningsgrad: 2
Isolationsspänning: 690 V
Anslutningsbar ledararea / för huvudkontakter / flertrådig / minimala: 25 mm ²
Anslutningsbar ledararea / för huvudkontakter / flertrådig / maximalt 240 mm ²
Anslutningsbar ledararea / för huvudkontakter / enkeltrådig eller flertrådig / minimala: 25 m²
Anslutningsbar ledararea / för huvudkontakter / enkeltrådig eller flertrådig / maximalt 240 mm²
Typ av anslutningsbara ledartvärsnitt / av lamellerade ledare / max: 34 x 18 mm

Utförande: Täckplan 70 mm

Typ av produkt: Säkringslastsepareringsbrytare

Säkringsstorlek: 2

Antal poler: 1

RoHS-godkänd: Ja

Mått.: (B x H x D) 79.4 x 306 x 162.9 mm

Innehåll: 1 st

Nominell ström: 400 A

Nominell ström - avrundad: 400 A

Nominell spänning: 240 V/AC
120 V/DC

Bredd: 79.4 mm

Höjd: 306 mm

Djup: 162.9 mm

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Antal poler

Siemens 3NC1091 Säkringslastsepareringsbrytare 32 A 690 V/AC, 800 V/DC 12 st

Artikelnr.:2262479

Leverans tis 13 okt.

2 SetConrad Electronic

32 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 672,00 kr^*

Siemens 3NJ41013BF01 Säkringslastsepareringsbrytare Säkringsstorlek = 0 160 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862199

Leverans tis 20 okt.

Conrad Electronic

160 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 512,00 kr^*

Siemens 3NJ41033CF02 Säkringslastsepareringsbrytare Säkringsstorlek = 00 160 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862200

Leverans tis 3 nov.

Conrad Electronic

160 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

6 312,00 kr^*

Siemens 3NJ41033CF12 Säkringslastsepareringsbrytare Säkringsstorlek = 00 160 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862201

Leverans tis 3 nov.

Conrad Electronic

160 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

7 032,00 kr^*

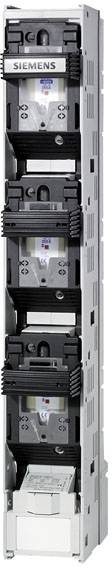

Siemens 3NJ41213BF01 Säkringslastsepareringsbrytare Säkringsstorlek = 1 250 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862202

Leverans tis 20 okt.

Conrad Electronic

250 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 872,00 kr^*

Siemens 3NJ41233BT01 Säkringslastsepareringsbrytare Säkringsstorlek = 1 250 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862203

Leverans tis 20 okt.

Conrad Electronic

250 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 192,00 kr^*

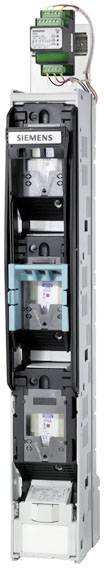

Siemens 3NJ41233CF01 Säkringslastsepareringsbrytare Säkringsstorlek = 1 250 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862204

Leverans tis 20 okt.

Conrad Electronic

250 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

8 072,00 kr^*

Siemens 3NJ41233CF11 Säkringslastsepareringsbrytare Säkringsstorlek = 1 250 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862205

Leverans tis 3 nov.

Conrad Electronic

250 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

7 832,00 kr^*

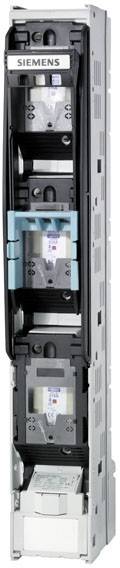

Siemens 3NJ41333BF01 Säkringslastsepareringsbrytare Säkringsstorlek = 2 400 A 690 V/AC, 440 V/DC 1 st
