Name: Siemens 3NP11511DA10 Säkringslastsepareringsbrytare Säkringsstorlek = 2 400 A 240 V/AC, 120 V/DC 1 st
Brand: Siemens
SKU: 2864081
Availability: BackOrder

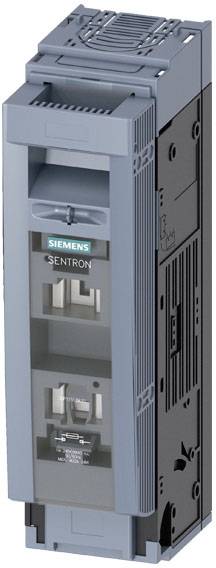

SENTRON-effektbrytare från Siemens, grå-svart hölje, vertikal placering. För elektriskt överlast- och kortslutningsskydd.

Kopplingsschema med motstånd R, kopplat mellan punkterna 1 och 2. Spänningen -Q verkar på kretsen.

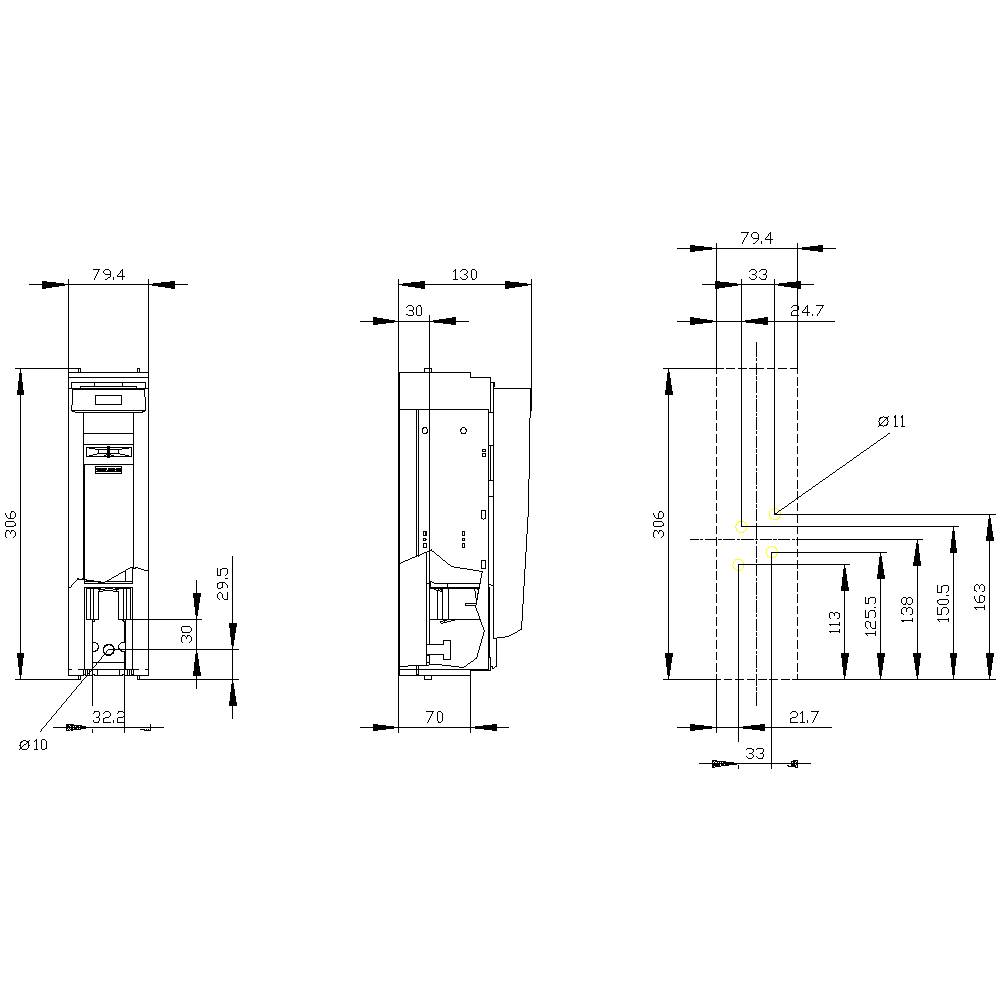

Teknisk ritning av en apparat med front-, sido- och ovanifrånvy. Detaljerade mått anges i millimeter.

1/3

Liknande avbildning

Typ av produkt

Säkringslastsepareringsbrytare

Säkringsstorlek

Antal poler

Nominell ström - avrundad

400 A

Utförande

Täckplan 70 mm

Datablad (PDF)

Leverans tis 27 okt.

Antal

Set

Toal (1 512,00 kr / stycken)

1 512,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande av den elektriska anslutningen / för huvudströmkretsen: Skenanslutning
Typ av anslutningsteknik: Platt anslutning
Utförande av hanteringselement: Lockhandtag
Åtdragningsmoment / vid skruvanslutning / minimalt: 10 Nm
Åtdragningsmoment / vid skruvanslutning / maximalt 12 Nm
Konstruktion: För montering och montering på monteringsplatta
Storlek avdelningsögla: 2 och 1
Montering: Fäste i marken
För användning / lastfrånskiljare: Ja
För användning/säkerhetsbrytare: Ja
Lämplighet för användning/ underhålls-/reparationsbrytare: Ja
Montering: Horisontell/vertikal
Mekanisk livslängd (omslagscykler) / standard: 1000
Position/manöverelementet: Fram
Produktutrustning/lås: Ja
Produktegenskap / plomberbar: Ja
Produktutökning / extra brytare: Ja
Produktutökning/tillval/utslutbarhet: Ja
Produktutökning / tillval / säkerhetsövervakning: Ja
Kapslingsklass IP IP40
Kapslingsklass IP / vid stängd brytare / med bländare eller kabelskoskydd: IP40
Kapslingsklass IP / vid stängd brytare / utan bländare eller kabelskoskydd: IP30
Kapslingsklass IP/öppen: IP20
Stötspänningsmotståndskraft: 8 kV
Omgivningstemperatur / under drift / minimum: -25 °C.
Omgivningstemperatur / under drift / max: 55 °C.
Effektförlust / maximalt 48 W.
Föroreningsgrad: 3
Isolationsspänning: 690 V
Anslutningsbar ledararea / för huvudkontakter / flertrådig / minimala: 25 mm ²
Anslutningsbar ledararea / för huvudkontakter / flertrådig / maximalt 240 mm ²
Anslutningsbar ledararea / för huvudkontakter / enkeltrådig eller flertrådig / minimala: 25 m²
Anslutningsbar ledararea / för huvudkontakter / enkeltrådig eller flertrådig / maximalt 240 mm²
Typ av anslutningsbara ledartvärsnitt / av lamellerade ledare / max: 34 x 18 mm

Utförande: Täckplan 70 mm

Typ av produkt: Säkringslastsepareringsbrytare

Säkringsstorlek: 2

Antal poler: 1

RoHS-godkänd: Ja

Mått.: (B x H x D) 79.4 x 306 x 130 mm

Innehåll: 1 st

Nominell ström: 400 A

Nominell ström - avrundad: 400 A

Nominell spänning: 240 V/AC
120 V/DC

Bredd: 79.4 mm

Höjd: 306 mm

Djup: 130 mm

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Antal poler

Siemens 3NC1091 Säkringslastsepareringsbrytare 32 A 690 V/AC, 800 V/DC 12 st

Artikelnr.:2262479

Snabb leverans mån 19 okt.

2 SetConrad Electronic

32 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 672,00 kr^*

Siemens 3NJ41013BF01 Säkringslastsepareringsbrytare Säkringsstorlek = 0 160 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862199

Leverans tis 27 okt.

Conrad Electronic

160 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 592,00 kr^*

Siemens 3NJ41033CF02 Säkringslastsepareringsbrytare Säkringsstorlek = 00 160 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862200

Leverans tis 10 nov.

Conrad Electronic

160 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

6 552,00 kr^*

Siemens 3NJ41033CF12 Säkringslastsepareringsbrytare Säkringsstorlek = 00 160 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862201

Leverans tis 10 nov.

Conrad Electronic

160 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

7 192,00 kr^*

Siemens 3NJ41213BF01 Säkringslastsepareringsbrytare Säkringsstorlek = 1 250 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862202

Leverans tis 27 okt.

Conrad Electronic

250 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 872,00 kr^*

Siemens 3NJ41233BT01 Säkringslastsepareringsbrytare Säkringsstorlek = 1 250 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862203

Leverans tis 27 okt.

Conrad Electronic

250 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 272,00 kr^*

Siemens 3NJ41233CF01 Säkringslastsepareringsbrytare Säkringsstorlek = 1 250 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862204

Leverans tis 27 okt.

Conrad Electronic

250 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

8 312,00 kr^*

Siemens 3NJ41233CF11 Säkringslastsepareringsbrytare Säkringsstorlek = 1 250 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862205

Leverans tis 10 nov.

Conrad Electronic

250 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

7 992,00 kr^*

Siemens 3NJ41333BF01 Säkringslastsepareringsbrytare Säkringsstorlek = 2 400 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862206

Leverans tis 27 okt.

Conrad Electronic

400 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 032,00 kr^*

Siemens 3NJ41333BT01 Säkringslastsepareringsbrytare Säkringsstorlek = 2 400 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862207

Leverans tis 27 okt.

Conrad Electronic

400 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 352,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2864081 Siemens 3NP11511DA10 Säkringslastsepareringsbrytare Säkringsstorlek = 2 400 A 240 V/AC, 120 V/DC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2864081 Siemens 3NP11511DA10 Säkringslastsepareringsbrytare Säkringsstorlek = 2 400 A 240 V/AC, 120 V/DC 1 st

Beskrivning

SENTRON, frånskiljare 3NP1, 1-polig, NH2, 400 A, för montering och montering på monteringsplatta, flatanslutning, täckplan 70 mm
