Name: Siemens 3NP11441BC10 Säkringslastsepareringsbrytare Säkringsstorlek = 1 250 A 690 V/AC, 440 V/DC 1 st
Brand: Siemens
SKU: 2864077
Availability: BackOrder

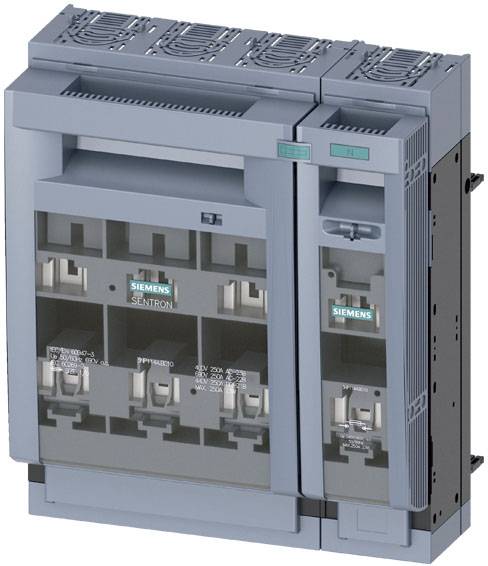

En grå-blå elektrisk effektbrytare från Siemens, vänster huvudbrytare, höger tillbehörsområde. Lämplig för industriella anläggningar.

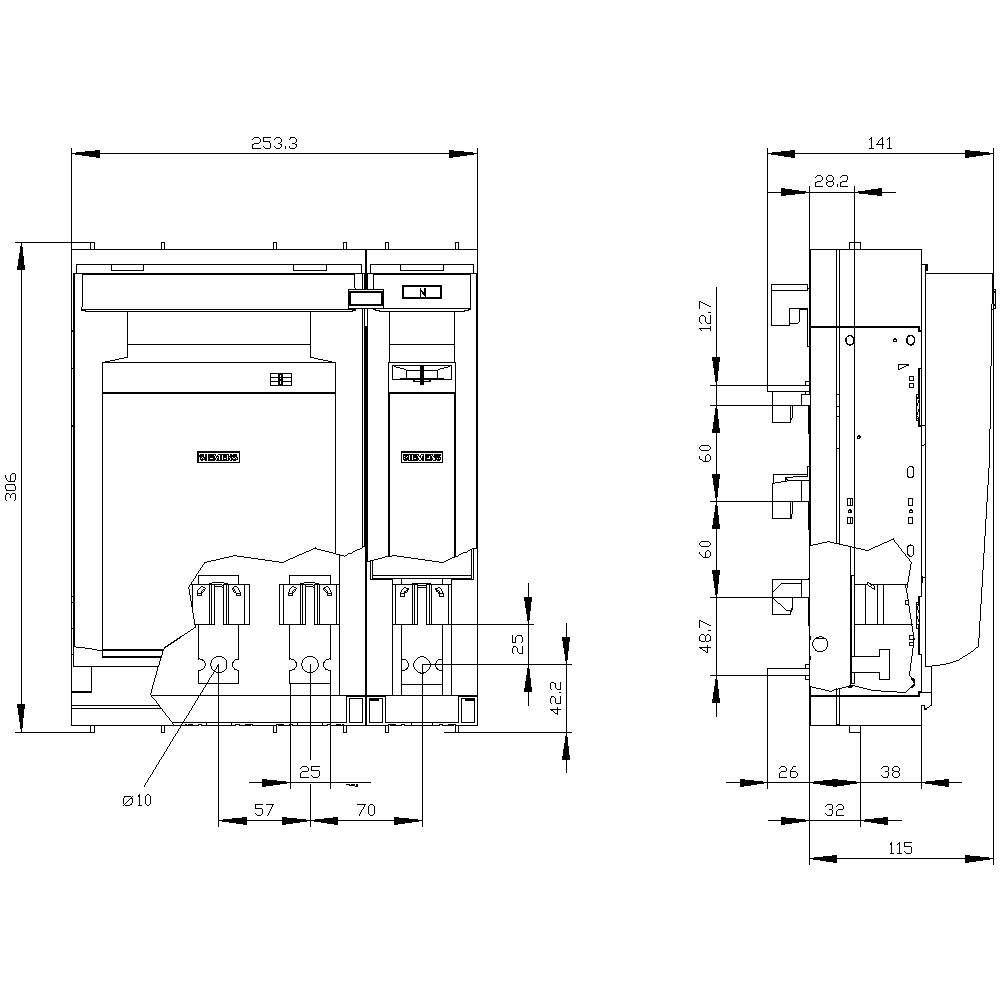

Teknisk ritning av en elektrisk apparat med frontal och sidvy, inklusive mått i millimeter för installation och anslutning.

1/2

Liknande avbildning

Typ av produkt

Säkringslastsepareringsbrytare

Säkringsstorlek

Antal poler

Nominell ström - avrundad

250 A

Utförande

Täckplan 32/70 mm

Datablad (PDF)

Leverans tis 20 okt.

Antal

Set

Toal (4 712,00 kr / stycken)

4 712,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande av den elektriska anslutningen / för huvudströmkretsen: Skenanslutning
Typ av anslutningsteknik: Platt anslutning
Utförande av hanteringselement: Lockhandtag
Utförande av samlingsskena: Tjocklek 5 eller 10 mm
Åtdragningsmoment / vid skruvanslutning / minimalt: 10 Nm
Åtdragningsmoment / vid skruvanslutning / maximalt 12 Nm
Konstruktion av enheten: För samlingskenesystem 8US 60 mm
Storlek avdelare: 1 och 0
Montering: Samlingsskena
För användning / lastfrånskiljare: Ja
För användning/säkerhetsbrytare: Ja
Lämplighet för användning/ underhålls-/reparationsbrytare: Ja
Montering: Horisontell/vertikal
Mekanisk livslängd (omslagscykler) / standard: 1600
Position/manöverelementet: Fram
Produktutrustning/lås: Ja
Produktegenskap / plomberbar: Ja
Produktutökning / extra brytare: Ja
Produktutökning/tillval/utslutbarhet: Ja
Produktutökning / tillval / säkerhetsövervakning: Ja
Produktutökning / tillval / fasbortfallövervakning: Ja
Utökning av produkten / tillval- / överspänningsskyddsövervakning: Ja
Kapslingsklass IP IP40
Kapslingsklass IP / vid stängd brytare / med bländare eller kabelskoskydd: IP40
Kapslingsklass IP / vid stängd brytare / utan bländare eller kabelskoskydd: IP30
Kapslingsklass IP/öppen: IP20
Stötspänningsmotståndskraft: 8 kV
Omgivningstemperatur / under drift / minimum: -25 °C.
Omgivningstemperatur / under drift / max: 55 °C.
Effektförlust / maximalt 101 W.
Föroreningsgrad: 3
Isolationsspänning: 690 V
Skenmittavstånd: 60 mm
Bredd på strömsamlingsskena / minimalt: 12 mm
Bredd strömsamlingsskena / max: 30 mm
Anslutningsbar ledararea / för huvudkontakter / flertrådig / minimala: 16 mm ²
Anslutningsbar ledararea / för huvudkontakter / flertrådig / maximalt 150 mm ²
Anslutningsbar ledararea / för huvudkontakter / enkeltrådig eller flertrådig / minimala: 16 m²
Anslutningsbar ledararea / för huvudkontakter / enkeltrådig eller flertrådig / maximalt 150 mm²
Typ av anslutningsbara ledartvärsnitt / av lamellerade ledare / max: 25 x 18 mm

Utförande: Täckplan 32/70 mm

Typ av produkt: Säkringslastsepareringsbrytare

Säkringsstorlek: 1

Antal poler: 4

RoHS-godkänd: Ja

Mått.: (B x H x D) 253.7 x 306 x 142.2 mm

Innehåll: 1 st

Nominell ström: 250 A

Nominell ström - avrundad: 250 A

Nominell spänning: 690 V/AC
440 V/DC

Bredd: 253.7 mm

Höjd: 306 mm

Djup: 142.2 mm

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Antal poler

Siemens 3NC1091 Säkringslastsepareringsbrytare 32 A 690 V/AC, 800 V/DC 12 st

Artikelnr.:2262479

Snabb leverans tis 13 okt.

2 SetConrad Electronic

32 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 672,00 kr^*

Siemens 3NJ41013BF01 Säkringslastsepareringsbrytare Säkringsstorlek = 0 160 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862199

Leverans tis 20 okt.

Conrad Electronic

160 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 512,00 kr^*

Siemens 3NJ41033CF02 Säkringslastsepareringsbrytare Säkringsstorlek = 00 160 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862200

Leverans tis 3 nov.

Conrad Electronic

160 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

6 312,00 kr^*

Siemens 3NJ41033CF12 Säkringslastsepareringsbrytare Säkringsstorlek = 00 160 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862201

Leverans tis 3 nov.

Conrad Electronic

160 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

7 192,00 kr^*

Siemens 3NJ41213BF01 Säkringslastsepareringsbrytare Säkringsstorlek = 1 250 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862202

Leverans tis 20 okt.

Conrad Electronic

250 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 872,00 kr^*

Siemens 3NJ41233BT01 Säkringslastsepareringsbrytare Säkringsstorlek = 1 250 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862203

Leverans tis 20 okt.

Conrad Electronic

250 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 192,00 kr^*

Siemens 3NJ41233CF01 Säkringslastsepareringsbrytare Säkringsstorlek = 1 250 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862204

Leverans tis 20 okt.

Conrad Electronic

250 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

8 072,00 kr^*

Siemens 3NJ41233CF11 Säkringslastsepareringsbrytare Säkringsstorlek = 1 250 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862205

Leverans tis 3 nov.

Conrad Electronic

250 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

7 832,00 kr^*

Siemens 3NJ41333BF01 Säkringslastsepareringsbrytare Säkringsstorlek = 2 400 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862206

Leverans tis 20 okt.

Conrad Electronic

400 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 952,00 kr^*

Siemens 3NJ41333BT01 Säkringslastsepareringsbrytare Säkringsstorlek = 2 400 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862207

Leverans tis 20 okt.

Conrad Electronic

400 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 272,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2864077 Siemens 3NP11441BC10 Säkringslastsepareringsbrytare Säkringsstorlek = 1 250 A 690 V/AC, 440 V/DC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2864077 Siemens 3NP11441BC10 Säkringslastsepareringsbrytare Säkringsstorlek = 1 250 A 690 V/AC, 440 V/DC 1 st

Beskrivning

SENTRON, frånskiljare 3NP1, 4-polig, NH1, 250 A, för samlingskenesystem 8US 60mm, flatanslutning, täcknivå 32/70mm

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
