Name: Siemens 3NP11231BC24 Säkringslastsepareringsbrytare Säkringsstorlek = 000 160 A 690 V/AC 1 st
Brand: Siemens
SKU: 2864055
Availability: BackOrder

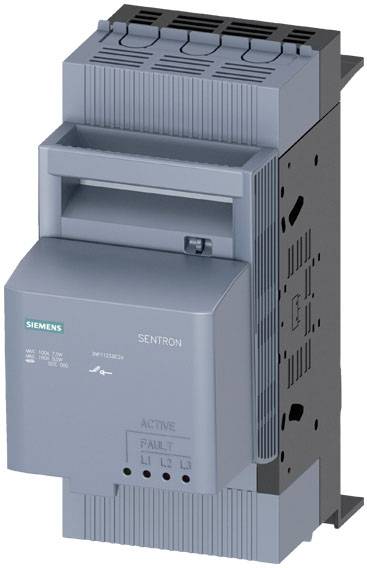

Elektrisk apparat från Siemens, modell Sentron, med integrerade manöverdon och indikatorer.

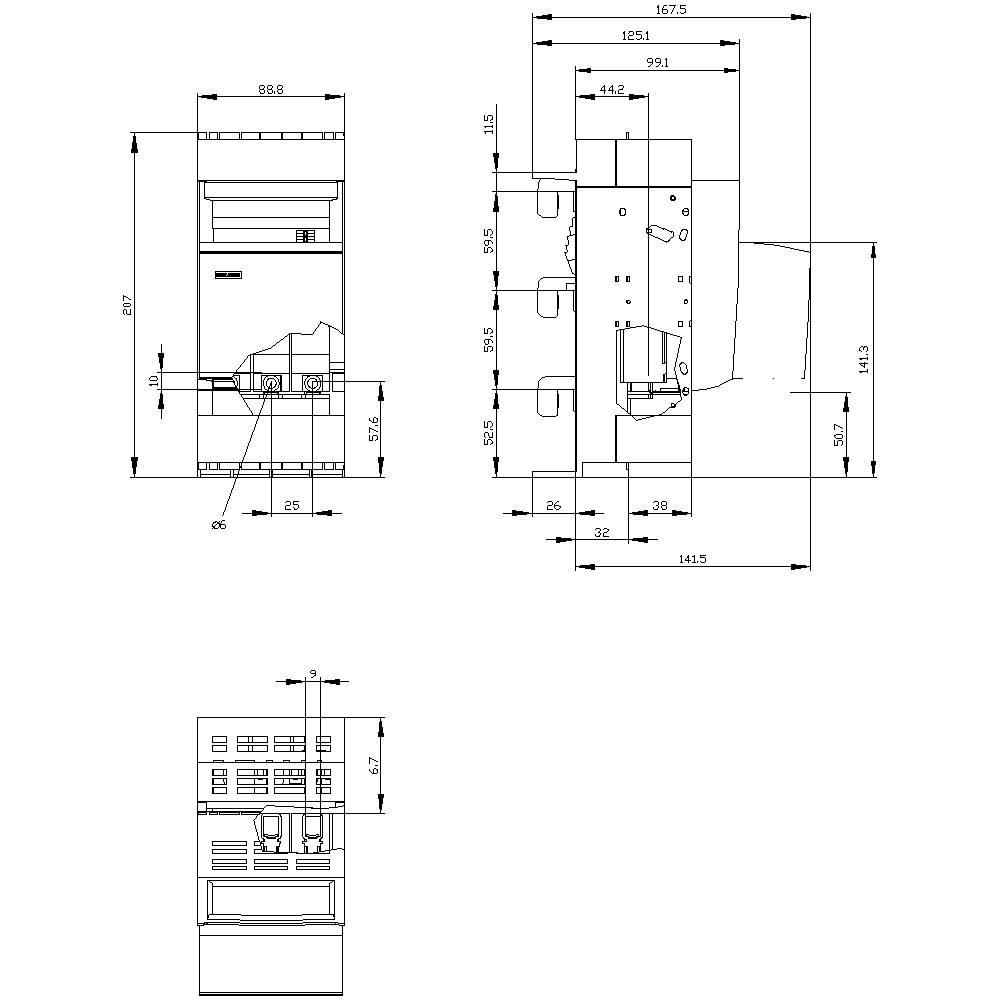

Teknisk ritning av en elektrisk kopplingsbox med front-, sido- och bakvy. Mått och avstånd är noggrant markerade.

1/2

Liknande avbildning

Typ av produkt

Säkringslastsepareringsbrytare

Säkringsstorlek

000

Antal poler

Nominell ström - avrundad

160 A

Utförande

Täckplan 32/70 mm

Datablad (PDF)

Leverans tis 20 okt.

Antal

Set

Toal (1 992,00 kr / stycken)

1 992,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande av elektriska anslutningar / för huvudströmkrets: Ramklämma
Utförande av hanteringselement: Lockhandtag
Utförande av säkerhetsövervakning: Elektronisk EFM15
Utförande av samlingsskena: Tjocklek 5 eller 10 mm
Åtdragningsmoment / vid skruvanslutning / minimalt: 3,5 Nm
Åtdragningsmoment / vid skruvanslutning / maximalt 4 Nm
Konstruktion av enheten: För samlingskenesystem 8US 60 mm
Storlek avdelare: 0
Montering: Samlingsskena
För användning / lastfrånskiljare: Ja
För användning/säkerhetsbrytare: Ja
Lämplighet för användning/ underhålls-/reparationsbrytare: Ja
Montering: Horisontell/vertikal
Mekanisk livslängd (omslagscykler) / standard: 2000
Position/manöverelementet: Fram
Produktutrustning/lås: Ja
Produktkomponent / Utlösningsindikator: Ja
Produktegenskap / plomberbar: Ja
Produktfunktion / säkerhetsövervakning: Ja
Produktutökning / extra brytare: Ja
Produktutökning/tillval/utslutbarhet: Ja
Utökning av produkten / tillval- / överspänningsskyddsövervakning: Ja
Kapslingsklass IP IP40
Kapslingsklass IP / vid stängd brytare / med bländare eller kabelskoskydd: IP40
Kapslingsklass IP / vid stängd brytare / utan bländare eller kabelskoskydd: IP30
Kapslingsklass IP/öppen: IP20
Stötspänningsmotståndskraft: 8 kV
Omgivningstemperatur / under drift / minimum: -25 °C.
Omgivningstemperatur / under drift / max: 55 °C.
Effektförlust / maximalt 42 W.
Föroreningsgrad: 2
Isolationsspänning: 690 V
Skenmittavstånd: 60 mm
Bredd på strömsamlingsskena / minimalt: 12 mm
Bredd strömsamlingsskena / max: 30 mm
Anslutningsbar ledararea / för huvudkontakter / flertrådig / minimala: 1,5 mm ²
Anslutningsbar ledararea / för huvudkontakter / flertrådig / maximalt 50 mm ²
Anslutningsbar ledararea / för huvudkontakter / enkeltrådig eller flertrådig / minimala: 1,5 m²
Anslutningsbar ledararea / för huvudkontakter / enkeltrådig eller flertrådig / maximalt 50 mm²
Anslutningsbar ledararea / för huvudkontakter / fintrådig / med trådändhylsor / minimala: 1,5 mm²
Anslutningsbar ledararea / för huvudkontakter / fintrådig / med trådändhylsor / max. 35 mm²
Typ av anslutningsbara ledartvärsnitt / av lamellerade ledare / max: 8 x 8 mm

Utförande: Täckplan 32/70 mm

Typ av produkt: Säkringslastsepareringsbrytare

Säkringsstorlek: 000

Antal poler: 3

RoHS-godkänd: Ja

Mått.: (B x H x D) 88.8 x 211.4 x 143.9 mm

Innehåll: 1 st

Nominell ström: 160 A

Nominell ström - avrundad: 160 A

Nominell spänning: 690 V/AC

Bredd: 88.8 mm

Höjd: 211.4 mm

Djup: 143.9 mm

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Nominell ström - avrundad

Antal poler

Säkringsstorlek

Siemens 3NP11231BC24 Säkringslastsepareringsbrytare Säkringsstorlek = 000 160 A 690 V/AC 1 st

Artikelnr.:2864055

Leverans tis 20 okt.

Conrad Electronic

Denna artikel

160 A

000

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 992,00 kr^*

Siemens 3NC1091 Säkringslastsepareringsbrytare 32 A 690 V/AC, 800 V/DC 12 st

Artikelnr.:2262479

Snabb leverans tis 13 okt.

2 SetConrad Electronic

32 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 672,00 kr^*

Siemens 3NJ41013BF01 Säkringslastsepareringsbrytare Säkringsstorlek = 0 160 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862199

Leverans tis 20 okt.

Conrad Electronic

160 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 512,00 kr^*

Siemens 3NJ41033CF02 Säkringslastsepareringsbrytare Säkringsstorlek = 00 160 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862200

Leverans tis 3 nov.

Conrad Electronic

160 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

6 312,00 kr^*

Siemens 3NJ41033CF12 Säkringslastsepareringsbrytare Säkringsstorlek = 00 160 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862201

Leverans tis 3 nov.

Conrad Electronic

160 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

7 192,00 kr^*

Siemens 3NJ41213BF01 Säkringslastsepareringsbrytare Säkringsstorlek = 1 250 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862202

Leverans tis 20 okt.

Conrad Electronic

250 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 872,00 kr^*

Siemens 3NJ41233BT01 Säkringslastsepareringsbrytare Säkringsstorlek = 1 250 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862203

Leverans tis 20 okt.

Conrad Electronic

250 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 192,00 kr^*

Siemens 3NJ41233CF01 Säkringslastsepareringsbrytare Säkringsstorlek = 1 250 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862204

Leverans tis 20 okt.

Conrad Electronic

250 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

8 072,00 kr^*

Siemens 3NJ41233CF11 Säkringslastsepareringsbrytare Säkringsstorlek = 1 250 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862205

Leverans tis 3 nov.

Conrad Electronic

250 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

7 832,00 kr^*

Siemens 3NJ41333BF01 Säkringslastsepareringsbrytare Säkringsstorlek = 2 400 A 690 V/AC, 440 V/DC 1 st

Artikelnr.:2862206

Leverans tis 20 okt.

Conrad Electronic

400 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 952,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2864055 Siemens 3NP11231BC24 Säkringslastsepareringsbrytare Säkringsstorlek = 000 160 A 690 V/AC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2864055 Siemens 3NP11231BC24 Säkringslastsepareringsbrytare Säkringsstorlek = 000 160 A 690 V/AC 1 st

Beskrivning

SENTRON, frånskiljare 3NP1, 3-polig, NH000, 160 A, för samlingskenesystem 8US 60 mm, ramklämma, säkerhetsövervakning, elektronisk EFM15, täcknivå 32 mm

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
