Schneider Electric Laddningsstation Typ 2 180 kW NFC, RFID

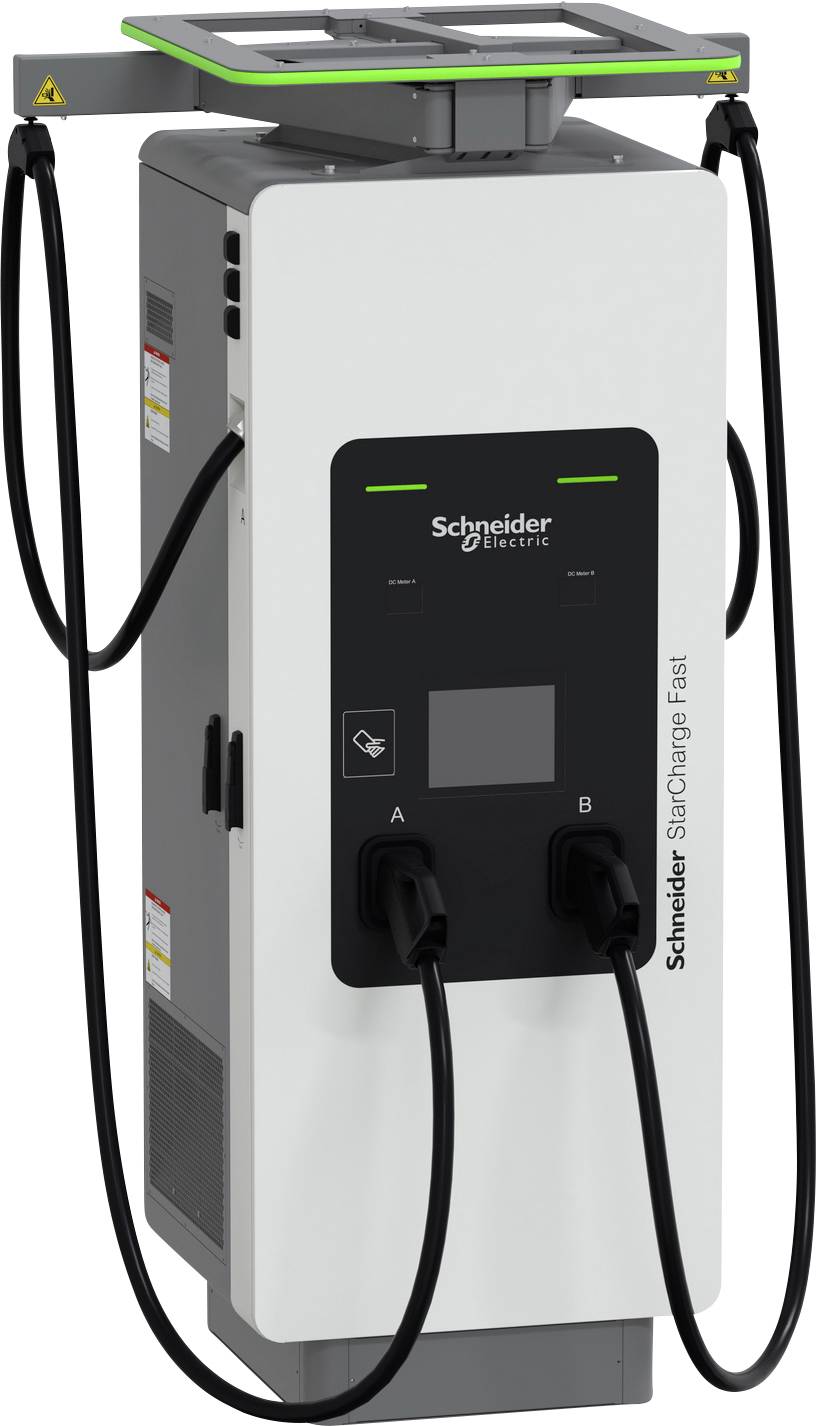

Schneider StarCharge fast 180 är en snabbladdningsstation för alla elfordon som uppfyller standarderna IEC61851-1 ed.3 och IEC61851-23. Laddaren är markmonterad. IP-skyddsgraden är IP55. IK-kapslingsklass är IK10 och IK08 för pekskärmen. Drifttemperaturen ligger mellan -30°C och 50 °C, varvid nedstämpling sker från 50 °C. Anslutningen består av två 5 m långa kablar med 2 CCS2-bilkontakter i varje ände som är anslutna till en kabelhanteringslösning. Kabelrange är 3,8 m. nominell uteffekt är 180 kW. Laddaren är trefas (L1+L2+L3+N+PE). Av den nominella laddningsströmmen är 285A, skalbar upp till 316A vid 380VAC upp till 415VAC +/- 10 % med en frekvens på 50 eller 60Hz. Den kan användas med ett TN-s/TN-C-s eller TT-jordningssystem. Den är även IT-kompatibel med en extra isolertransformator på strömförsörjningen. Laddaren är en tung produkt, för vilken installation av lyft krävs. Den kan tas i drift via en bärbar dator som är ansluten till den inbyggda webbservern. Den rekommenderas för användning i bildepåer, offentliga platser och i trafik. Med VDV 261-protokollet för EbuS-program och BCB-toggle-Wake-up-funktion, som gör det möjligt för eTruck att starta laddningen igen, lämpar sig laddaren perfekt för användning i tunga depåer. Den har en effektmodul med 97 % verkningsgrad och kalibreringsrätt-certifierad likströmsräknare. Autentisering för laddningsauktorisering kan ske via en RFID- eller NFC-kort eller ett kreditkort på betalterminalen. En kund kan också certifiera det eldrivna fordonet med Plug & Charge-metoder, antingen med autochge-teknik eller med kommunikationsprotokollet ISO 15118. Laddaren har en pekskärm som gör det möjligt för slutanvändaren att välja anslutning och autentiseringsmedel och kontrollera laddningen. Skärmen ger också information om fordonets laddningsstatus. En flerfärgad LED visar laddningsstatusen och laddstationen. En stoppknapp gör det möjligt att vid behov snabbt avsluta en laddning. Laddaren kan styras från laddningsstationssystemets backend. Laddaren har en RJ45 Ethernet-anslutning för LAN-anslutningar. Dessutom har den en Wi-Fi- och 4G-läges-anslutning. Laddningsstationen kan hanteras som enskild enhet eller i en Cluster-arkitektur med backend-applikation för energihantering och/eller användarautentisering och fakturering. Parametrarna ställs in via en integrerad webbserver i laddningsstationen. Kommunikationsprotokollet OCCP 1.6 ska användas för att kommunicera med backend. Bland de tjänster som finns att tillgå finns autentisering och avgiftsauktorisering, registrering av uppgifter om terminalavgifter, diagnosmetoder, lasthantering och lagring av programvara.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
