Schneider Electric IMDMFLK1 Säkerhetstestare

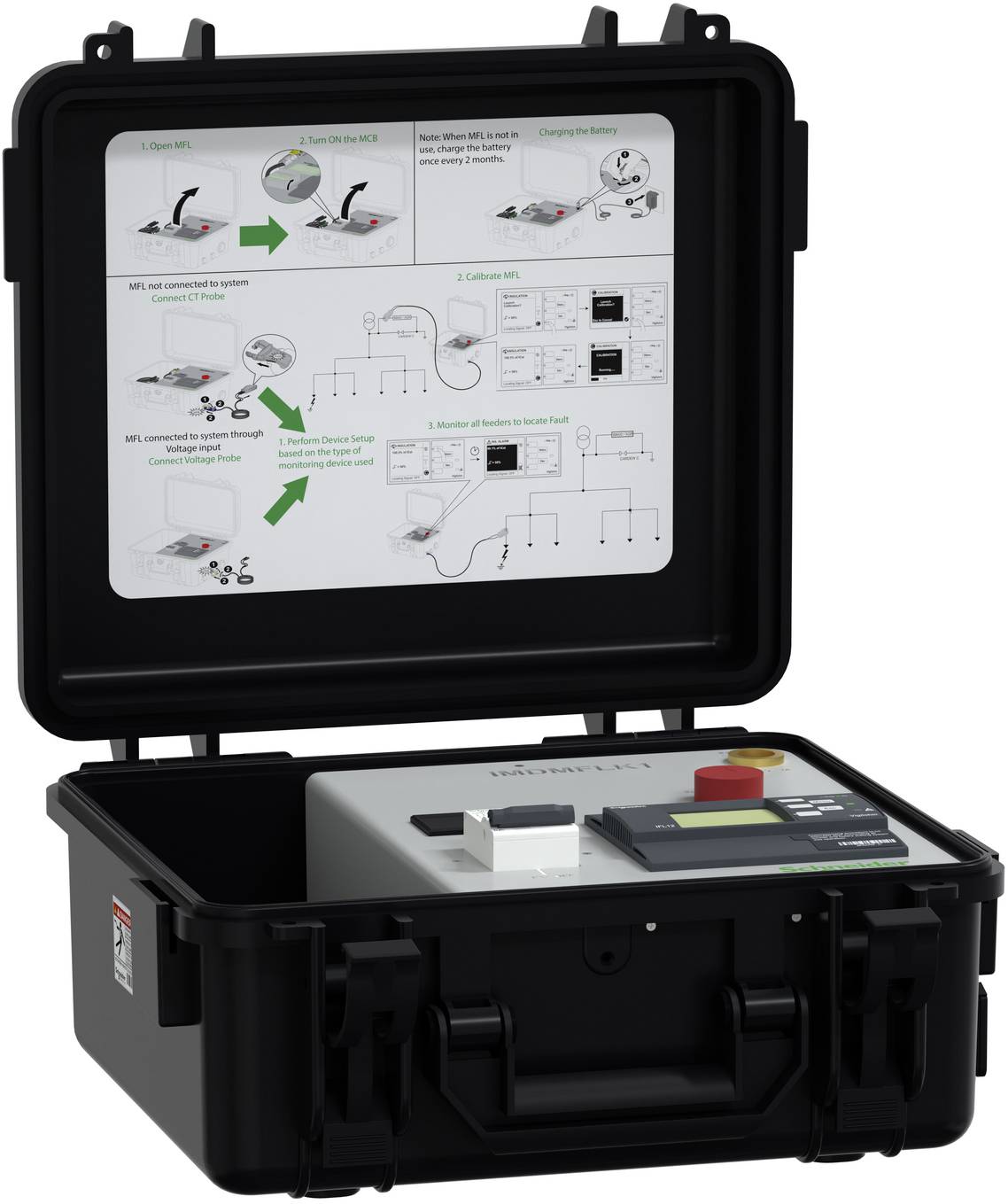

Det mobila Vigilohm-kitet används för övervakning och identifiering av permanenta isolationsfel i ojordade/IT-strömnät från huvudledningen till lastnivån. Den mobila felsökningsapparaten är 7 kg tung, batteri med 24 timmars autonomi, en mobil felsökningsapparat med bildskärm, en laddnings- och anslutningskabel för motsvarande sonder och en strömbrytare. Kitet fungerar tillsammans med en av de tre speciella isoleringssonden IMDCP15, IMDCP50 och IMDCP100 och kräver att signalen görs tillgänglig av IM400 eller XM300 CPI. En av dessa sonder måste anslutas till byggsatsen för att kunna mäta och visa motståndet och kapaciteten hos den last som skall övervakas. Kalibreringen görs som standard från inmatningen och tar 45 sekunder, medan alla andra mätningar utförs inom 20 sekunder, oavsett om det rör sig om en kabel eller en slutbelastning. De tre tillgängliga sonderna är utformade för att användas på många olika sätt och för att användaren ska kunna välja den lämpligaste lösningen för sin ojordade energiförsörjning (IT-system). Byggsatsen syftar till att vara lätthanterlig och bärbar för olika installationer, oavsett om de består av korta eller långa kablar, om det handlar om enkla eller komplexa IT-jordningsinstallationer. För att säkerställa att mätvärdet är korrekt bör det noteras att IMDMFLK1-paketet och sonden kräver en signal från en IM400 eller XM300 CPI. Det gör det möjligt att övervaka ett nät med en maximal kapacitet på 20 µF vid en ingångsspänning på 1000 V AC/DC om det inte är anslutet till nätet, eller 440V AC/DC när det är anslutet till nätet. Batteriet ger en drifttid på 24 timmar vid en laddningstid på 7 timmar och en hjälpspänning på 24 VDC och en förbrukning på 4 W. Isolationsövervakningssetet väger 7 kg och är 340 mm stort med en höjd på 315 mm och en bredd på 160 mm. Drifttemperaturen ligger mellan -20°C och 45°C och enheten tål upp till 95% icke-kondenserad luftfuktighet. Lagringstemperaturen ligger mellan -20°C och 60°C, och byggsatsen är avsedd för en maximal höjd på 3000 m. Höljet är svart, medan standard-locator är grå och visar värdet på en LCD-display. IMDMFLK1 är certifierad enligt IEC61010-1, IEC61010-2 och EN61326, det är en enhet i kategori III med en föroreningsgrad på 2. För att korrekt använda paketet var det tidigare nödvändigt att fastställa en permanent störning genom en IM400, XM300 CPI eller IFL (i förekommande fall). Satsen måste sedan kalibreras på den avgrening där felet upptäcktes -40 sekunder och därefter kan delförgreningarna övervakas oberoende av varandra -20 sekunder. Totalt består den mobila felsökningsetet från Vigilohm av tre mätkretsar och ett hölje med isolationsfelsökare. Och möjliggör en effektiv placering av isoleringsspecifikationer, oberoende av komplexiteten hos din ojordade energiförsörjning (IT-system). Denna byggsats är avsedd för korta eller långa IT-jordningsnät, komplexa eller enkla nät, och gör det möjligt för användaren att hantera så många utgångar som behövs.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
