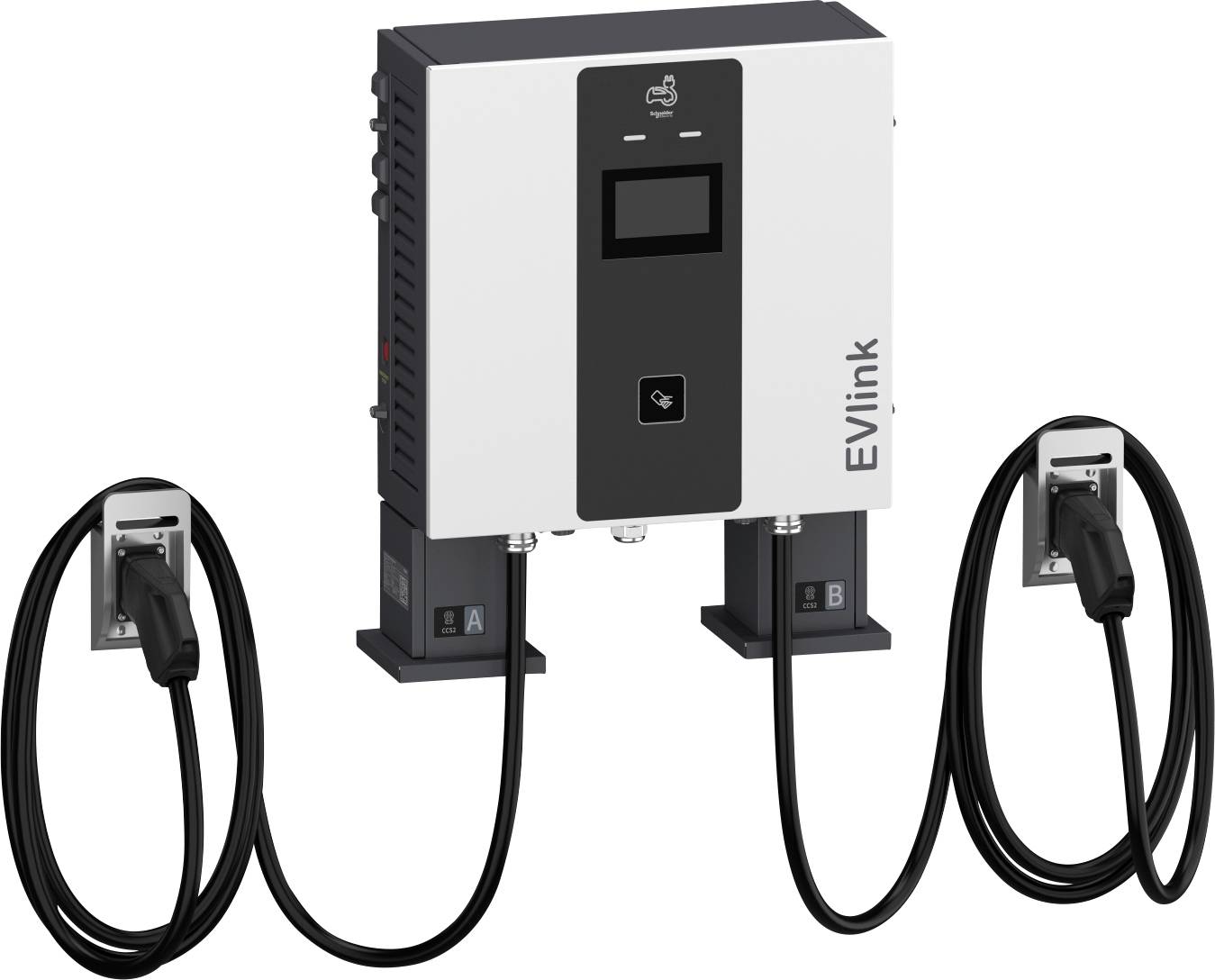

Schneider Electric EVD1S60TBBC7 Wallbox Typ 2 60 kW RFID, NFC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Tekniska specifikationer
- Anslutningsbar ledararea: 35-35 m²
- Antal CEE-uttag: 0
- Antal jordfelsbrytare typ A: 2
- Antal Fi-brytare typ B: 0
- Antal uttag för hushåll: 0
- Antal laddningskopplingar CHAdeMO:0
- Antal laddningskopplingar GB AC: 0
- Antal laddningskopplingar GB DC: 0
- Antal laddningskopplingar typ 1: 0
- Antal laddningskopplingar typ 1 CCS: 0
- Antal laddningskopplingar typ 2: 0
- Antal laddningskopplingar typ 2 CCS: 2
- Antal laddningspunkter: 2
- Antal GB-laddningsdosor
- Antal laddningskontakt typ 2: 0
- Antal laddningskontakt typ 3: 0
- Utförande anslutning systemsida: 3-fas
- Bakend ingår i leveransen: nej
- Användning och konfiguration via app: nej
- DC-felströmsdetektering: nej
- Överensstämmelse med kalibreringsreglerna: nej
- Ingångsspänning 380-415 V.
- Export av lasthistorik: Ja
- Frekvens: 50 Hz
- Trådlös standard 5G: nej
- Lämplig för dynamisk lasthantering: Ja
- IFTTT-stöd tillgängligt: nej
- Kompatibel med Amazon Alexa: nej
- Kompatibel med Apple HomeKit: nej
- Kompatibel med Google Assistant: nej
- Laddningskabeln kan låsas permanent på laddaren: Ja
- Max. Utgångsström DC 200 A.
- Med display: Ja
- Med energimätare: Ja
- Med husanslutningslåda (Hak): nej
- Med inbyggd RFID-kortläsare: Ja
- Med ledningsskyddsbrytare: Ja
- Med MID-kompatibel energimätare: nej
- Med nyckelströmbrytare: Nej
- Monteringssätt: Vägg
- NFC (Near Field Communication): Ja
- Open Charge Point Protocol (OCPP) version: 1.6
- Plug and charge (ISO 15118): nej
- Slaghållfasthet: IK10
- Identifiering av skyddskontakt: Nej
- Statisk belastningshantering integrerad: Ja
- Nätverksfunktion via LAN: Ja
- Nätverksfunktion via WLAN: Ja
- Höljets material: Aluminium
- Typ av produkt
Wallbox
- Godkännande
RFID
NFC
- Ladestecker
Typ 2
- Laddeffekt
60 kW
- Kabellängd
7 m
IP55
IK10
Nej
- Bredd
802 mm
- Höjd
1037 mm
- Djup
339 mm
- Nominell ström
200 A
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3763398 Schneider Electric EVD1S60TBBC7 Wallbox Typ 2 60 kW RFID, NFC
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3763398 Schneider Electric EVD1S60TBBC7 Wallbox Typ 2 60 kW RFID, NFC
Beskrivning
EVlink Pro DC snabbladdare med 60kW laddningseffekt med möjlighet till samtidig laddning av två fordon. Väggladdaren anpassar sig automatiskt till det faktiska laddningsbehovet på varje fordon och använder därmed full tillgänglig laddningseffekt för att hålla laddningstiden så låg som möjligt. Har 2 CCS2-anslutningar med vardera 7 m kabellängd utan kabelhanteringssystem. Utgångsspänning på laddstationen: 150-1.000V DC, utgångsström: Max. 200A, Power-modul-storlek: 30kW. Med kortslutnings- och överbelastningsskydd och jordfelsbrytare på DC-anslutning, överhettningsskydd, temperaturreglering, överspänningskategori III. För säker laddning av elfordon enligt IEC61851-1 ed.3 och IEC61851-23. Laddningsfrigivning via RFID-kort, rfid- läsare enligt ISO/IEC 14443 typ A och B och ISO/IEC 15693, NFC-läsare kompatibel med tag-typ 1, 2, 4, 5. Lässtöd: MIFARE Ultralight, MIFARE Classic 1K/4K, MIFARE DESFire EV1/EV2, MIFARE Plus (kort). Hantering via en flerspråkig 7 tums LCD-skärm, tillgängliga språk: Tyska, engelska, franska, spanska, norska, andra på begäran. Kommunikation till bakdelningsplattformar och EcoStruxure EV Charging Expert via OCPP1.6j, nätverksanslutning via WLAN, 4G eller Ethernet. Kommunikation med fordonet med ISO15118/DIN700121. Väggladdare för utomhusinstallation, kapslingsklass IP55, stöttålighet IK10 (IK08 för displayen), effektfaktor 0,99 och verkningsgrad 95 % vid nominell uteffekt. THDi max. 5 %, nätanslutning 3-fas på TT, TN-s/TN-C-s och IT-nät (med extra isolertransformator på spänningsförsörjningen), nätspänning 400V, ingångsström 115A. Mått BxHxD: 1,204mm x 1,303mm x 339mm, vikt: Ca 161kg, drifttemperatur -30 till 50 °C, rel. Luftfuktighet 5 %, drifthöjd upp till 95 m Höljets material: Rostfritt stål, färg framsida RAL 9003, baksida och sidodelar PANTONE Black C. standarder och standarder: IEC/ en 61851-1 - utgång 3.0, IEC/en 61851-23 - utgång 1.0, IEC/en 62196-1 och 62196-3, EMC en 61000-6-2 - utgång 2005 - en 61000-6-4 - EMC klass A. Radiocertifiering. RFID/NFC: EN 300330 V2.1.1, 4G: EN 301908-13 V13.1.1, WI-FI: EN 300328 V 2.2 - EN 301897. EMC trådlös utrustning. EN 301489-1 V 2.2.0, RFID/NFC: EMC EN 301489-3 V2.1.1, 4G: EMC EN 301489-52 V1.1.0, WIFI: EMC EN 301489-17 V2.1.5.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Laddeffekt: 60 kW
- Laddkontakt: Typ 2
- Auktorisation (eMobility): RFID, NFC
Tips
Observera, kräver auktoriserad elektriker för installation.
