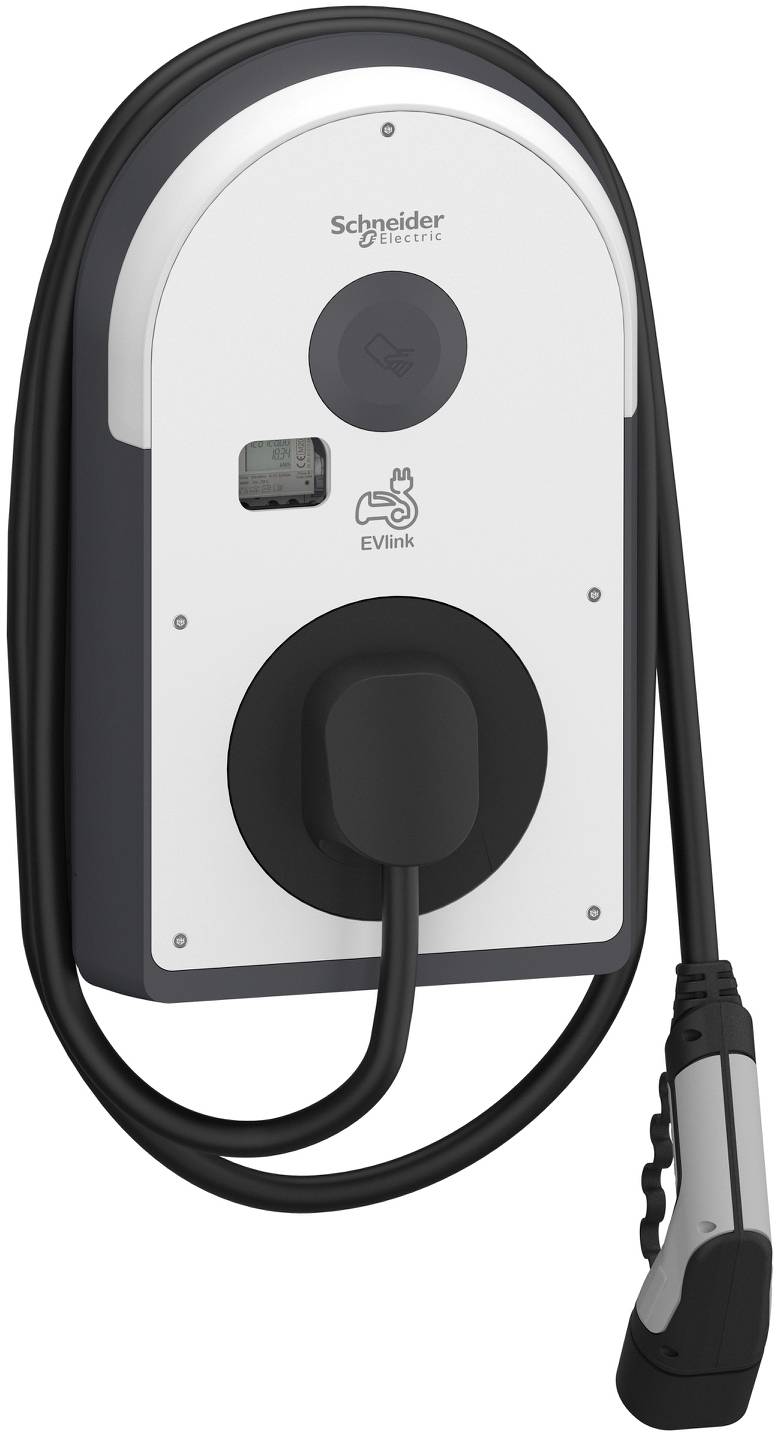

Schneider Electric EVB3I22NC0MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Tekniska specifikationer
- Typ av produkt
Wallbox
- Godkännande
RFID
NFC
- Ladestecker
Typ 2
- Lademodus
Mode 3
- Laddeffekt
22 kW
- Nominell spänning
380 V
- Kabellängd
5 m
IP55
Wall mounting

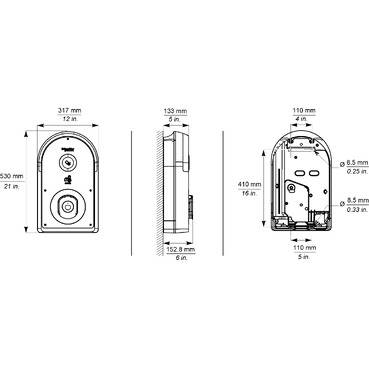

317 mm
529 mm
153 mm
FALSE
Plastic
22 kW
380-415 V
IK10
50/60 Hz
IP55
0
10-10 mm²
1
FALSE
0
1
22 kW
0
0
1
0
0
0
0
0
0
0
0
TRUE
FALSE
FALSE
FALSE
TRUE
TRUE
FALSE
5 m
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
FALSE
TRUE
1.6
FALSE
TRUE
FALSE
TRUE
TRUE
FALSE
FALSE
FALSE
TRUE
3-phase
FALSE
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 3342449 Schneider Electric EVB3I22NC0MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3342449 Schneider Electric EVB3I22NC0MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Bruks- och säkerhetsanvisning 3342449 Schneider Electric EVB3I22NC0MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Bruks- och säkerhetsanvisning 3342449 Schneider Electric EVB3I22NC0MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Bruks- och säkerhetsanvisning 3342449 Schneider Electric EVB3I22NC0MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Bruks- och säkerhetsanvisning 3342449 Schneider Electric EVB3I22NC0MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Bruks- och säkerhetsanvisning 3342449 Schneider Electric EVB3I22NC0MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Bruks- och säkerhetsanvisning 3342449 Schneider Electric EVB3I22NC0MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Information
Datablad för reparerbarhet/hållbarhet 3342449 Schneider Electric EVB3I22NC0MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Deklaration om överensstämmelse
Deklaration om överensstämmelse 3342449 Schneider Electric EVB3I22NC0MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Deklaration om överensstämmelse 3342449 Schneider Electric EVB3I22NC0MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Deklaration om överensstämmelse 3342449 Schneider Electric EVB3I22NC0MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Deklaration om överensstämmelse 3342449 Schneider Electric EVB3I22NC0MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Deklaration om överensstämmelse 3342449 Schneider Electric EVB3I22NC0MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Deklaration om överensstämmelse 3342449 Schneider Electric EVB3I22NC0MB Wallbox Typ 2 Mode 3 22 kW RFID, NFC
Beskrivning
EVlink Pro AC Wallbox i rättsligt kompatibelt utförande med typ 2 laddningskabel 5m med Shutters. För användning i offentliga garage eller på parkeringsplatser, för inomhus- eller utomhusinstallation på väggen, på EVlink Stele (EVA1PBS1 / EVA1PBS2) eller i metal Kit (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS1 / EVA1RFKS2). Läge 3 laddning enligt IEC 61851-1, 3-fas med maximalt 22 kW laddningseffekt, typ 2 laddkabel med 5 m längd. Med inbyggd mätaren som uppfyller kraven i kalibreringsreglerna. Med Fi typ B-EV som separat komponent medföljer. Digitalingångar: 1 för tillfällig strömbegränsning, 1 för förskjuten/utdragen laddning, 1 för EV-närvarodetektering. Åtkomstkontroll via NFC / RFID Reader, NFC Reader 13,56 MHz kompatibel med typ 1, 2, 4 och 5 Badges, RFID Reader: Uppfyller protokollen ISO/CEI 14443 A & amp; B och ISO/CEI 15693, kompatibel med Mifare Ultralight, Mifare Classic, Mifare Plus. Användarinformation och statusmeddelande via en väl synlig LED-båge, Wallbox via eSetup-app via Bluetooth. Kommunikationsstandarder: Bluetooth, Ethernet 2 anslutningar (1 för Daisy Chain), Modbus serial, Modbus TCP, OCPP 1,6 J för anslutning till en bakend och lasthanteringssystem EcoStruxure EV Charging Expert. Valfritt tillbehör: WiFi modul (EVA1MV), modem modul (EVA1MS & amp; EVA1MM), ISO 15118 modul (EVA1M8), kan anslutas till laddningskontrollen. Färg på laddningsstationen: Kropp i mörkgrå RAL 7016 och svart RAL 9005, frontkåpa: Vit RAL 9003. Mått BxHxD: 317x529x153mm, vikt: 7,5 kg, material: Polykarbonat UV-behandlad. Stöttålighet: IK10, kapslingsklass IP55, drifttemperatur -25 till 40 °C, lagringstemperatur -40 till 80 °C, drifthöjd max. 2000 m utan nedstämpling, rel. Luftfuktighet 5 till 95 %, egenförbrukning mindre än 10 W Jordningssystem: TT, TN(s) eller TN(C)(s), IT-kompatibel med extra isolationstransformator i spänningsförsörjningen. Standarder och standarder: CE, E.V. Ready, IEC/en 61851-1 Ed 3.0, IEC/en 62196-1 Ed 2.0, IEC/en 62196-2 Ed 1.0, en 61000-6-2: 2019, en 61000-6-3:2007 + A1:2011, IEC 60884-1 och NF-C 61314.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Nominell spänning: 380 V
- Laddeffekt: 22 kW
- Laddkontakt: Typ 2
- Auktorisation (eMobility): RFID, NFC
Tips
Observera, kräver auktoriserad elektriker för installation.
- Bluetooth® är ett registrerat varumärke från Bluetooth SIG, Inc.
Obs!
Varmvattenberedare med starkström:
Driften av denna varmvattenberedare kräver en starkströmanslutning (tre-fas växelströmanslutning).
Anslutning och installation av en varmvattenberedare med starkström ska godkännas av nätoperatören och endast utföras av nätoperatören eller av ett installationsföretag som är registrerat i nätoperatörens installatörsregister.
