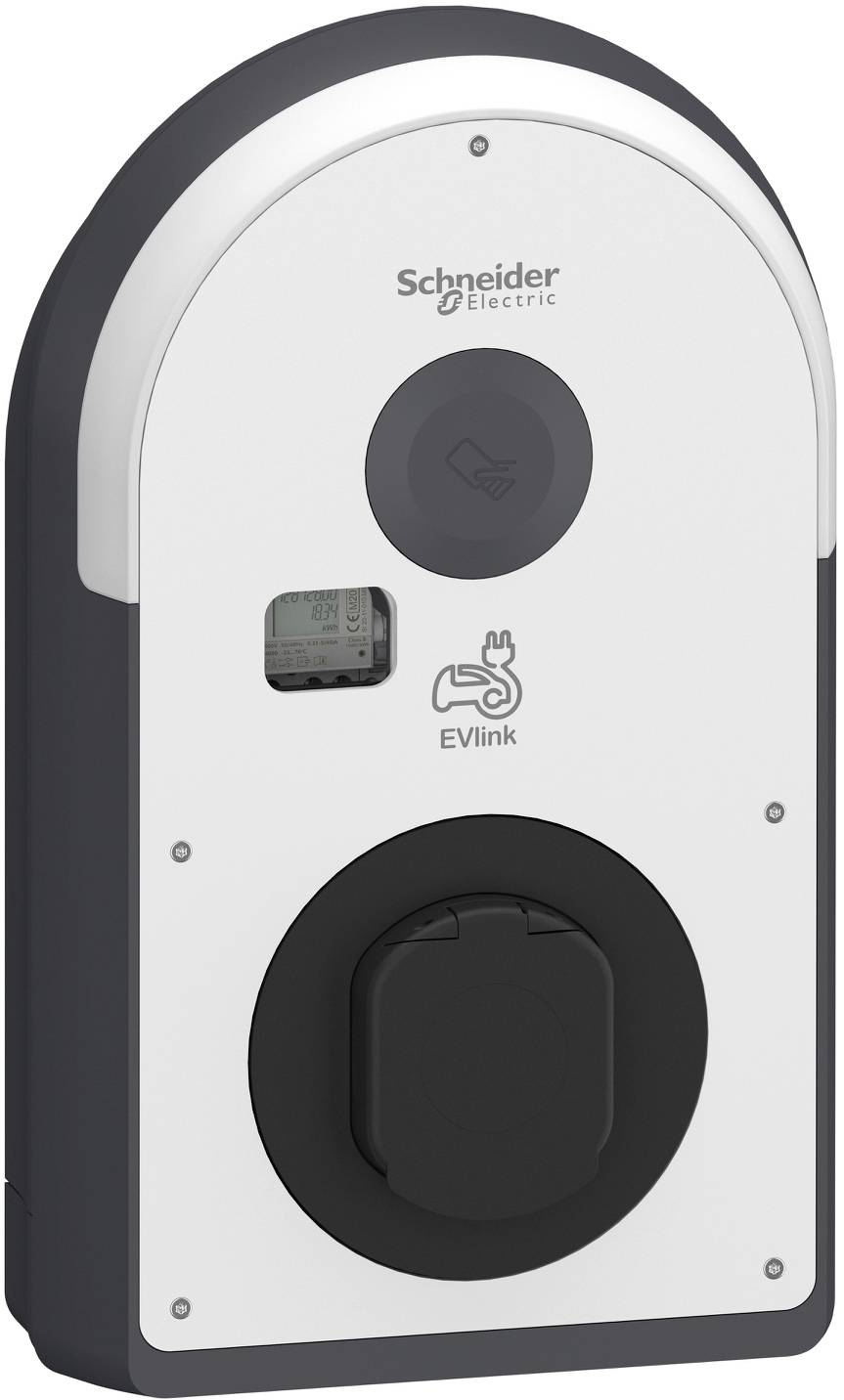

Schneider Electric EVB3I22N40M Wallbox Typ 2 Mode 3 Antal anslutningar 1 x 22 kW RFID, NFC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Tekniska specifikationer
- Typ av produkt
Wallbox
- Godkännande
RFID
NFC
- Ladestecker
Typ 2
- Lademodus
Mode 3
- Antal anslutningar
1 x
- Laddeffekt
22 kW
- Antal faser
3-fasig
- Nominell spänning
380 V
IP55
- Tillverkarfärg
Flerfärgad

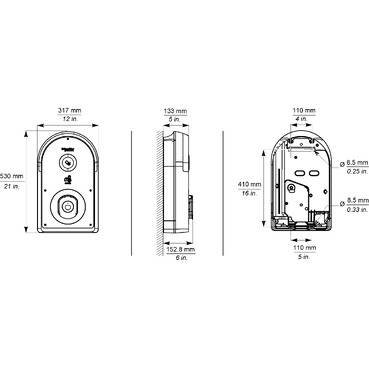

- Bredd
317 mm
- Höjd
529 mm
- Djup
153 mm
- Vikt
7.5 kg
- Max. temperatur
40 °C
- Min. temperatur
-25 °C
Wall mounting
317 mm
529 mm
153 mm
FALSE
Plastic
22 kW
380-415 V
IK10
50/60 Hz
IP55
0
10-10 mm²
1
FALSE
0
0
22 kW
0
0
0
0
1
0
0
0
0
0
0
TRUE
FALSE
FALSE
FALSE
TRUE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
FALSE
TRUE
1.6
FALSE
TRUE
FALSE
TRUE
TRUE
FALSE
FALSE
FALSE
TRUE
3-phase
TRUE
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3342446 Schneider Electric EVB3I22N40M Wallbox Typ 2 Mode 3 Antal anslutningar 1 x 22 kW RFID, NFC
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3342446 Schneider Electric EVB3I22N40M Wallbox Typ 2 Mode 3 Antal anslutningar 1 x 22 kW RFID, NFC
Bruks- och säkerhetsanvisning 3342446 Schneider Electric EVB3I22N40M Wallbox Typ 2 Mode 3 Antal anslutningar 1 x 22 kW RFID, NFC
Bruks- och säkerhetsanvisning 3342446 Schneider Electric EVB3I22N40M Wallbox Typ 2 Mode 3 Antal anslutningar 1 x 22 kW RFID, NFC
Bruks- och säkerhetsanvisning 3342446 Schneider Electric EVB3I22N40M Wallbox Typ 2 Mode 3 Antal anslutningar 1 x 22 kW RFID, NFC
Bruks- och säkerhetsanvisning 3342446 Schneider Electric EVB3I22N40M Wallbox Typ 2 Mode 3 Antal anslutningar 1 x 22 kW RFID, NFC
Bruks- och säkerhetsanvisning 3342446 Schneider Electric EVB3I22N40M Wallbox Typ 2 Mode 3 Antal anslutningar 1 x 22 kW RFID, NFC
Bruks- och säkerhetsanvisning 3342446 Schneider Electric EVB3I22N40M Wallbox Typ 2 Mode 3 Antal anslutningar 1 x 22 kW RFID, NFC
Information
Information 3342446 Schneider Electric EVB3I22N40M Wallbox Typ 2 Mode 3 Antal anslutningar 1 x 22 kW RFID, NFC
Datablad för reparerbarhet/hållbarhet 3342446 Schneider Electric EVB3I22N40M Wallbox Typ 2 Mode 3 Antal anslutningar 1 x 22 kW RFID, NFC
Deklaration om överensstämmelse
Deklaration om överensstämmelse 3342446 Schneider Electric EVB3I22N40M Wallbox Typ 2 Mode 3 Antal anslutningar 1 x 22 kW RFID, NFC
Deklaration om överensstämmelse 3342446 Schneider Electric EVB3I22N40M Wallbox Typ 2 Mode 3 Antal anslutningar 1 x 22 kW RFID, NFC
Deklaration om överensstämmelse 3342446 Schneider Electric EVB3I22N40M Wallbox Typ 2 Mode 3 Antal anslutningar 1 x 22 kW RFID, NFC
Deklaration om överensstämmelse 3342446 Schneider Electric EVB3I22N40M Wallbox Typ 2 Mode 3 Antal anslutningar 1 x 22 kW RFID, NFC
Deklaration om överensstämmelse 3342446 Schneider Electric EVB3I22N40M Wallbox Typ 2 Mode 3 Antal anslutningar 1 x 22 kW RFID, NFC
Deklaration om överensstämmelse 3342446 Schneider Electric EVB3I22N40M Wallbox Typ 2 Mode 3 Antal anslutningar 1 x 22 kW RFID, NFC
Beskrivning
EVlink Pro AC Wallbox i kontrollerkompatibelt utförande med typ 2 uttag med shuttrar. För användning i offentliga garage eller på parkeringsplatser, för inomhus- eller utomhusinstallation på väggen, på EVlink Stele (EVA1PBS1 / EVA1PBS2) eller i metal Kit (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS1 / EVA1RFKS2). Läge 3 laddning enligt IEC 61851-1, 3-fas med maximalt 22 kW laddningseffekt, typ 2 uttag. Med inbyggd kalibreringsgodkänd räknare, 6mA likströmsfelströmsavkänning (möjliggör användning av en Fi typ A). Digitalingångar: 1 för tillfällig strömbegränsning, 1 för förskjuten/utdragen laddning, 1 för EV-närvarodetektering. Åtkomstkontroll via NFC / RFID läsare. NFC Reader 13,56 MHz kompatibel med typ 1, 2, 4 och 5 Badges, RFID Reader: Uppfyller protokollen ISO/CEI 14443 A & amp; B och ISO/CEI 15693, kompatibel med Mifare Ultralight, Mifare Classic, Mifare Plus. Användarinformation och statusmeddelande via en väl synlig LED-båge, Wallbox via eSetup-app via Bluetooth. Kommunikationsstandarder: Bluetooth, Ethernet 2 anslutningar (1 för Daisy Chain), Modbus serial, Modbus TCP, OCPP 1,6 J för anslutning till en bakend och lasthanteringssystem EcoStruxure EV Charging Expert. Valfritt tillbehör: WiFi modul (EVA1MV), modem modul (EVA1MS & amp; EVA1MM), ISO 15118 modul (EVA1M8), kan anslutas till laddningskontrollen. Färg på laddningsstationen: Kropp i mörkgrå RAL 7016 och svart RAL 9005, frontkåpa: Vit RAL 9003. Mått BxHxD: 317x529x153mm, vikt: 7,5 kg, material: Polykarbonat UV-behandlad. Stöttålighet: IK10, kapslingsklass IP55, drifttemperatur -25 till 40 °C, lagringstemperatur -40 till 80 °C, drifthöjd max. 2000 m utan nedstämpling, rel. Luftfuktighet 5 till 95 %, egenförbrukning 10 W. Jordningssystem: TT, TN(s) eller TN(C)(s), IT-kompatibel med extra isolationstransformator i spänningsförsörjningen. Standarder och standarder: CE, E.V. Ready, IEC/en 61851-1 Ed 3.0, IEC/en 62196-1 Ed 2.0, IEC/en 62196-2 Ed 1.0, en 61000-6-2: 2019, en 61000-6-3:2007 + A1:2011, IEC 60884-1 och NF-C 61314.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Nominell spänning: 380 V
- Laddeffekt: 22 kW
- Laddkontakt: Typ 2
- Auktorisation (eMobility): RFID, NFC
Tips
Observera, kräver auktoriserad elektriker för installation.
