Schlegel STOI_M01 Tryckströmställare momentan IP65, IP67 1 st Piece

Rund silverfärgad trycknapp med räfflad fästningsring och vit yta, lämplig för elektroniska tillämpningar.

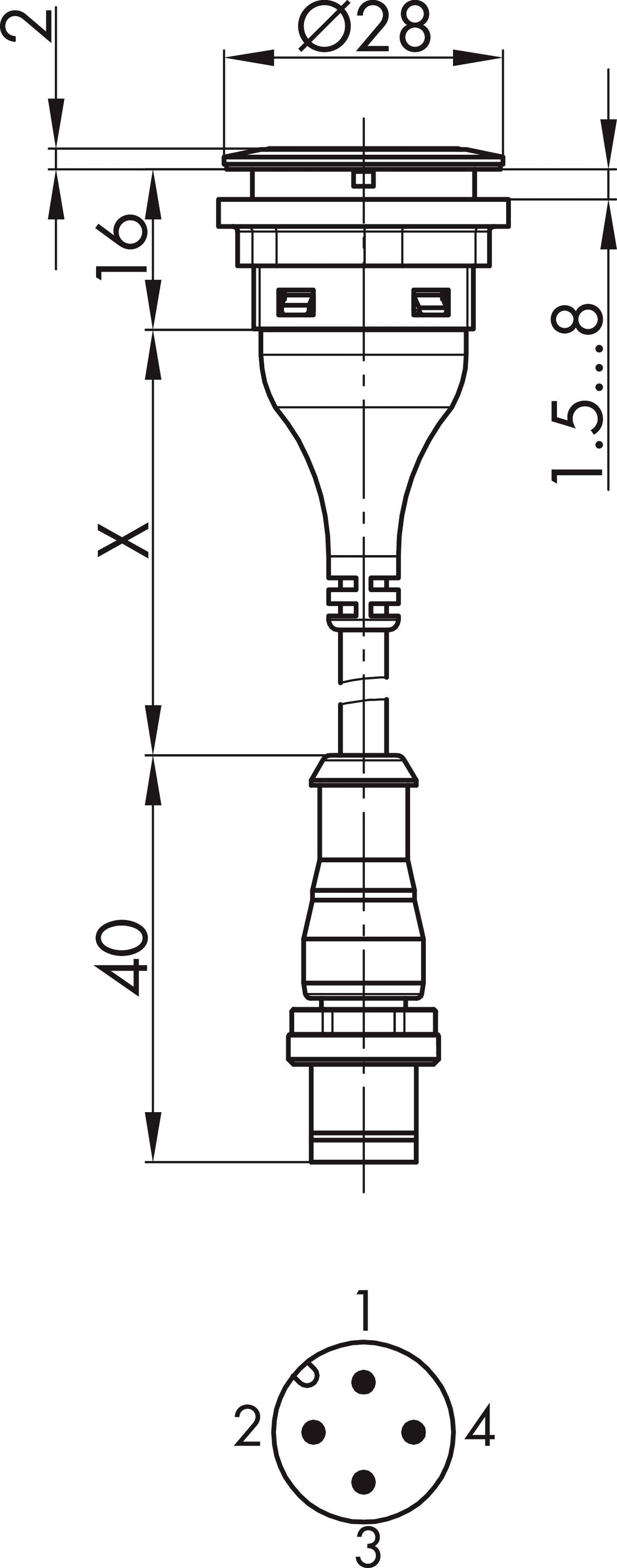

Teknisk ritning av en kontakt, sido- och bottenvy. Ovanifrån visas en diameter på 28 mm, total längd 58 mm, längdmarkeringar vid 16 mm och 40 mm, samt 4-polig anslutningsarrangemang nedtill.

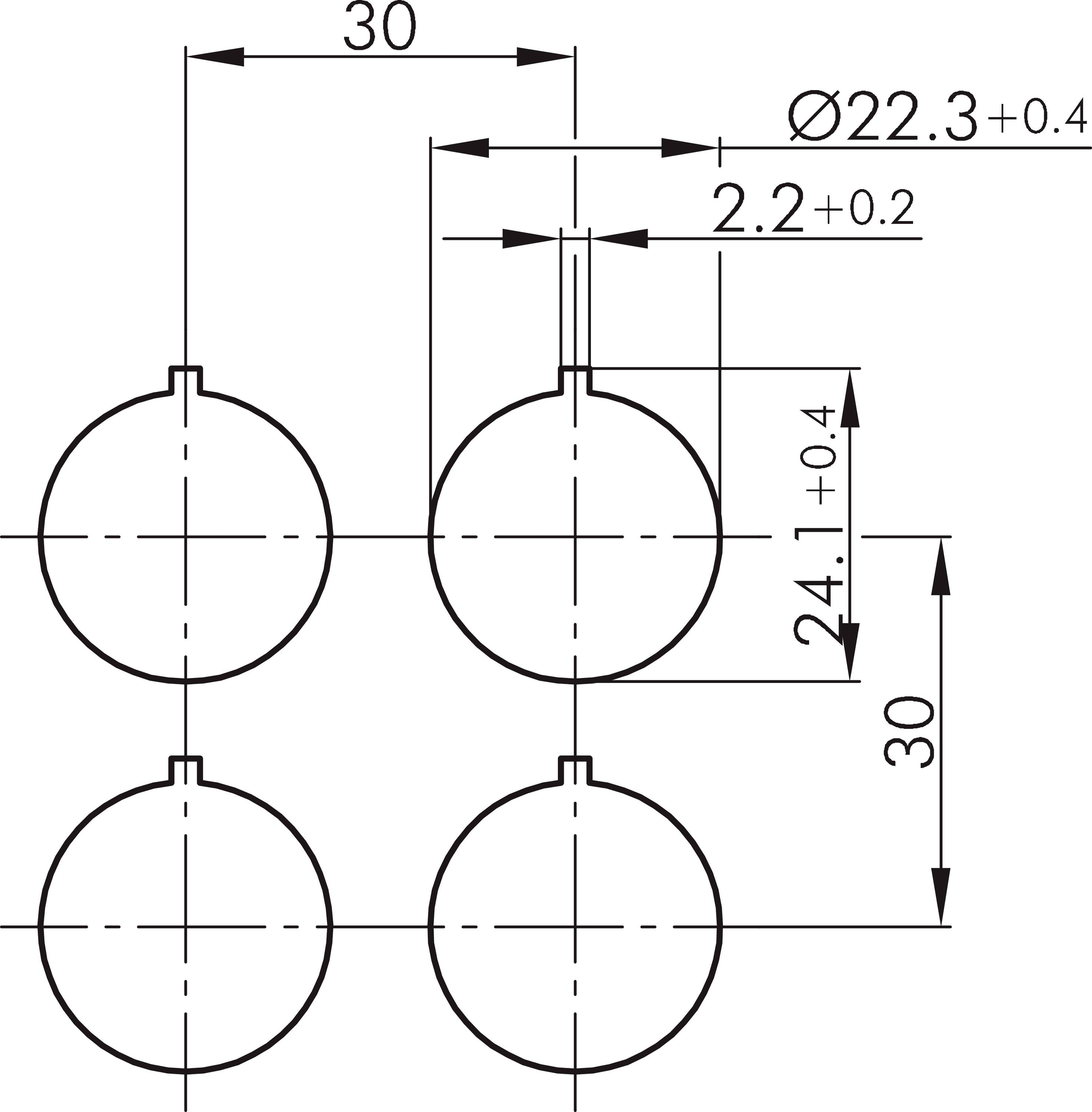

Ett tekniskt diagram visar fyra cirklar i kvadratisk placering med mått: diameter 22,3 mm, avstånd 30 mm, vertikal orientering 24,1 mm.

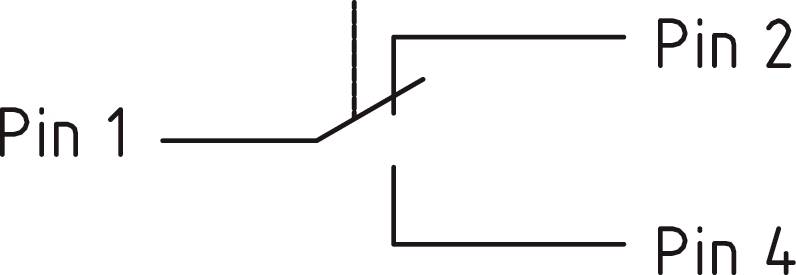

En enkel elektrisk kretsschema visar en anslutning från Pin 1 till Pin 2 och Pin 4, utan komplexa komponenter eller märkningar.

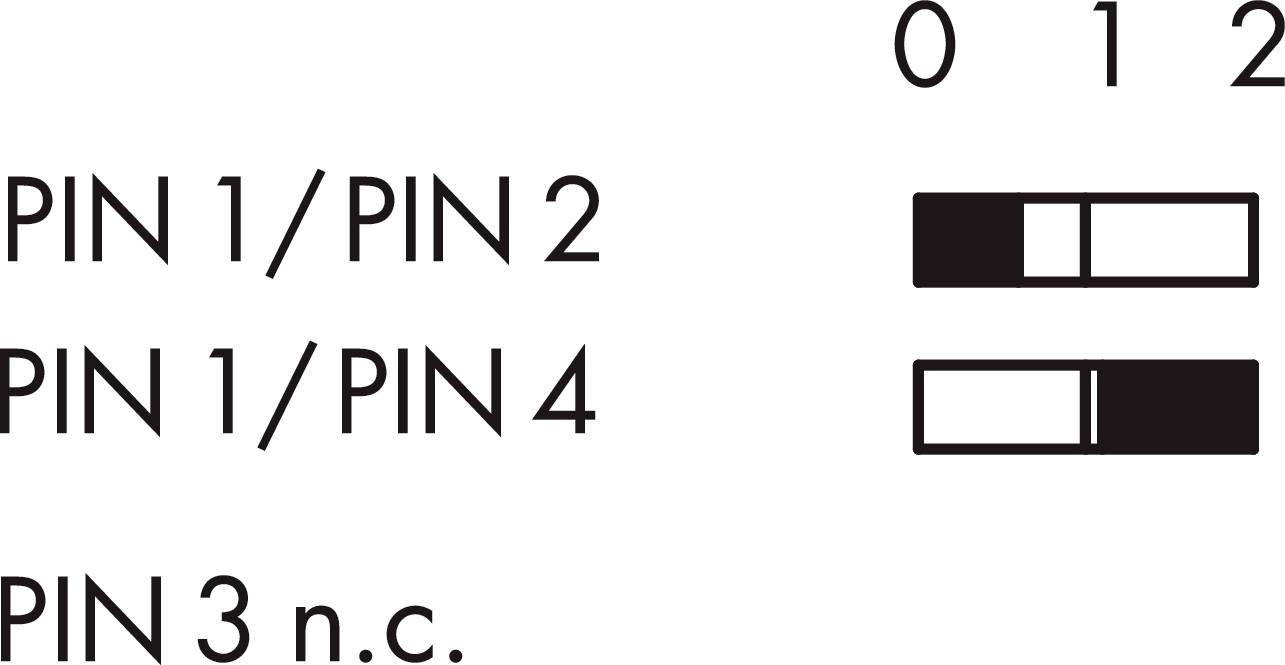

'PIN 1/PIN 2' är förbunden vid 0 och 1, 'PIN 1/PIN 4' vid 2; 'PIN 3 n.c.' förblir oförbunden.
1/5
Liknande avbildning
Förpackningstyp
Piece
Typ av produkt
Tryckströmställare
Typ av ljus
ingen
Kontakttyp
1 NO
1 NC
Anslutning
M12-kontakt
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Okänd leveranstid
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
600,00 kr
3
3% = 58,50 kr
580,50 kr
5
5% = 136,50 kr
572,70 kr
10
5% = 324,60 kr
567,54 kr
25
6% = 958,50 kr
561,66 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (600,00 kr / stycken)
600,00 kr
prav.tax.untaxed exkl. moms
exkl. 79,20 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

Förpackningstyp

Piece

Typ av produkt

Tryckströmställare

Switch/tryckknapp - specifikationer

med anslutningskabel

Kapslings-/knappfärg

Silver

Funktioner

momentan

Typ av ljus

ingen

Kontakttyp

1 NO

1 NC

Kontaktmaterial

AgNi

Anslutning

M12-kontakt

Min. temperatur

-40 °C

Max. temperatur

+80 °C

Längd

25 cm

Monterings-Ø

22.3 mm

Frontplattsurtag

22.3 mm

IP65

IP67

Innehåll

1 st

Typ

STOI_M01

Dokument & nedladdningar

Datablad

Datablad 2865182 Schlegel STOI_M01 Tryckströmställare momentan IP65, IP67 1 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2865182 Schlegel STOI_M01 Tryckströmställare momentan IP65, IP67 1 st Piece

Beskrivning

Tips

I beskrivningen av kopplingslägen betyder värden inom parentes att funktionen är avkännande.
