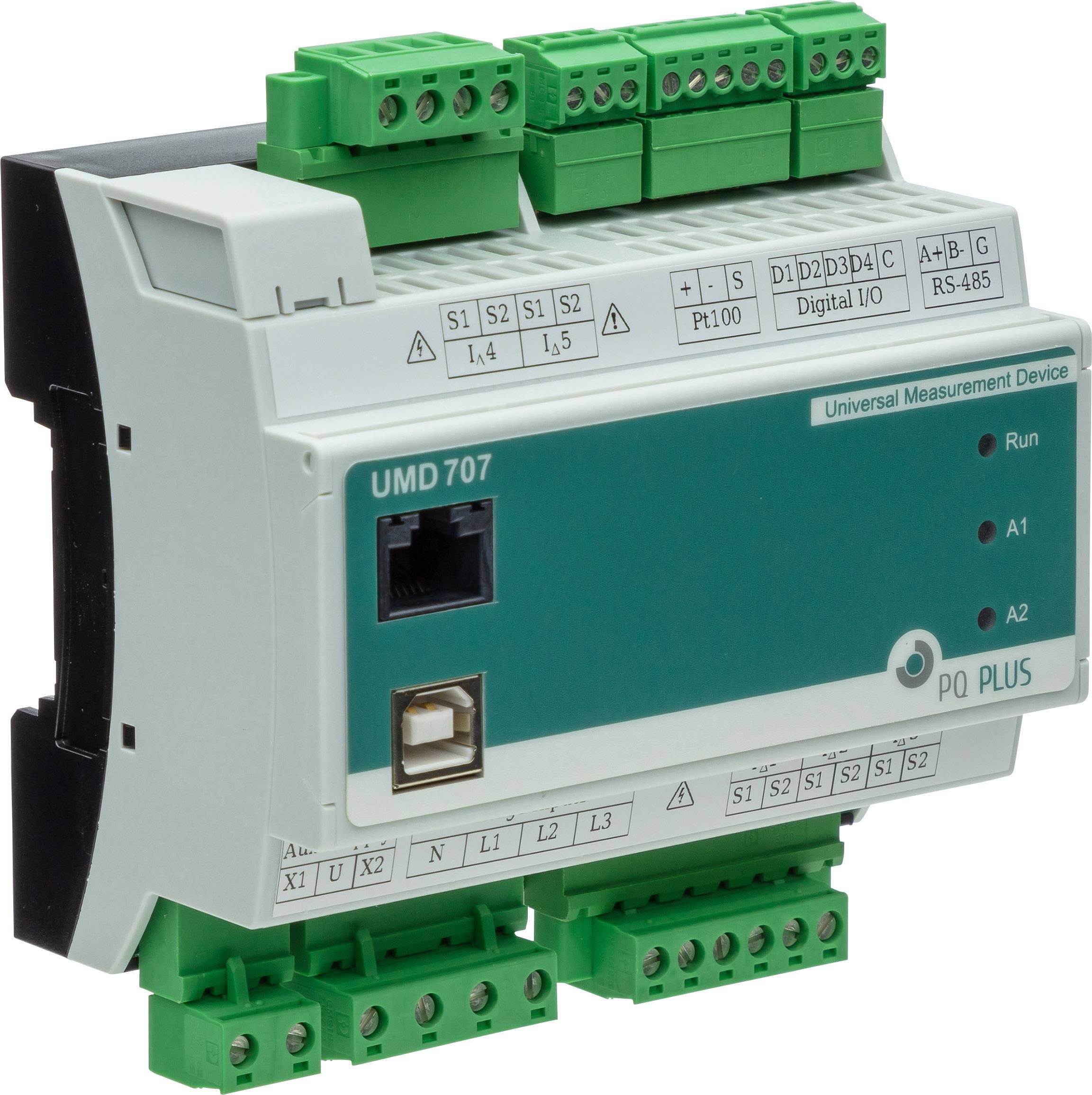

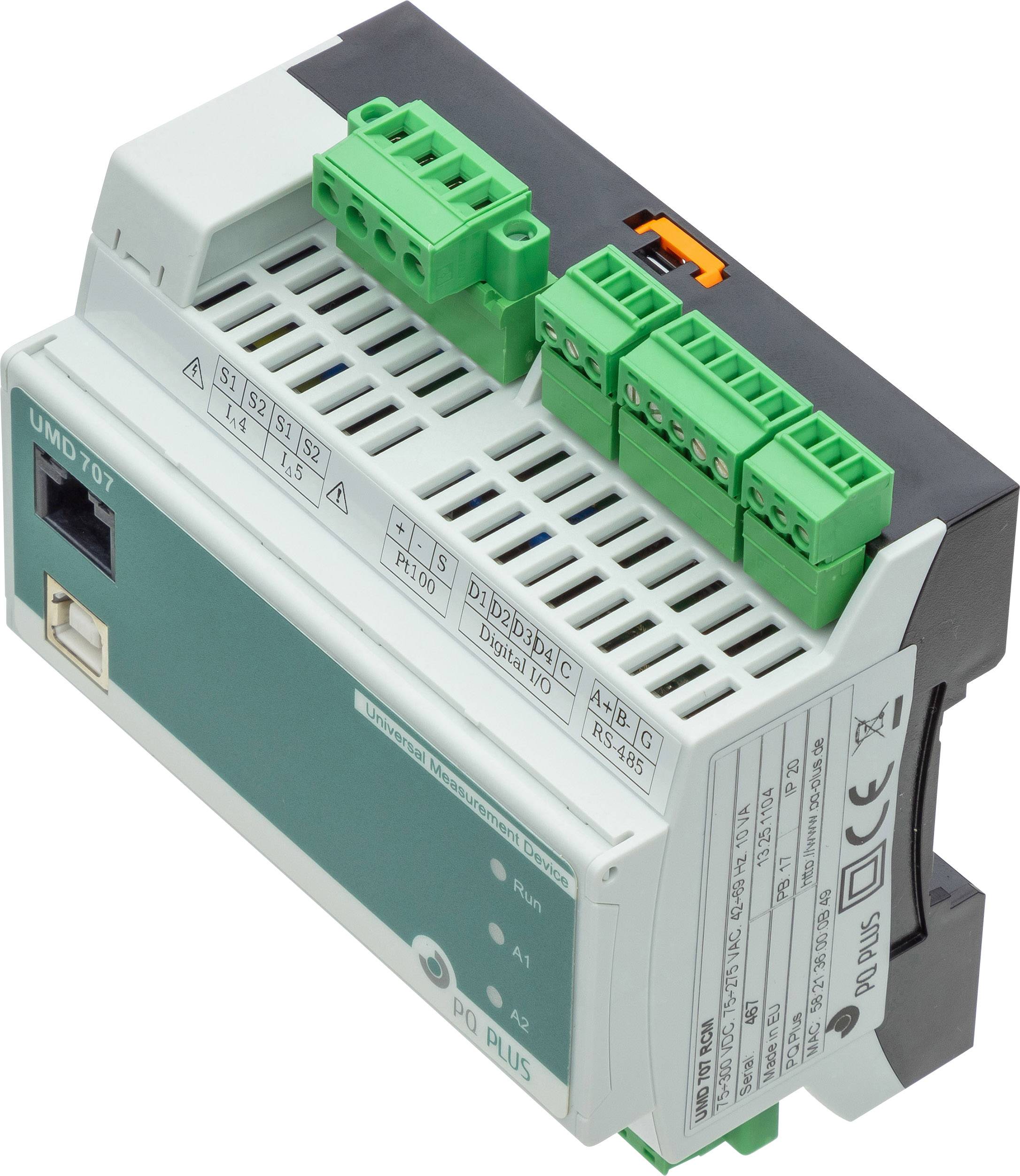

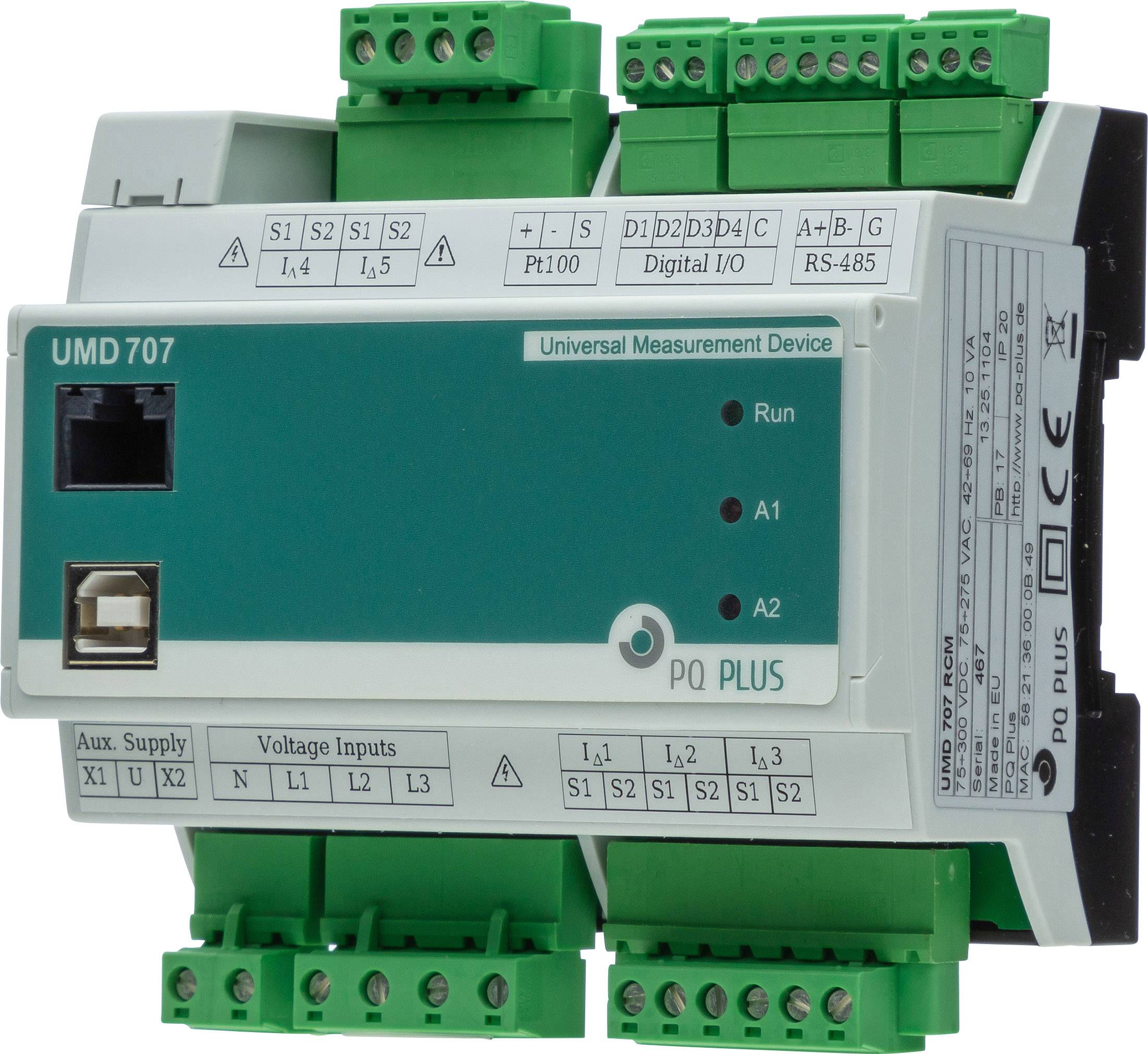

PQ Plus UMD 707RCM Universalmätapparat
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (12 090,00 kr / stycken)
12 090,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Mätinstrument
- Gränssnitt: RS485, Ethernet, front-USB
- 4 digitala in-/utgångar
- LCD
- Minne: 512 MB
- 3 spännings-, 5 differensströmingångar
- 1 PT100-ingång
- Harmonisk per ordning 1 - 128 för U/I.
- I kombination med modul PQ s: Mätning och registrering av nätkvalitet enligt din en 50160
Tekniska specifikationer
- Typ av produkt
Universalmätapparat
- Mätfunktioner
Ström
- Messbereich (min.)
5 V
- Typ
UMD 707RCM
- Messbereich (max.)
1470 V
- Bild - Displayteknik
LCD
IP20
- Inbyggnadsbredd
107 mm
- Inbyggnadshöjd
90 mm
- Mått.
(L x B x H) 58 x 107 x 90 mm
- Monteringsdjup
58 mm
- Mätningskategori
CAT III 300 V
- Bredd
107 mm
- Höjd
90 mm
- Längd
58 mm
- Gränssnitt
Ethernet Modbus TCP
Dokument & nedladdningar
Datablad
Datablad 2143168 PQ Plus UMD 707RCM Universalmätapparat
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2143168 PQ Plus UMD 707RCM Universalmätapparat
Beskrivning
UMD 707RCM är en kompakt High-End fel-strömmätare för montering på din-skena. Den mäter 5-kanalers felström (typ A) och spänningskvaliteten (övertoner upp till 128. Harmoniskt; spänningsfall 40 μsek). Mätning sker via RCM-CT felströmsomvandlare. Enheten har ett stort 512 MB minne. Via Ethernet-gränssnittet kan enheten nås och via den tillhörande webbserver kan du läsa av mätvärden i realtid. Därigenom är även internetprotokoll som NTP avläsbara. SPS-system och byggnadsstyrningssystem kan enkelt anslutas
Modbus TCP kan binas. Digitala in-/utgångar och ett seriellt RS485-gränssnitt är integrerade. Med Firmware-modul Go kan du aktivera oscilloskopfunktioner för spänning och ställa in triggningar för gränsvärdesreslutat. Dessutom finns en PT100-ingång.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Modbus TCP kan binas. Digitala in-/utgångar och ett seriellt RS485-gränssnitt är integrerade. Med Firmware-modul Go kan du aktivera oscilloskopfunktioner för spänning och ställa in triggningar för gränsvärdesreslutat. Dessutom finns en PT100-ingång.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Mätning:
- Spänning (ULL; ULN) U1; U2; U3, UN, U12; U23; U31 kl. 0,05
- ström Idiff kl. 0,05, effekt aktiv-/reaktiv effekt import/export per fas L1; L2; L3; per tariff T1; T2; T3
- P1; P2; P3; PN; import 3P; export kl. 0,1
- reaktiv effekt Q1, Q2, Q3; QN; 3Q kl. 1
- skenbar effekt S1; S2; S3; SN; 3S kl. 0,2
- harmonisk distorsionseffekt D1; D2; D3; DN
- effektfaktor cos phi PF1, PF2, PF3; PFN, PF, cos phil1, cos phi2, COphi3 kl. 0,5
- symmetri ja
- övertonseffekt THDU1; THDU2; THDU3; THDUN; THDU12; HDU23; TU31 kl. HDU31
- , HDI1, HDU31, HDU1 THDI2; THDI3; THDIN kl. 1
- harmonisk per ordning 1. Till 128. För U/i
- distorsion U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh
- frekvens 40...70 Hz kl. 0,02
- aktiv mätning av 4 kvadranter import/ export per fas; per tariff; totalt kl. 0,2 s
- bländare 4; bländare; Total kl. 2
- Flicker P st; P it kl. 2
- datalogger:
- Minne (Flash) ULN; ULL; i; P; Q; s; D; THDU; THDI; f; UFH; status i/O
- energi aktiv-/reaktiv effekt import/export per fas L1; L2; L3; per tariff T1; T2; T3
- spänningsinbrott alternativ: PQ s
- oscillogramfunktion tillval: Go
- ytterligare funktioner:
- Larm logik
- gränsvärden för över-/underskridning
- digitala i/O 4 digitala in-/utgångar, 100 V AC/DC, 100 mA;analoga i/O 1x PT100
- -minne 512 MB flashminne sek
- ; min; h; dagar; månad; år
- kommunikation:
- RS485 Modbus
- Ethernet 100 Mbit/s
- USB
- Elektrisk anslutning:
- Matningsspänning U:85...275 V AC U:20...50 V AC / 20...75 V DC
- effektförbrukning 10 VA/5 W
- överspänningskategori CAT III/300 V
- mätområden:
- Mätspänning 5..1470 V AC
- överbelastning 2,21 kV LN/1S 1300 V AC U/N
- Impedanedanesion 3,9 MOhm
- ingångssignal X/1//5 A; RCM
- överström 3x i (max. 70 A/1 s)
- samplingshastighet 28,8 kHz
- samplingsfrekvens:
- Temperatur drift T:-20 °C....60 °C
- temperaturområde lager T:-30 °C...88 °C
- Elektromagnetisk kompatibilitet:
- Strålning en 61000-4-2...-3...-4... -5... -6...
- -11 strålning en 55011 kl. A, en 55022 A kl.
- IP20
- mått:
- BxHxD (mm) 107x90x58
Ingår i leveransen
- UMD 707RCM
- Envis Basic
