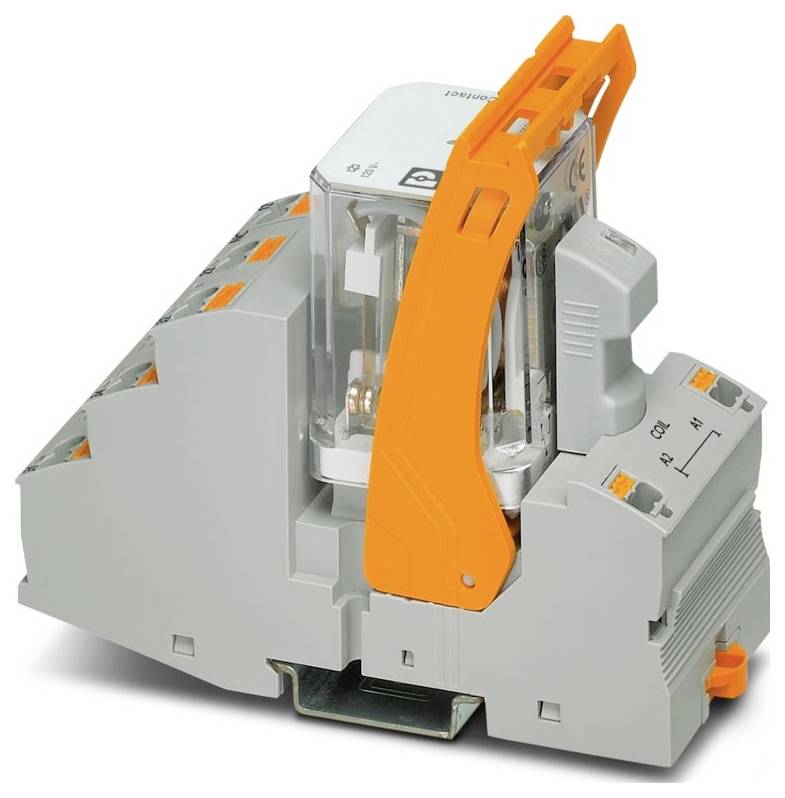

Phoenix Contact RIF-4-RPT-LV-120AC/3X21 Relämodul 3 switch Piece 5 st
Förpackningstyp
Piece
Typ av produkt
Relämodul
Kontakttyp
3 switch
Växelspänning (max.)
440 V/AC
Typ
RIF-4-RPT-LV-120AC/3X21
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal (förpackningsstorlek 5 st)
Toal (358,00 kr / stycken)
1 790,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: RIFLINE complete
- Anslutningstyp: Push-in-anslutning
- Ledararea flexibel: 0,14 mm²... 2,5 m²;0,14 m² 2,5 m² (ändhylsa med plasthylsa);0,14 m² ... 1 m² (ändhylsa med plasthylsa, två ledare på dubbelklämma)
- Ledararea styv: 0,14 mm²... 2,5 mm²
- Ledararea AWG: 26... 14 (styv);26... 14 (flexibel)
- Bredd: 43 mm
- Höjd: 111 mm
- Djup: 90 mm
- Färg: Grå (RAL 7042)
- Miljöförhållanden
- Temperaturintervall (drift): -40 °C ... 40 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Standarder/bestämmelser: IEC 60947-5-1
- Montering: Dragskenamontering
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: III
- Föroreningsgrad: 2
- Avisoleringslängd 10 mm
- Montering: valfri position
- Identifiering: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- Maximal effektförlust vid nominellt förhållande 2,88 W.
- Diameter: 3,2 mm
- Driftsätt 100 % ED
- Ingångsspänningsområde: 102 V AC ... 132 V AC (20 °C)
- Artikelmått: Artikelmått
- Monteringsanvisning: Kan staplas utan avstånd
- Skyddskrets: varistor
- Mager gas: Mager gasest
- Brytspänning max: 440 V AC;250 V DC
- Användning: Universell
- Borrhål: Borrhål
- Inkopplingsström maximalt 50 A (20 ms, slutare)
- Isolering: Basisolering
- Datavårdsstånd: Nivå för datavård
- Datum för senaste underhåll: 20.01.2026
- NOMINELL INGÅNGSSPÄNNING UN 120 V AC
- Ingångsspänningsområde baserat på UN: Se diagram
- Typisk ingångsström vid UN 24 mA
- Visning av driftspänning: LED gul
- Kontaktutförande 3 växlare
- Gränsström kontinuerligt 8 A (se diagram)
- Brännbarhetsklass UL 94 (hölje): V2 (hölje)
- Isolationsmärkspänning: 250 V AC
- Märkstötspänning 4 kV
- Kapslingsklass (reläsockel): IP20 (reläsockel)
- Skyddsklass (relä) RT i (relä)
- Strömbrytare
- Livslängd mekanisk: Ca 107 omslagscykler
- Provningsspänning (lindning/kontakt) 2,5 kVeff (50 Hz, 1 min, lindning/kontakt)
- Organismer har påvisats hos patienten genom odling från purulent purulent material
- Drivning: Monostabilt
- Drivning (polarisering): Polerad
- Svarstid typisk: 5 ms ... 25 ms
- Typ av kopplingskontakt: Enkelkontakt
- Kontaktmaterial: Agni
- Brytspänning minimum: 10 V (24 mA)
- Brytström minimum: 10 mA (24 V)
- FRÅNKOPPLINGSEFFEKT (RESISTIV LAST) MAX: 216 W (24 V DC) ;124 W (48 V DC);108 W (60 V DC);52 W (110 V DC);70 W (220 V DC) ;2250 VA (250 V AC);4000 VA (440 V AC)
- Provningsspänning (kontakt/kontakt) 2,5 kVeff (50 Hz, 1 min., kontakt/kontakt)
- Nätfrekvens 50/60 Hz
- Fritidsområde typiskt: 5 ms ... 20 ms.
- Motorbelastning enligt UL 508: 1/3 HP, 120 V AC (enfas-växelströmsmotor);1/2 HP, 240 V AC (enfas-växelströmsmotor);1/2 HP, 240 V AC (trefasmotor)
- Kontaktsida: Kontaktsida
- Spolspänning 120 V AC
- Brukskategori CB Scheme (IEC 60947-5-1): AC15, 1,5 A/240 V (slutare);DC13, 2 A/240 V (slutare)
- 3-fas motorlast 1500 W.
- Förpackningstyp
Piece
- Typ av produkt
Relämodul
- Typ
RIF-4-RPT-LV-120AC/3X21
- Anslutning
Push-in-fjäderanslutning
- Driftspänning (min.)
102 V/AC
- Utlösningsspänning (max.)
132 V/AC
- Kontakttyp
3 switch
- Kontaktmaterial
AgNi
- Växelspänning (max.)
440 V/AC
- Max. bryteffekt
4000 VA
- funktioner
med fästbygel
IP20
- Max. temperatur
85 °C
- Min. temperatur
-40 °C
- Djup
90 mm
- Bredd
43 mm
- Höjd
111 mm
- Mått.
(B x H x D) 43 x 111 x 90 mm
- Innehåll
5 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3579729 Phoenix Contact RIF-4-RPT-LV-120AC/3X21 Relämodul 3 switch Piece 5 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3579729 Phoenix Contact RIF-4-RPT-LV-120AC/3X21 Relämodul 3 switch Piece 5 st
Beskrivning
Förmonterad relämodul med push-in-anslutning, bestående av: Reläsockel, effektkontaktrelä, instickbar display-/avstörningsmodul och hållarbygel. Kontaktutförande 3 växlare. Ingångsspänning: 120 V/AC.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
