Phoenix Contact RIF-4-RPT-LDP-24DC/3X21 Relämodul 3 switch 5 st

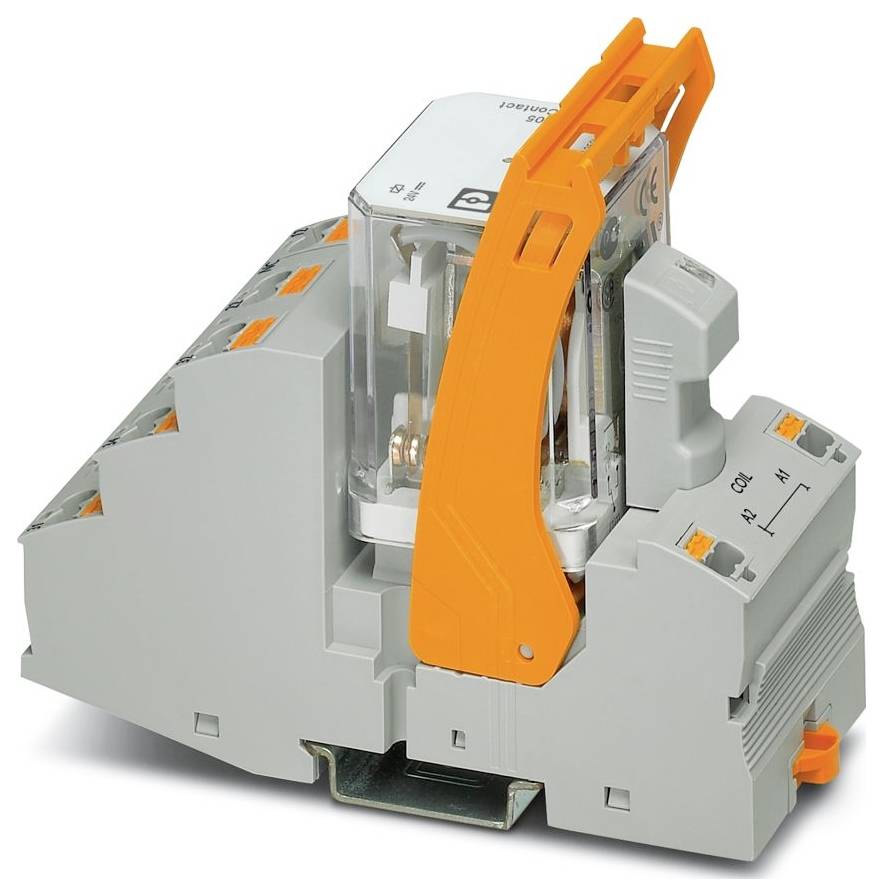

En grå och orange industriell elkcomponent med genomskinligt hölje, använd för att ansluta kretsar i en kontrollpanelmiljö.

Liknande avbildning

Typ av produkt

Relämodul

Kontakttyp

3 switch

Växelspänning (max.)

440 V/AC

Typ

RIF-4-RPT-LDP-24DC/3X21

Anslutning

Push-in-fjäderanslutning

Datablad (PDF)

Leverans tis. 29 sep.

60 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 5 st)

Set

Toal (270,40 kr / stycken)

1 352,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: RIFLINE complete
Anslutningstyp: Push-in-anslutning
Ledararea flexibel: 0,14 mm²... 2,5 m²;0,14 m² 2,5 m² (ändhylsa med plasthylsa);0,14 m² ... 1 m² (ändhylsa med plasthylsa, två ledare på dubbelklämma)
Ledararea styv: 0,14 mm²... 2,5 mm²
Ledararea AWG: 26... 14 (styv);26... 14 (flexibel)
Bredd: 43 mm
Höjd: 111 mm
Djup: 90 mm
Färg: Grå (RAL 7042)
Miljöförhållanden
Temperaturintervall (drift): -40 °C ... 60 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Standarder/bestämmelser: IEC 60947-5-1
Montering: Dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori: III
Föroreningsgrad: 2
Avisoleringslängd 10 mm
Montering: valfri position
Identifiering: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximal effektförlust vid nominellt förhållande 1,34 W.
Diameter: 3,2 mm
Driftsätt 100 % ED
Ingångsspänningsområde: 20,4 V DC ... 26,4 V DC (20 °C)
Artikelmått: Artikelmått
Monteringsanvisning: Kan staplas utan avstånd
Skyddskrets: Frihjulsdiod
Mager gas: Mager gasest
Brytspänning max: 440 V AC;250 V DC
Användning: Universell
Borrhål: Borrhål
Inkopplingsström maximalt 50 A (20 ms, slutare)
Isolering: Basisolering
Datavårdsstånd: Nivå för datavård
Datum för senaste underhåll: 20.01.2026
NOMINELL INGÅNGSSPÄNNING UN: 24 V DC
Ingångsspänningsområde baserat på UN: Se diagram
Typisk ingångsström vid UN 56 mA
Visning av driftspänning: LED gul
Kontaktutförande 3 växlare
Gränsström kontinuerligt 10 A (se diagram)
Brännbarhetsklass UL 94 (hölje): V2 (hölje)
Isolationsmärkspänning: 250 V AC
Märkstötspänning 4 kV
Kapslingsklass (reläsockel): IP20 (reläsockel)
Skyddsklass (relä) RT i (relä)
Strömbrytare
Livslängd mekanisk: Ca 107 omslagscykler
Provningsspänning (lindning/kontakt) 2,5 kVeff (50 Hz, 1 min, lindning/kontakt)
Organismer har påvisats hos patienten genom odling från purulent purulent material
Drivning: Monostabilt
Drivning (polarisering): Polerad
Tillslagstid standard: 20 ms
Frånslagstid typisk: 20 ms
Typ av kopplingskontakt: Enkelkontakt
Kontaktmaterial: Agni
Brytspänning minimum: 10 V (24 mA)
Brytström minimum: 10 mA (24 V)
FRÅNKOPPLINGSEFFEKT (RESISTIV LAST) MAX: 240 W (24 V DC) ;124 W (48 V DC);108 W (60 V DC);52 W (110 V DC);70 W (220 V DC) ;2500 VA (250 V AC);4000 VA (440 V AC)
Provningsspänning (kontakt/kontakt) 2,5 kVeff (50 Hz, 1 min., kontakt/kontakt)
Motorbelastning enligt UL 508: 1/3 HP, 120 V AC (enfas-växelströmsmotor);1/2 HP, 240 V AC (enfas-växelströmsmotor);1/2 HP, 240 V AC (trefasmotor)
Kontaktsida: Kontaktsida
Spolspänning 24 V DC
Brukskategori CB Scheme (IEC 60947-5-1): AC15, 1,5 A/240 V (slutare);DC13, 2 A/240 V (slutare)
3-fas motorlast 1500 W.

Typ av produkt: Relämodul

Typ: RIF-4-RPT-LDP-24DC/3X21

Anslutning: Push-in-fjäderanslutning

Driftspänning (min.): 20.4 V/DC

Utlösningsspänning (max.): 26.4 V/DC

Svarstid: 20 ms

Falltid: 20 ms

Kontakttyp: 3 switch

Kontaktmaterial: AgNi

Växelspänning (max.): 440 V/AC

Max. bryteffekt: 4000 VA

funktioner: med fästbygel

: IP20

Max. temperatur: 85 °C

Min. temperatur: -40 °C

Djup: 90 mm

Bredd: 43 mm

Höjd: 111 mm

Mått.: (B x H x D) 43 x 111 x 90 mm

Innehåll: 5 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3579739 Phoenix Contact RIF-4-RPT-LDP-24DC/3X21 Relämodul 3 switch 5 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3579739 Phoenix Contact RIF-4-RPT-LDP-24DC/3X21 Relämodul 3 switch 5 st

Beskrivning

Förmonterad relämodul med push-in-anslutning, bestående av: Reläsockel, effektkontaktrelä och hållarbygel. Kontaktutförande 3 växlare. Ingångsspänning: 24 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
