Phoenix Contact RIF-2-RPT-LDP-24DC/2X21 Relämodul 2 switch Piece 10 st

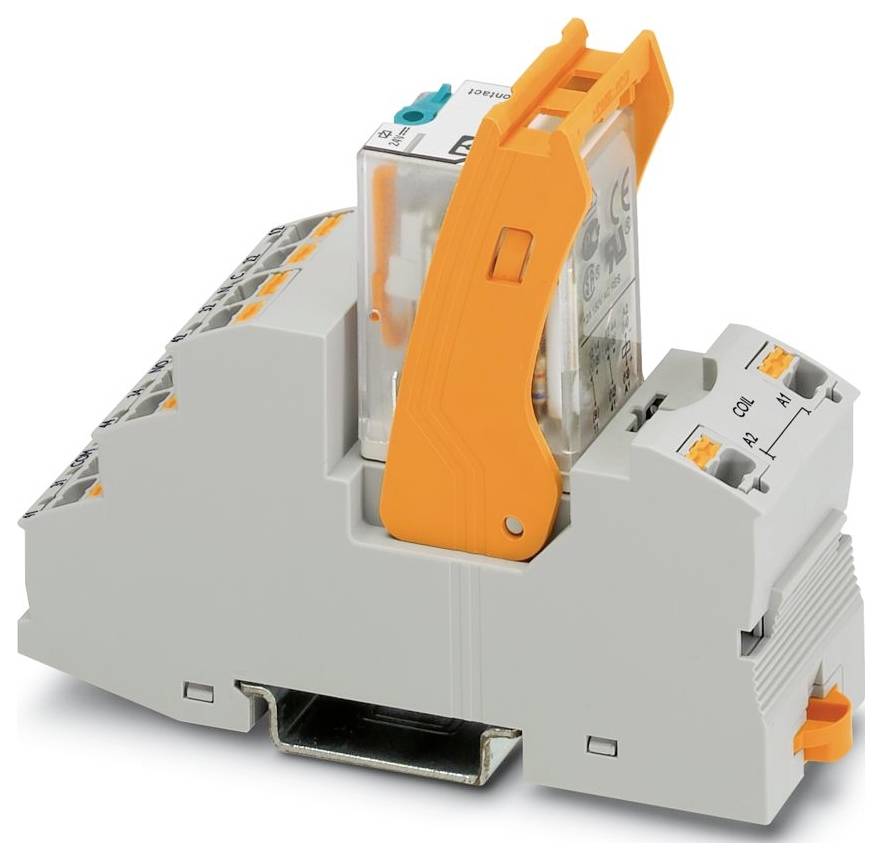

En terminal block med en orange spak och ansluten relä modul, använd för elektriska anslutningar och kretshantering.

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Relämodul

Kontakttyp

2 switch

Växelspänning (max.)

250 V DC/AC

Typ

RIF-2-RPT-LDP-24DC/2X21

Datablad (PDF)

Leverans tis. 29 sep.

3635 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Set

Toal (127,20 kr / stycken)

1 272,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: RIFLINE complete
Anslutningstyp: Push-in-anslutning
Ledararea flexibel: 0,14 mm²... 1,5 m²;0,14 m² 1,5 m² (ändhylsa med plasthylsa);0,14 m² ... 1 m² (ändhylsa med plasthylsa, två ledare på dubbelklämma)
Ledararea styv: 0,14 mm²... 1,5 mm²
Ledararea AWG: 26... 16 (styv);26... 16 (flexibel)
Bredd: 31 mm
Höjd: 96 mm
Djup: 75 mm
Färg: Grå (RAL 7042)
Miljöförhållanden
Temperaturintervall (drift): -40 °C ... 60 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Standarder/bestämmelser: IEC 60947-5-1
Montering: Dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori: III
Föroreningsgrad: 2 (märkspänning 230/400 V)
Avisoleringslängd: 8 mm
Montering: valfri position
Identifiering: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximal effektförlust vid nominellt förhållande 1,01 W.
Diameter: 3,2 mm
Driftsätt 100 % ED
Ingångsspänningsområde: 19,2 V DC ... 30 V DC (20 °C)
Artikelmått: Artikelmått
Monteringsanvisning: Kan staplas utan avstånd
Skyddskrets: Frihjulsdiod
Mager gas: Mager gasest
Kopplingsspänning 250 V AC/DC
Användning: Universell
Borrhål: Borrhål
Inkopplingsström maximalt 30 A (20 ms, slutare)
Isolering: Basisolering
Datavårdsstånd: Nivå för datavård
Datum för senaste underhåll: 20.01.2026
NOMINELL INGÅNGSSPÄNNING UN: 24 V DC
Ingångsspänningsområde baserat på UN: Se diagram
Typisk ingångsström vid UN 42 mA
Visning av driftspänning: LED gul
Kontaktutförande: 2 växlare
Gränsström kontinuerligt 10 A (se diagram)
Brännbarhetsklass UL 94 (hölje): V2 (hölje)
Isolationsmärkspänning: 250 V AC
Märkstötspänning 4 kV
Kapslingsklass (reläsockel): IP20 (reläsockel)
Skyddsklass (relä) RT i (relä)
Strömbrytare
Livslängd mekanisk: Ca 2 x 107 omslagscykler
Provningsspänning (lindning/kontakt) 2,5 kVeff (50 Hz, 1 min, lindning/kontakt)
Organismer har påvisats hos patienten genom odling från purulent purulent material
Drivning: Monostabilt
Drivning (polarisering): Polerad
Tillslagstid standard: 13 ms
Frånslagstid typisk: 14 ms
Typ av kopplingskontakt: Enkelkontakt
Kontaktmaterial: Agni
Brytspänning minimum: 5 V (24 mA)
Brytström minimum: 5 mA (24 V)
Frånkopplingseffekt (resistiv last) max: 240 W (vid 24 V DC);124 W (vid 48 V DC);108 W (vid 60 V DC);52 W (vid 110 V DC);48 W (vid 220 V DC);2500 VA (vid 250 V AC)
Brytförmåga: 2 A (vid 24 V, DC13);0,22 A (vid 120 V, DC13);0,11 A (vid 250 V, DC13);3 A (vid 120 V, AC15);1,5 A (vid 240 V, AC15)
Provningsspänning (kontakt/kontakt) 2,5 kVeff (50 Hz, 1 min., kontakt/kontakt)
Spolspänning 24 V DC

Förpackningstyp: Piece

Typ av produkt: Relämodul

Typ: RIF-2-RPT-LDP-24DC/2X21

Anslutning: Push-in-fjäderanslutning

Driftspänning (min.): 19.2 V/DC

Utlösningsspänning (max.): 30 V/DC

Svarstid: 13 ms

Falltid: 14 ms

Kontakttyp: 2 switch

Kontaktmaterial: AgNi

Växelspänning (max.): 250 V DC/AC

Max. bryteffekt: 2500 VA

funktioner: med fästbygel

: IP20

Max. temperatur: 85 °C

Min. temperatur: -40 °C

Djup: 75 mm

Bredd: 31 mm

Höjd: 96 mm

Mått.: (B x H x D) 31 x 96 x 75 mm

Innehåll: 10 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3579657 Phoenix Contact RIF-2-RPT-LDP-24DC/2X21 Relämodul 2 switch Piece 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3579657 Phoenix Contact RIF-2-RPT-LDP-24DC/2X21 Relämodul 2 switch Piece 10 st

Beskrivning

Förmonterad relämodul med push-in-anslutning, bestående av: Reläsockel, effektkontaktrelä och hållarbygel. Kontaktutförande: 2 växlare. Ingångsspänning: 24 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
