Phoenix Contact RIF-1-RPT-LV-230AC/2X21AU Relämodul 2 switch Piece 10 st

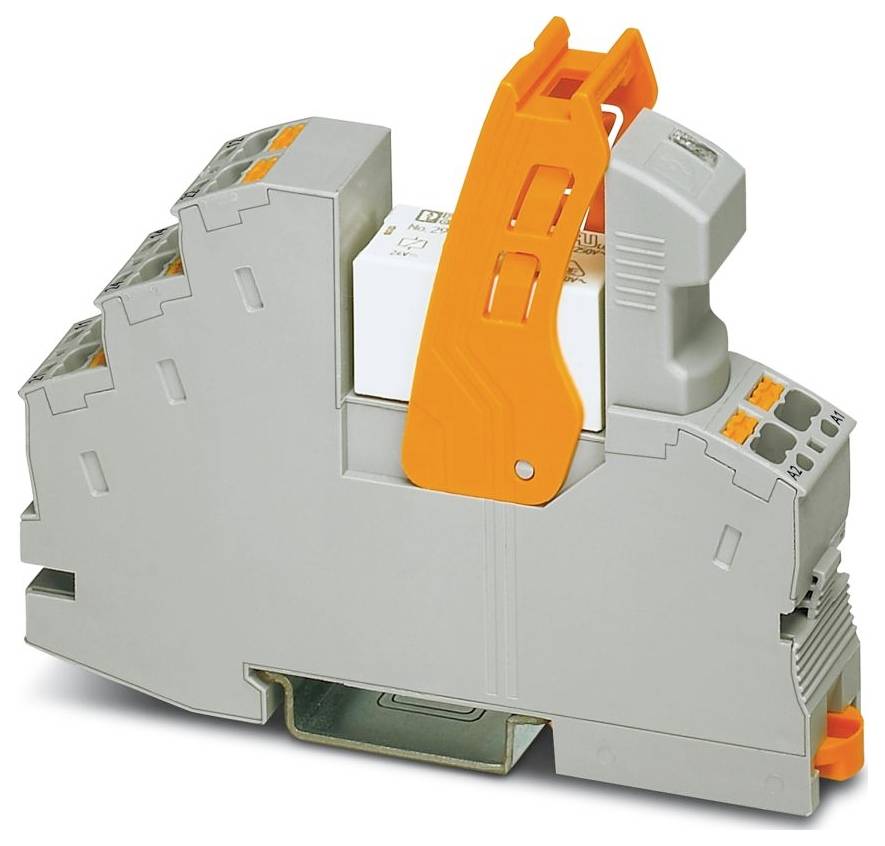

En grå och orange industriell relämodul med elektriska kontakter på toppen, utformad för användning i automationskontrollsystem.

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Relämodul

Kontakttyp

2 switch

Växelspänning (max.)

250 V DC/AC

Typ

RIF-1-RPT-LV-230AC/2X21AU

Datablad (PDF)

Leverans tis. 29 sep.

63 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Set

Toal (143,20 kr / stycken)

1 432,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: RIFLINE complete
Anslutningstyp: Push-in-anslutning
Ledararea flexibel: 0,14 mm²... 1,5 m²;0,14 m² 1,5 m² (ändhylsa med plasthylsa);0,14 m² ... 1 m² (ändhylsa med plasthylsa, två ledare på dubbelklämma)
Ledararea styv: 0,14 mm²... 1,5 mm²
Ledararea AWG: 26... 16 (styv);26... 16 (flexibel)
Bredd: 16 mm
Höjd: 96 mm
Djup: 75 mm
Färg: Grå (RAL 7042)
Miljöförhållanden
Temperaturintervall (drift): -40 °C ... 50 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Standarder/bestämmelser: IEC 60947-5-1
Observera: Följande värden gäller för förstört guldskikt
Montering: Dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori: III
Föroreningsgrad: 2
Avisoleringslängd: 8 mm
Montering: valfri position
Obs! För drift: Bygel FBS 2-6... För ingångssidan (A2) och kontaktbrygga FBS-2-8... För utgångssidan (11/ 21)
Identifiering: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximal effektförlust vid nominellt förhållande 1,4 W.
Diameter: 3,2 mm
Driftsätt 100 % ED
Ingångsspänningsområde: 184 V AC ... 264,5 V AC (20 °C)
Artikelmått: Artikelmått
Monteringsanvisning: Kan staplas utan avstånd
Skyddskrets: varistor
Mager gas: Mager gasest
Kopplingsspänning 250 V AC/DC
Användning: Universell
Borrhål: Borrhål
Inkopplingsström maximalt 12 A (20 ms, slutare)
Isolering: Säker separering mellan ingång och utgång;basisolering mellan växlarna
Datavårdsstånd: Nivå för datavård
Datum för senaste underhåll: 20.01.2026
NOMINELL INGÅNGSSPÄNNING UN 230 V AC
Ingångsspänningsområde baserat på UN: Se diagram
Typisk ingångsström vid UN 6 mA
Visning av driftspänning: LED gul
Kontaktutförande: 2 växlare
Gränsström kontinuerligt 50 mA
Brännbarhetsklass UL 94 (hölje): V2 (hölje)
Märkstötspänning: 6 kV (ingång / utgång);4 kV (mellan växlarna)
Kapslingsklass (reläsockel): IP20 (reläsockel)
Kapslingsklass (relä): RT III (relä)
Strömbrytare
Livslängd mekanisk: Ca 107 omslagscykler
Provningsspänning (lindning/kontakt) 2,5 kVeff (50 Hz, 1 min, lindning/kontakt)
Organismer har påvisats hos patienten genom odling från purulent purulent material
Drivning: Monostabilt
Drivning (polarisering): Polerad
Svarstid typisk: 3 ms ... 12 ms
Typ av kopplingskontakt: Enkelkontakt
Kontaktmaterial: Agni
Brytspänning minimum: 5 V (vid 10 mA)
Brytström minimum: 10 mA (vid 5 V)
Frånkopplingseffekt (resistiv last) max: 192 W (vid 24 V DC);96 W (vid 48 V DC);60 W (vid 60 V DC);44 W (vid 110 V DC);57 W (vid 220 V DC);2000 VA (vid 250 V AC)
Brytförmåga: 2 A (vid 24 V, DC13);0,2 A (vid 110 V, DC13);0,2 A (vid 250 V, DC13);2 A (vid 24 V, AC15);2 A (vid 120 V, AC15);2 A (vid 250 V, AC15)
Livslängd elektrisk: Se diagram
Nätfrekvens 50/60 Hz
Fritidsområde typiskt: 3 ms ... 20 ms.
Strömbrytare: Vid förstört guldskikt: Växla: Vid förstört guldskikt
Provningsspänning (växlare/växlare) 2,5 kVeff (50 Hz, 1 min, växlare/växlare)
Spolspänning 230 V AC
Brukskategori CB Scheme (IEC 60947-5-1): AC15, 1,5 A/240 V (slutare);AC15, 2 A/250 V (öppnare);DC13, 2 A/24 V (öppnare);DC13, 0,2 A/250 V (slutare)

Förpackningstyp: Piece

Typ av produkt: Relämodul

Typ: RIF-1-RPT-LV-230AC/2X21AU

Anslutning: Push-in-fjäderanslutning

Driftspänning (min.): 184 V/AC

Utlösningsspänning (max.): 264.5 V/AC

Kontakttyp: 2 switch

Kontaktmaterial: AgNi hårdförgyllning

Växelspänning (max.): 250 V DC/AC

Max. bryteffekt: 2000 VA

funktioner: med fästbygel

: IP20

Max. temperatur: 85 °C

Min. temperatur: -40 °C

Djup: 75 mm

Bredd: 16 mm

Höjd: 96 mm

Mått.: (B x H x D) 16 x 96 x 75 mm

Innehåll: 10 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3579660 Phoenix Contact RIF-1-RPT-LV-230AC/2X21AU Relämodul 2 switch Piece 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3579660 Phoenix Contact RIF-1-RPT-LV-230AC/2X21AU Relämodul 2 switch Piece 10 st

Beskrivning

Förmonterad relämodul med push-in-anslutning, bestående av: Reläsockel, flerlägesrelä, instickbar display-/avstörningsmodul och hållarbygel. Kontaktutförande: 2 växlare. Ingångsspänning: 230 V/AC.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
