Phoenix Contact RIF-1-RPT-LV-120AC/1X21 Relämodul 1 switch Piece 10 st

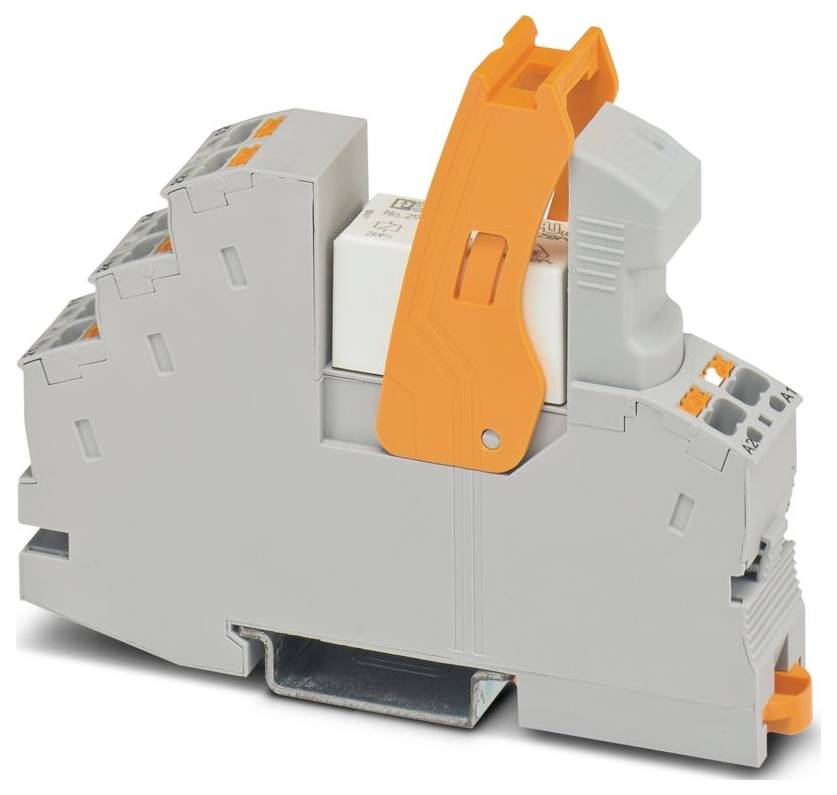

En grå elektrisk relä med en orange spak, med flera anslutningspunkter, lämplig för automatiserade kretskopplingar.

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Relämodul

Kontakttyp

1 switch

Växelspänning (max.)

250 V DC/AC

Typ

RIF-1-RPT-LV-120AC/1X21

Datablad (PDF)

Leverans tis. 29 sep.

6 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Set

Toal (119,20 kr / stycken)

1 192,00 kr

exkl. moms

Fri frakt

Endast 6 Set kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: RIFLINE complete
Anslutningstyp: Push-in-anslutning
Ledararea flexibel: 0,14 mm²... 1,5 m²;0,14 m² 1,5 m² (ändhylsa med plasthylsa);0,14 m² ... 1 m² (ändhylsa med plasthylsa, två ledare på dubbelklämma)
Ledararea styv: 0,14 mm²... 1,5 mm²
Ledararea AWG: 26... 16 (styv);26... 16 (flexibel)
Bredd: 16 mm
Höjd: 96 mm
Djup: 75 mm
Färg: Grå (RAL 7042)
Miljöförhållanden
Temperaturintervall (drift): -40 °C ... 50 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Standarder/bestämmelser: IEC 60947-5-1
Montering: Dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori: III
Föroreningsgrad: 2
Avisoleringslängd: 8 mm
Montering: valfri position
Obs! För drift: Bygel FBS 2-6... För ingångssidan (A2) och kontaktbrygga FBS-2-8... För utgångssidan (11/ 21)
Identifiering: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximal effektförlust vid nominellt förhållande 0,96 W.
Diameter: 3,2 mm
Driftsätt 100 % ED
Ingångsspänningsområde: 96 V AC ... 138 V AC (20 °C)
Artikelmått: Artikelmått
Monteringsanvisning: Kan staplas utan avstånd
Skyddskrets: varistor
Mager gas: Mager gasest
Kopplingsspänning 250 V AC/DC
Användning: Universell
Borrhål: Borrhål
Inkopplingsström maximalt 25 A (20 ms, slutare)
Isolering: Säker separering mellan ingång och utgång;basisolering mellan växlarna
Datavårdsstånd: Nivå för datavård
Datum för senaste underhåll: 20.01.2026
NOMINELL INGÅNGSSPÄNNING UN 120 V AC
Ingångsspänningsområde baserat på UN: Se diagram
Typisk ingångsström vid UN 8 mA
Visning av driftspänning: LED gul
Kontakttyp: 1 växlare.
Gränsström kontinuerligt 10 A (se diagram)
Brännbarhetsklass UL 94 (hölje): V2 (hölje)
Isolationsmärkspänning: 250 V AC
Märkstötspänning: 6 kV (ingång / utgång);4 kV (mellan växlarna)
Kapslingsklass (reläsockel): IP20 (reläsockel)
Kapslingsklass (relä): RT III (relä)
Strömbrytare
Livslängd mekanisk: Ca 107 omslagscykler
Provningsspänning (lindning/kontakt) 4 kVeff (50 Hz, 1 min, lindning/kontakt)
Organismer har påvisats hos patienten genom odling från purulent purulent material
Drivning: Monostabilt
Drivning (polarisering): Polerad
Svarstid typisk: 3 ms ... 12 ms
Typ av kopplingskontakt: Enkelkontakt
Kontaktmaterial: Agni
Brytspänning minimum: 12 V (10 mA)
Brytström minimum: 10 mA (12 V)
FRÅNKOPPLINGSEFFEKT (RESISTIV LAST) MAX: 240 W (24 V DC) ;58 W (48 V DC);48 W (60 V DC);50 W (110 V DC);80 W (220 V DC);2500 VA (250 V AC)
Livslängd elektrisk: Se diagram
Nätfrekvens 50/60 Hz
Fritidsområde typiskt: 3 ms ... 20 ms.
Spolspänning 120 V AC
Brukskategori CB Scheme (IEC 60947-5-1): AC15, 1,5 A/240 V (slutare);AC15, 3 A/250 V (öppnare);DC13, 2 A/24 V (öppnare);DC13, 0,2 A/250 V (slutare)

Förpackningstyp: Piece

Typ av produkt: Relämodul

Typ: RIF-1-RPT-LV-120AC/1X21

Anslutning: Push-in-fjäderanslutning

Driftspänning (min.): 96 V/AC

Utlösningsspänning (max.): 138 V/AC

Svarstid: 12 ms

Falltid: 20 ms

Kontakttyp: 1 switch

Kontaktmaterial: AgNi

Växelspänning (max.): 250 V DC/AC

Max. bryteffekt: 2500 VA

funktioner: med fästbygel

: IP20

Max. temperatur: 85 °C

Min. temperatur: -40 °C

Djup: 75 mm

Bredd: 16 mm

Höjd: 96 mm

Mått.: (B x H x D) 16 x 96 x 75 mm

Innehåll: 10 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3579687 Phoenix Contact RIF-1-RPT-LV-120AC/1X21 Relämodul 1 switch Piece 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3579687 Phoenix Contact RIF-1-RPT-LV-120AC/1X21 Relämodul 1 switch Piece 10 st

Beskrivning

Förmonterad relämodul med push-in-anslutning, bestående av: Reläsockel, effektkontaktrelä, instickbar display-/avstörningsmodul och hållarbygel. Kontakttyp: 1 växlare. Ingångsspänning: 120 V/AC.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
