Phoenix Contact RIF-0-RPT-24DC/21AU Relämodul 1 switch 10 st

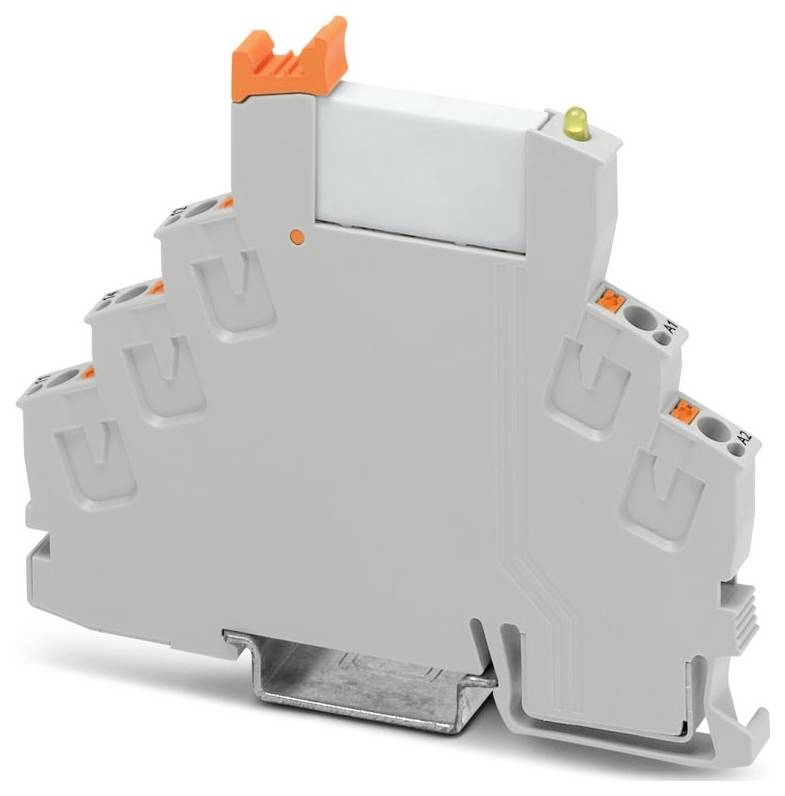

En grå modulär terminalblock med flera anslutningspunkter, försedd med orange spakhandtag för säker kabling.

Liknande avbildning

Typ av produkt

Relämodul

Kontakttyp

1 switch

Växelspänning (max.)

250 V DC/AC

Typ

RIF-0-RPT-24DC/21AU

Anslutning

Push-in-fjäderanslutning

Datablad (PDF)

Leverans tis. 29 sep.

1119 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Set

Toal (103,20 kr / stycken)

1 032,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: RIFLINE complete
Anslutningstyp: Push-in-anslutning
Ledararea flexibel: 0,14 mm²... 1,5 m²;0,14 m² 1,5 mm² (ändhylsa med plasthylsa)
Ledararea styv: 0,14 mm²... 1,5 mm²
Ledararea AWG: 24... 16
Bredd: 6,2 mm
Höjd: 93 mm
Djup: 78 mm
Färg: Grå (RAL 7042)
Miljöförhållanden
Temperaturintervall (drift): -40 °C ... 60 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Standarder/bestämmelser: IEC 60947-5-1
Observera: Följande värden gäller för förstört guldskikt
Montering: Dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori: III
Föroreningsgrad: 2
Avisoleringslängd: 8 mm
Montering: valfri position
Identifiering: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximal effektförlust vid nominellt förhållande 0,22 W.
Driftsätt 100 % ED
Ingångsspänningsområde: 19,2 V DC ... 36 V DC (20 °C)
Artikelmått: Artikelmått
Monteringsanvisning: Kan staplas utan avstånd
Skyddskrets: Frihjulsdiod
Mager gas: Mager gasest
Kopplingsspänning 250 V AC/DC
Användning: Universell
Inkopplingsström maximalt 50 mA
Isolering: Säker separering
Datavårdsstånd: Nivå för datavård
Datum för senaste underhåll: 20.01.2026
NOMINELL INGÅNGSSPÄNNING UN: 24 V DC
Ingångsspänningsområde baserat på UN: Se diagram
Typisk ingångsström vid UN 9 mA
Visning av driftspänning: LED gul
Kontakttyp: 1 växlare.
Gränsström kontinuerligt 6 A.
Brännbarhetsklass UL 94 (hölje): V2 (hölje)
Isolationsmärkspänning: 250 V AC
Märkstötspänning 6 kV
Kapslingsklass (reläsockel): IP20 (reläsockel)
Kapslingsklass (relä): RT III (relä)
Strömbrytare
Livslängd mekanisk: Ca 2 x 107 omslagscykler
Provningsspänning (lindning/kontakt) 4 kVeff (50 Hz, 1 min, lindning/kontakt)
Organismer har påvisats hos patienten genom odling från purulent purulent material
Drivning: Monostabilt
Drivning (polarisering): Polerad
Tillslagstid standard: 5 ms
Frånslagstid typisk: 8 ms
Typ av kopplingskontakt: Enkelkontakt
Kontaktmaterial AgSnO
Brytspänning minimum: 5 V (vid 100 mA)
Brytström minimum: 10 mA (vid 12 V)
Frånkopplingseffekt (resistiv last) max: 140 W (vid 24 V DC);20 W (vid 48 V DC);18 W (vid 60 V DC);23 W (vid 110 V DC);40 W (vid 220 V DC);1500 VA (vid 250 V AC)
Brytförmåga: 2 A (vid 24 V, DC13);0,2 A (vid 110 V, DC13);0,1 A (vid 220 V, DC13);3 A (vid 24 V, AC15);3 A (vid 120 V, AC15);3 A (vid 230 V, AC15)
Livslängd elektrisk: Se diagram
Strömbrytare: Vid förstört guldskikt: Växla: Vid förstört guldskikt
Spolspänning 24 V DC
Brukskategori CB Scheme (IEC 60947-5-1): AC15, 3 A/250 V (slutare);AC15, 1 A/250 V (öppnare);DC13, 1,5 A/24 V (slutare);DC13, 0,2 A/110 V (slutare);DC13, 0,1 A/220 V (slutare)

Typ av produkt: Relämodul

Typ: RIF-0-RPT-24DC/21AU

Anslutning: Push-in-fjäderanslutning

Driftspänning (min.): 19.2 V/DC

Utlösningsspänning (max.): 36 V/DC

Svarstid: 5 ms

Falltid: 8 ms

Kontakttyp: 1 switch

Kontaktmaterial: AgSnO + hårdförgyllning

Växelspänning (max.): 250 V DC/AC

Max. bryteffekt: 1500 VA

funktioner: med frilöpande diod

: IP20

Max. temperatur: 85 °C

Min. temperatur: -40 °C

Djup: 78 mm

Bredd: 6.2 mm

Höjd: 93 mm

Mått.: (B x H x D) 6.2 x 93 x 78 mm

Innehåll: 10 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3579691 Phoenix Contact RIF-0-RPT-24DC/21AU Relämodul 1 switch 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3579691 Phoenix Contact RIF-0-RPT-24DC/21AU Relämodul 1 switch 10 st

Beskrivning

Förmonterad relämodul med push-in-anslutning, bestående av: Reläsockel med utstötare och flerlags guldkontaktreläer. Kontakttyp: 1 växlare. Ingångsspänning: 24 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
