Phoenix Contact RIF-0-RPT-12DC/ 1 Relämodul 1 NO 10 st

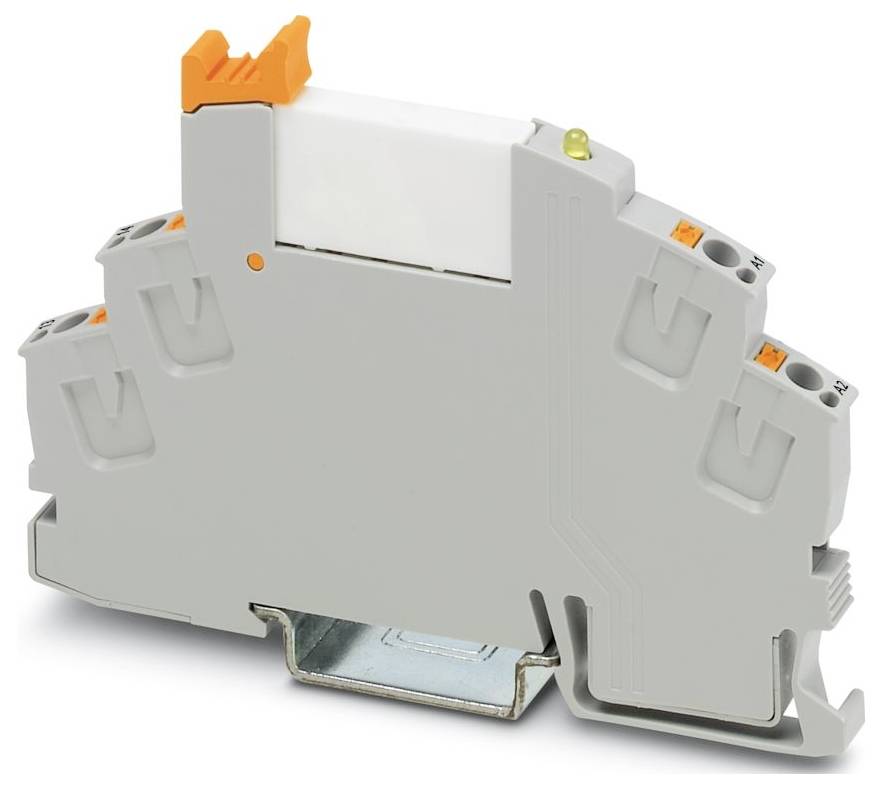

En grå, modulär klämbygel med orangea kontakter, används för elektrisk ledningsinstallation och monterad på en metallisk DIN-skena.

Liknande avbildning

Typ av produkt

Relämodul

Kontakttyp

1 NO

Växelspänning (max.)

250 V DC/AC

Typ

RIF-0-RPT-12DC/ 1

Anslutning

Push-in-fjäderanslutning

Datablad (PDF)

Leverans tis. 29 sep.

466 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Set

Toal (95,20 kr / stycken)

952,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: RIFLINE complete
Anslutningstyp: Push-in-anslutning
Ledararea flexibel: 0,14 mm²... 1,5 m²;0,14 m² 1,5 mm² (ändhylsa med plasthylsa)
Ledararea styv: 0,14 mm²... 1,5 mm²
Ledararea AWG: 24... 16
Bredd: 6,2 mm
Höjd: 93 mm
Djup: 66 mm
Färg: Grå (RAL 7042)
Miljöförhållanden
Temperaturintervall (drift): -40 °C ... 60 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Standarder/bestämmelser: IEC 60947-5-1
Montering: Dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori: III
Föroreningsgrad: 2
Avisoleringslängd: 8 mm
Montering: valfri position
Identifiering: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximal effektförlust vid nominellt förhållande 0,19 W.
Driftsätt 100 % ED
Ingångsspänningsområde: 9,6 V DC ... 18 V DC (20 °C)
Artikelmått: Artikelmått
Monteringsanvisning: Kan staplas utan avstånd
Skyddskrets: Frihjulsdiod
Mager gas: Mager gasest
Kopplingsspänning 250 V AC/DC
Användning: Universell
Inkopplingsström maximalt 10 A (4 s)
Isolering: Säker separering
Datavårdsstånd: Nivå för datavård
Datum för senaste underhåll: 20.01.2026
NOMINELL INGÅNGSSPÄNNING UN: 12 V DC
Ingångsspänningsområde baserat på UN: Se diagram
Typisk ingångsström vid UN 16 mA
Visning av driftspänning: LED gul
Kontaktutförande: 1 slutare
Gränsström kontinuerligt 6 A.
Brännbarhetsklass UL 94 (hölje): V2 (hölje)
Isolationsmärkspänning: 250 V AC
Märkstötspänning 6 kV
Kapslingsklass (reläsockel): IP20 (reläsockel)
Kapslingsklass (relä): RT III (relä)
Strömbrytare
Livslängd mekanisk: Ca 2 x 107 omslagscykler
Provningsspänning (lindning/kontakt) 4 kVeff (50 Hz, 1 min, lindning/kontakt)
Organismer har påvisats hos patienten genom odling från purulent purulent material
Drivning: Monostabilt
Drivning (polarisering): Polerad
Tillslagstid standard: 5 ms
Frånslagstid typisk: 8 ms
Typ av kopplingskontakt: Enkelkontakt
Kontaktmaterial AgSnO
Brytspänning minimum: 5 V (100 mA)
Brytström minimum: 10 mA (12 V)
FRÅNKOPPLINGSEFFEKT (RESISTIV LAST) MAX: 140 W (24 V DC) ;20 W (48 V DC);18 W (60 V DC);23 W (110 V DC);40 W (220 V DC);1500 VA (250 V AC)
Livslängd elektrisk: Se diagram
Spolspänning 12 V DC
Brukskategori CB Scheme (IEC 60947-5-1): AC15, 3 A/250 V (slutare);AC15, 1 A/250 V (öppnare);DC13, 1,5 A/24 V (slutare);DC13, 0,2 A/110 V (slutare);DC13, 0,1 A/220 V (slutare)

Typ av produkt: Relämodul

Typ: RIF-0-RPT-12DC/ 1

Anslutning: Push-in-fjäderanslutning

Driftspänning (min.): 9.6 V/DC

Utlösningsspänning (max.): 18 V/DC

Svarstid: 5 ms

Falltid: 8 ms

Kontakttyp: 1 NO

Kontaktmaterial: AgSnO

Växelspänning (max.): 250 V DC/AC

Max. bryteffekt: 1500 VA

funktioner: med frilöpande diod

: IP20

Max. temperatur: 60 °C

Min. temperatur: -40 °C

Djup: 66 mm

Bredd: 6.2 mm

Höjd: 93 mm

Mått.: (B x H x D) 6.2 x 93 x 66 mm

Innehåll: 10 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3579690 Phoenix Contact RIF-0-RPT-12DC/ 1 Relämodul 1 NO 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3579690 Phoenix Contact RIF-0-RPT-12DC/ 1 Relämodul 1 NO 10 st

Beskrivning

Förmonterad relämodul med push-in-anslutning, bestående av: Reläsockel med utstötare och effektkontaktrelä. Kontaktutförande: 1 slutare. Ingångsspänning: 12 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
