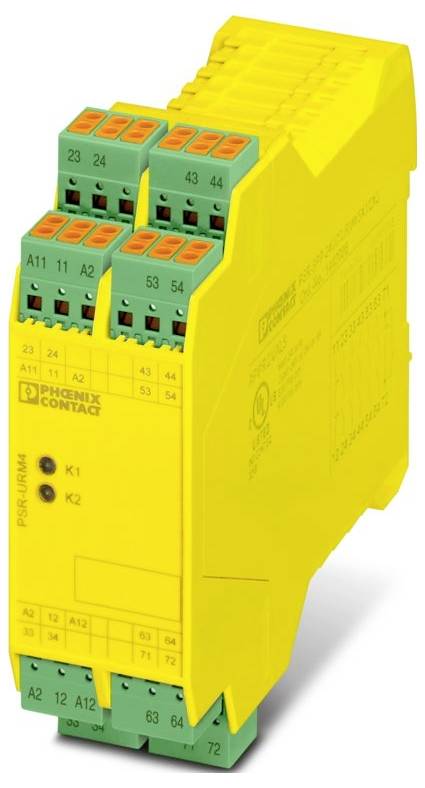

Liknande avbildning
Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2 1442026 Påbyggnadsmodul
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Toal (1 672,00 kr / stycken)
1 672,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: PSRclassic
- Anslutningstyp: Push-in-anslutning
- Ledararea flexibel: 0,2 mm²... 1,5 mm²
- Ledararea styv: 0,2 mm²... 1,5 mm²
- Ledararea AWG: 24... 16
- Bredd: 35 mm
- Höjd: 112 mm
- Djup: 114,5 mm
- Materialhölje: PA
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -20 °C ... 55 °C (observera nedstämpling)
- Omgivningstemperatur (lagring/transport): -40 °C ... 70 °C
- Montering: Dragskenamontering
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: III
- Föroreningsgrad: 2
- Vibration (drift): 10 Hz ... 150 Hz, amplitud 0,15 mm, 2g
- Avisoleringslängd: 8 mm
- Allmänt: Allmänt
- Monteringsläge: Vertikalt eller horisontellt
- Ledararea flexibel med ändhylsa med plasthylsa: 0,25 mm2 ... 1,5 m² (endast i samband med CRIMPFOX 6)
- Ledararea flexibel med ändhylsa utan plasthylsa: 0,25 mm2 ... 1,5 m² (endast i samband med CRIMPFOX 6)
- Högsta effektförlust vid nominellt villkor: 16,7 W (US = 26,4 V, Il² = 72 A², totalt max = 1,4 W + 14,4 W )
- CE: CE
- Anslutningsteknik: Anslutningsteknik
- Obs! För användning: Endast för industriell användning
- Strömförbrukning: typ. 39 mA
- Ledaranslutning: Ledaranslutning
- Brytfrekvens: Max. 1 Hz
- Monteringsanvisning: Observera nedstämpling
- Operativ höjd: ≤ 2000 m (över NN)
- Max. tillåten Luftfuktighet (drift): 75 % (i genomsnitt, 85 % ibland, ingen kondensbildning)
- Stöt: 15 G.
- Skyddskrets: Suppressordiod
- Brytspänning: Max. 250 V AC/DC;min. 10 V
- Användning: Expansionsmodul
- Färg (hölje): Gul (RAL 1018)
- Kopplingsström max. 3 A
- Beskrivning av utgången: 2 NC i rad, potentialfri
- Visning av driftspänning: 2 x LED grön
- Kontaktutförande: 1 återkopplingskrets
- Gränsström kontinuerligt 3 A.
- Isolationsmärkspänning: 250 V
- Säkerhetsdata: Säkerhetsdata
- Livslängd mekanisk: 10 106 omslagscykler
- Frisättningstid typisk: < 20 ms (för US / vid aktivering via A11/A12)
- Kontaktmaterial AgSnO2
- BRYTFÖRMÅGA 1,5 A (AC15);3 A (DC13)
- Utgångssäkring 3 A (GL/gG)
- Relätyp: Elektromekaniskt relä med tvångsstyrda kontakter enligt IEC/en 61810-3
- Tider: Tider
- Typ. Skörtid för US: < 25 ms (vid US / vid aktivering via A11/A12)
- Återberedskapstid: < 1 s.
- Nominell drift 100 % ED.
- Märkstötspänning / isolering: Se datablad, kapitel "isoleringskoordination".
- Antal utgångar: 1
- Brytförmåga: Min. 50 mW
- Kvadrat Summaström, 9 A2
- Säkerhetsdata: EN ISO 13849: Säkerhetsdata: EN ISO 13849
- Prestandanivå (PL): e (tillsammans med lämplig utvärderingsenhet)
- Säkerhetsintegritetsnivå (SIL): 3 (i kombination med passande utvärderingsenhet)
- Säkerhetsdata: EN IEC 62061: Säkerhetsdata: EN IEC 62061
- Kapslingsklass monteringsplats: Minimal: IP54
- Max. tillåten Luftfuktighet (förvaring/transport): 75 % (i medel, 85 % ibland, ingen kondensbildning)
- Beskrivning av införsel: Säkerhetsställd
- Antal ingångar: 2
- Ingångsspänningsområde "1" -signal: 19,2 V... 26,4 VDC
- anslutningsbar: ja
- Aktivering: 1- och 2-kanalers
- Kategori stopp: 0
- Säkerhetsdata: IEC 61508 - High-Demand: Säkerhetsdata: IEC 61508 - High-Demand
- Säkerhetsteknisk data: IEC 61508 - Low-Demand: Säkerhetsteknisk data: IEC 61508 - Low-Demand
- Max. Tillåtet totalt ledningsmotstånd: 50 Ω
- Brytfrekvens maximalt 1 Hz
- Digital A11, A12: Digital: A11, A12
- Relä: Frisignalströmbana (23/24... 63/64): Relä: Frisignalströmbana (23/24... 63/64)
- Relä: Signalströmbana (71/72): Relä: Signalströmbana (71/72)
- Relä: Återkopplingskrets (11/12): Relä: Återkopplingskrets (11/12)
- Typ av produkt
Påbyggnadsmodul
- Antal digitala ingångar max.
2
- Antal ingångar max.
2
- Antal utgångar max.
7
- Antal reläutgångar max.
6
- Höjd
112 mm
- Längd
114.5 mm
- Bredd
35 mm
IP20
- Mått.
(L x B x H) 114.5 x 35 x 112 mm
- Anslutningstyp
Push-in-anslutning
- Tillverkarnr.
1442026
- Typ
PSR-SPP- 24DC/URM4/5X1/2X2
- Montering (specifikationer)
Skenmontering
- Max. omgivningstemperatur
55 °C
- Min. omgivningstemperatur
-20 °C
- Djup
114.5 mm
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3583717 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2 1442026 Påbyggnadsmodul
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3583717 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2 1442026 Påbyggnadsmodul
Beskrivning
1- eller 2-kanals kontaktförlängning, 5 slutare, 1 öppnare, 1 återkopplingskrets, tillsammans med basapparat upp till Cat . 4 PL e enligt en ISO 13849 säker separering, bredd: 35 mm, instickbar Push-in-klämma
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
