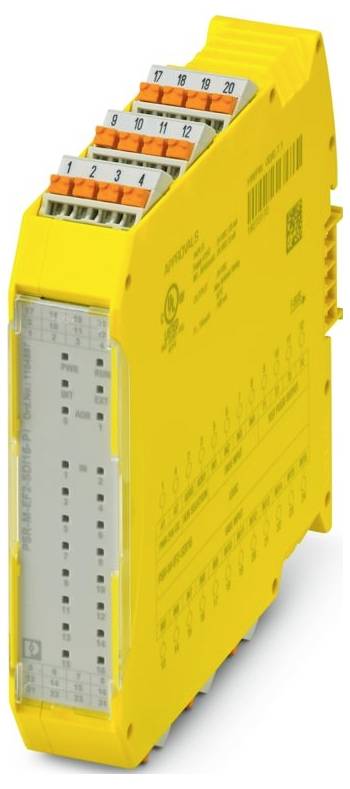

Phoenix Contact PSR-M-EF2-SDI16-PI 1104887 Påbyggnadsmodul 24 V/DC

Liknande avbildning

Datablad (PDF)

Leverans fre. 16 okt.

Antal

Styck

Toal (3 272,00 kr / stycken)

3 272,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Anslutningstyp: Push-in-anslutning
Ledararea flexibel: 0,2 mm²... 2,5 mm²
Ledararea styv: 0,2 mm²... 2,5 mm²
Ledararea AWG: 24... 14
Bredd: 22,61 mm
Höjd: 107,74 mm
Djup: 113,6 mm
Material hölje: Polyamid pa oförstärkt
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -10 °C ... 55 °C (observera nedstämpling)
Omgivningstemperatur (lagring/transport) -20 °C ... 85 °C
Montering: Dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori II
Föroreningsgrad: 2
Vibration (drift): 10 Hz ... 150 Hz , 2 g
Avisoleringslängd 10 mm
Monteringsläge: Vertikalt eller horisontellt
Maximal effektförlust vid nominellt förhållande 4,28 W (vid max. belastning)
Skyddsklass: III
CE: CE
Anslutningsteknik: Anslutningsteknik
Obs! För användning: Endast för industriell användning
Ledningslängd: Max. 100 m (per utgång)
Strömförbrukning: typ. 7,5 mA (typ. Vid US);max. 9,5 mA (vid styrspänning 28,8 V DC)
Ledaranslutning: Ledaranslutning
Monteringsanvisning: Observera nedstämpling
Operativ höjd: ≤ 2000 m (över NN)
Max. tillåten Luftfuktighet (drift) 95 % (ingen kondensbildning)
Chock: 10g för Δt = 16 ms (kontinuerlig chock, 1000 chock per riktning)
Spänning 24 V DC (över A1)
Skyddskrets: Seriellt polvändningsskydd
Statusindikering: 1 x LED (grön), 2 x LED (orange);16 x LED (gul)
Namn: A1/A2
Användning: Nöd-stopp;ljusgaller;skyddsdörr
Strömförsörjning: Försörjning
Färg (hölje): Gul (RAL 1018)
Inkopplingsström: < 2,3 A (Δt = 1 ms för US)
Beskrivning av utgången: PNP, IEC 61131-2 typ 0,1
Maximalt inkopplingsström: 1,1 A (Δt = 3 s för US)
Visning av driftspänning 1 LED (grön)
Gränsström kontinuerligt 100 mA (per kanal);400 mA (summaström från alla utgångar)
Läckström: Max. 100 µA
Märkströmkretsspänning US: 24 V DC -20 % / +20 % (extern säkring, standard 4 A)
Märkströmmatningsström IS: typ. 40 mA
Säkerhetsdata: Säkerhetsdata
Tider: Tider
Nominell drift 100 % ED.
Märkstötspänning / isolering: Basisolering 4 kV mellan 24 V försörjning och i/O till höljet
Filtertid: Min. 3 ms ±2 ms (inställbart);max. 250 ms ±2 ms (inställbar);testpulstakt ≥ 2 x inställd filtertid, min. Testpulstakt = 10 ms
Antal utgångar: 4
Säkerhetsdata: EN ISO 13849: Säkerhetsdata: EN ISO 13849
Prestandanivå (PL): e (2-kanalig koppling);d (1-kanalig koppling)
Säkerhetsintegritetsnivå (SIL): 3 (2-kanalig koppling); 2 (1-kanalig koppling)
Säkerhetsdata: EN IEC 62061: Säkerhetsdata: EN IEC 62061
Kapslingsklass monteringsplats: Minimal: IP54
Max. tillåten Luftfuktighet (förvaring/transport): 95 % (ingen kondensbildning)
Beskrivning av ingången: Säkerhetsriktade digitala ingångar;IEC 61131-2 typ 2
Antal ingångar 16
Felvisning 2 x LED (röd)
Ingångsspänningsområde "0" -signal: 0 V DC... 5 V/DC
Ingångsspänningsområde "1" -signal: 11 V DC... 28,8 VDC
Max. Kapacitiv last: Max. 470 nF
anslutningsbar: ja
Aktivering: 1- och 2-kanalers
Effektförbrukning till US: typ. 0,96 W.
Kategori stopp: 0
Återstarttid: Min. 5 s (boot-tid);max. 10 s (boot-tid)
Ingångsström "0"-signal < 1 mA
Max. Tillåtet totalt ledningsmotstånd: Max. 1,2 kΩ (ingångs- och Reset-cirkel hos US)
Kortslutningsskydd: Ja (självbegränsning vid 1,1 A)
Urladdningskoppling: Ja, internt
Responstid: Se användarmanual
Gränssnitt: Din-skena-TBUS för anslutning till mastermodulen, medföljer
Max. Induktiv belastning: Max. 2,4 mH
Utgångsspänning när den är avstängd: Max. 0,1 V.
Provningspuls: ≤ 200 µs (testpulsvidd);testpulskvot = 8 x tcykel [ms]
TAKT: T1, T2, T3, T4: TAKT: T1, T2, T3, T4
Säkerhetsteknisk data: IEC 61508 - High-Demand vid 2-kanals koppling: Säkerhetsteknisk data: IEC 61508 - High-Demand vid 2-kanals koppling
Säkerhetsteknisk data: IEC 61508 - High Demand vid 1-kanals koppling: Säkerhetsteknisk data: IEC 61508 - High Demand vid 1-kanals koppling
Digital : IN1... IN16: Digital: IN1 ... IN16

Typ av produkt: Påbyggnadsmodul

Antal digitala ingångar max.: 16

Antal ingångar max.: 16

Antal utgångar max.: 4

Driftspänning: 24 V/DC

Höjd: 107.74 mm

Längd: 113.6 mm

Bredd: 22.61 mm

: IP20

Mått.: (L x B x H) 113.6 x 22.61 x 107.74 mm

Anslutningstyp: Push-in-anslutning

Tillverkarnr.: 1104887

Typ: PSR-M-EF2-SDI16-PI

Montering (specifikationer): Skenmontering

Max. omgivningstemperatur: 55 °C

Min. omgivningstemperatur: -10 °C

Djup: 113.6 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3563928 Phoenix Contact PSR-M-EF2-SDI16-PI 1104887 Påbyggnadsmodul 24 V/DC

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3563928 Phoenix Contact PSR-M-EF2-SDI16-PI 1104887 Påbyggnadsmodul 24 V/DC

Beskrivning

Säker expansionsmodul med 16 säkra ingångar, TBUS-gränssnitt, upp till SIL 3, Cat . 4/PL e, SIL 3, Anslutningsfärdig push-in-klämma, TBUS-anslutning medföljer

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
