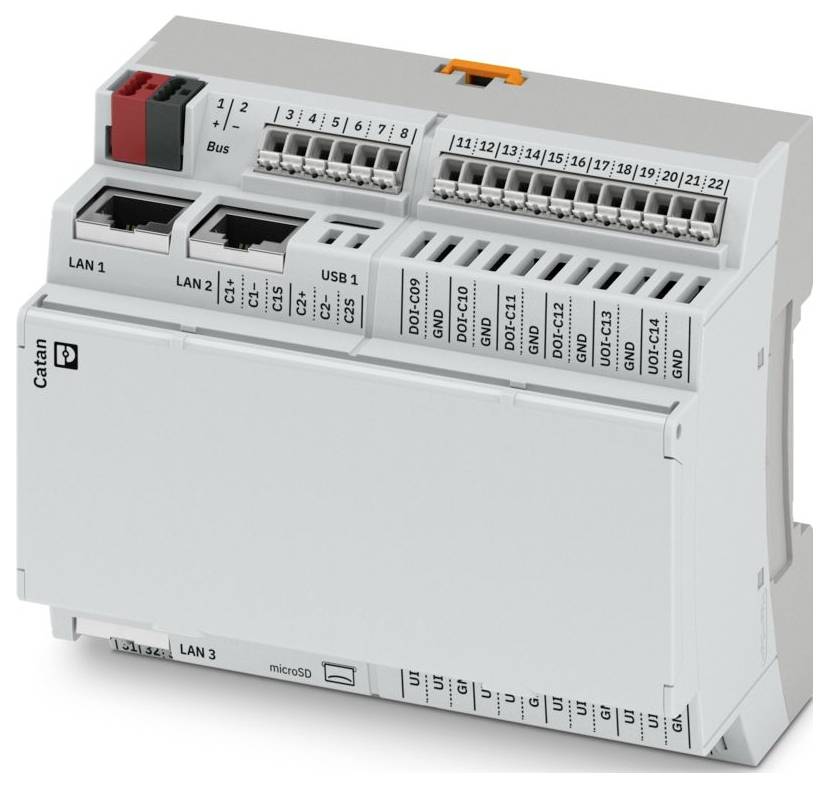

Phoenix Contact CATAN C1 EN 1371432 Kontroll 24 V/DC
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
2 Styck
Antal
Toal (14 072,00 kr / stycken)
14 072,00 kr
exkl. moms
Fri frakt
Endast 2 Styck kvar på lager
Tekniska specifikationer
- Produktfamilj: Catan
- Anslutningstyp: USB 2.0 Full Speed, uttag typ C.
- Ledararea flexibel: 0,5 m²... 1,5 mm²
- Ledararea styv: 0,2 mm²... 1,5 m² (ledaranslutning vid öppen klämplats);0,34 m² ... 1,5 m² (push-in-anslutning)
- Ledararea AWG: 24... 16
- Bredd: 89,7 mm
- Höjd: 68 mm
- Delningsenhet: 6 TE (bärskenhölje enligt din 43871)
- Brännbarhetsklass UL 94: V0
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -5 °C ... 50 °C (upp till 3000 m üNN)
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Montering: Dragskenamontering (enligt din en 60715)
- Isolationsegenskaper: Isoleringsegenskaper
- ÖVERSPÄNNINGSKATEGORI II (IEC 60664-1, EN 60664-1)
- Föroreningsgrad: 2 (IEC 60664-1, en 60664-1)
- Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
- Avisoleringslängd 10 mm
- Montering: Horisontellt;alternativa monteringslägen är möjliga men kan leda till en termisk prestandaförlust.
- Längd: 107,6 mm
- Överföringshastighet: Max. 12 Mbit/s.
- Ledararea flexibel med ändhylsa med plasthylsa: 0,25 mm2 ... 1,5 mm²
- Ledararea flexibel med ändhylsa utan plasthylsa: 0,25 mm2 ... 1,5 mm²
- Material: Polykarbonat (hölje)
- SKYDDSKLASS III (IEC 61140, EN 61140, VDE 0140-1)
- Antal gränssnitt: 2 (användning som anslutning för Catan Control Panel och kringutrustning, USB1 kan dessutom användas som USB-Ethernet-prylen)
- RS-485 RS-485
- Lufttryck (drift): 70 kPa … 106 kPa (upp till 3000 m vid havet)
- Användningsområde: Inomhus
- Driftsätt: Sink och source
- Ethernet
- Överföringslängd: Max. 350 m (mellan två deltagare)
- Försörjningsspänning 19,2 VDC ... 30 V DC (inklusive alla toleranser, inklusive pulsationskraft)
- Anslutningsteknik: 2-ledare
- Nominell area: 1,5 m²
- Tillåten luftfuktighet (förvaring/transport): 5 %... 95 % (ingen kondensbildning)
- Obs! För användning: Endast för industriell användning
- Nominell utgångsspänning: 24 V DC
- Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet
- Skyddskrets: Kortslutningsskydd;överbelastningsskydd;skydd mot DC-felkoppling (max. 30 V)
- Strömförsörjning: Försörjning
- Vibrationstålighet enligt en 60068-2-6/IEC 60068-2-6: 5g
- Stöt enligt en 60068-2-27/IEC 60068-2-27: 30g
- Permanent skrapa enligt en 60068-2-27/IEC 60068-2-27: 10g
- Lufttryck (lagring/transport): 58 kPa ... 106 kPa (upp till 4500 m vid havet)
- Strömförbrukning typisk: 350 mA (utan extern last);400 mA (med display)
- Maximal strömförbrukning: 3,6 A.
- Obs! För anslutning: Single Pair Ethernet (SPE) 10BASE-T1L, skärmad
- Ingångsström: 1 mA
- Ingångsfrekvens: Max. 20 Hz (signalen kommer att studsad)
- Utgångsström max. 500 mA
- Särskilda egenskaper: Utvecklingsprocess certifierad enligt IEC 62443-4-1
- Funktionalitet: Funktionalitet
- Antal utgångar: 4
- Utnämnande ingång: Räknaringångar
- Utnämnande utgång: Digitala utgångar
- Ingångssignal ström: 0 mA... 20 mA;4 mA... 20 mA
- Beskrivning av mottagande: Öppen/sluten kontakt
- Ingångssignal spänning: 0 V... 10 V
- Utgångssignal spänning: 0 V... 10 V
- USB USB
- Ingångsspänningsområde "0" -signal: -3 V DC... 5 V DC (en öppen ingång ger alltid en 0-signal.)
- Ingångsspänningsområde "1" -signal: 11 V DC... 30 V DC
- Färg (höljets överdel): Ljusgrå (RAL 7035)
- Färg (höljets underdel): Grå (RAL 7042)
- Ingångsmotstånd spänningsingång > 5 MΩ
- Upplösning (ström) 0,01 mA
- Upplösning (spänning) 1 mV
- Tillåten kabellängd: Max. 30 m (för att uppfylla kraven enligt CE och för att uppfylla EMC-direktivet)
- Realtidsklocka: Inbyggd (kapacitiv buffrad)
- Systemkrav: Systemkrav
- Programmeringsspråk som stöds: Niagara Framework®
- NOMINELL INGÅNGSSPÄNNING UIN 24 V DC
- Installationsplats: Underfördelning;kopplingsskåp
- Nominell belastning ohmsk 12 W (48 Ω)
- Återspänningstålighet mot korta impulser: Återspänningstålig
- Tolerans, relativ: Max. 1 % (för motstånd > 200 Ω)
- Tolerans, absolut: Max. 0,5 K (ledningsmotstånd max. 2 Ω (30 m kopparkabel med d = 0,8 mm)
- Utgångsström i avstängt läge: Max. 1,4 mA
- Beteende vid överbelastning: Auto-Restart
- Upplösning 1 impuls
- Remanent dataminne: 5 GB (eMMC); 512 kByte (MRAM, extra minne)
- Arbetsminne: 1024 MByte (LPDDR4-RAM)
- Engineering-verktyg: Emalytics
- MATNINGSSPÄNNING (DC) 24 V DC
- Överensstämmelse med EMC-direktiv: Provning av immunitet enligt en IEC 63044-5-2 transienta överspänning (Surge) kriterium B; immunitetsprovning enligt en IEC 63044-5-2 snabba transienter (Burst) kriterium A, ±500 V , kriterium B, ±1000 V; provning av immunitet enligt en IEC 63044-5-2 elektromagnetiska fält A, fältstyrka: 10 V/m;provning av immunitet enligt en IEC 63044-5-2 urladdning av statisk elektricitet (ESD), kriterium A, ±4 kV kontakturladdning, ±8 kV lufturladdning;provning av immunitet enligt en IEC 63044-5-2 ledningsbundna störningar, kriterium A, provspänning 10 V;provning av emission enligt en IEC 63044-5-2 klass B.
- Mått utan påkopplad display: Mått utan påkopplad display
- Mått med plug-in display: Mått med plug-in display
- Utökningsbuss (Link-Bus): Utbyggningsbuss (Link-Bus)
- Analog: Universalingång: Analog: Universalingång
- Tolerans, absolut (mA): Max. 0,05 mA (mätningen kräver ett externt parallellmotstånd på 68 Ω.)
- Tolerans, absolut (V): Max. 25 mV
- Användbar sensortyp (RTD): Ni 1000;LG-ni 1000
- Temperaturområde: -30 °C 150 °C ( NTC 10K);-15 °C ... 150 °C (NTC 20k)
- Temperaturupplösning 0,1 K.
- Användbar sensortyp (TC): NTC 10k;NTC 20k;NTC 10k Pre
- Resistansområde: 0 Ω... 180 kΩ
- Upplösning (resistans) 0,1 Ω
- Digital: Universalingång: Digital: Universalingång
- Obs ingång: Varje universalutgång kan du programmera som digital ingång. Se tabellen "funktion för digital ingång".
- Ingångsresistansområde > 15 kΩ
- Räknare: Universalingång: Räknare: Universalingång
- Provspänning: Utökningsbuss / logik: 500 V AC, 50 Hz, 1 min.
- Provspänning: Logik/funktionsjord 500 V AC, 50 Hz, 1 min.
- Trusted platform moduler: TPM 2.0
- Provspänning: LAN/logik 500 V AC, 50 Hz, 1 min.
- Provspänning TP/logik: 500 V AC, 50 Hz, 1 min.
- Provningsspänning RS-485 / logik: 500 V AC, 50 Hz, 1 min.
- Tillåten strömbelastning (klämpunkter) 13,5 A.
- Tillåten strömbelastning (genomledning mellan klämpunkterna): 4 A.
- Digital ingång (DOI): Digital: Digital ingång (DOI)
- Digital: Universalutgång: Digital: Universalutgång
- Räknare: Digital ingång (DOI): Räknare: Digital ingång (DOI)
- Analog: Universalutgång: Analog: Universalutgång
- Utgångsström (per kanal): Max. 10 mA
- Digital utgång (DOI): Digital: Digital utgång (DOI)
- Obs! Utgång: De tekniska data är identiska med data för de digitala utgångarna med funktionen "digital ingång" (DOI).
- Beteende vid spänningsavstängning: Utgången följer spänningsförsörjningen utan fördröjning
- Anslutningar 1 2 (TP-bussanslutning): Anslutningar 1 ... 2 (TP-bussanslutning)
- Anslutningar 3 62 (spänningsförsörjning, Link-Bus, i/O): Anslutningar 3... 62 (spänningsförsörjning, Link-Bus, i/O)
- Buss för rumsstyrning: Buss för rumsstyrning
- Typ av produkt
Kontroll
- Gränssnitt
USB-C
RJ45
- Antal utgångar max.
4
- Driftspänning
24 V/DC
- Höjd
60.7 mm
- Längd
107.6 mm
- Bredd
89.7 mm
IP20
- Mått.
(L x B x H) 107.6 x 89.7 x 60.7 mm
- Anslutningstyp
Push-in-anslutning
- Tillverkarnr.
1371432
- Typ
CATAN C1 EN
- Montering (specifikationer)
Skenmontering
- Djup
60.7 mm
107.6 mm
91 mm
60.7 mm
0
4
0
0
DC
5242880 kByte
3
0
0
2
2
0
0
FALSE
None
None
TRUE
FALSE
FALSE
0
0
FALSE
FALSE
FALSE
FALSE
None
None
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3583185 Phoenix Contact CATAN C1 EN 1371432 Kontroll 24 V/DC
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3583185 Phoenix Contact CATAN C1 EN 1371432 Kontroll 24 V/DC
Beskrivning
Styrning för fastighetsautomation. 14 konfigurerbara in- och utgångar. Gränssnitt: 3 x Ethernet, 2 x RS-485, 2 x USB-C, TP för rumsautomation, 2 x SPE för Catan-expansionsmoduler. Lokal prioritetshantering via Catan Control Panel.
