Phoenix Contact PSR-M-B2-SDI8-SDO4-DO4-PI 1104975 Säkerhetsmodul 24 V/DC

EAN:
Fabrikatsnr.
Artikelnr.:

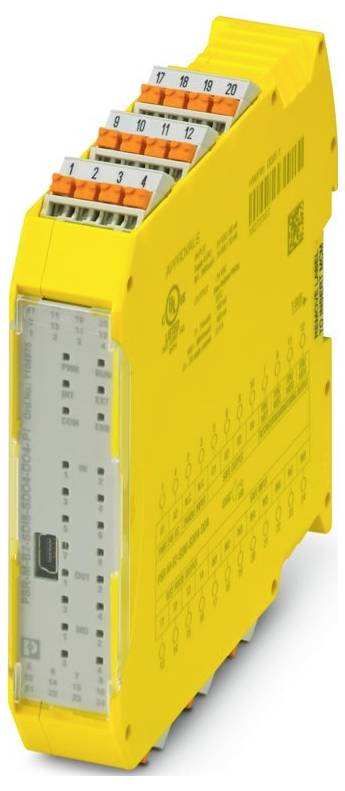

Phoenix Contact PSR-M-B2-SDI8-SDO4-DO4-PI 1104975 Säkerhetsmodul 24 V/DC-0
Liknande avbildning
Phoenix Contact PSR-M-B2-SDI8-SDO4-DO4-PI 1104975 Säkerhetsmodul 24 V/DC-0
Liknande avbildning
Phoenix Contact
Datablad (PDF)
Deutsch (Deutschland)
Leverans tis. 17 nov.

Antal

Toal (4 792,00 kr / stycken)
4 792,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem
  • Tekniska specifikationer
  • Varianter
  • Dokument & nedladdningar
  • Beskrivning
  • Köps ofta tillsammans

Tekniska specifikationer

  • Anslutningstyp USB 2.0 Hi-Speed
  • Ledararea flexibel: 0,2 mm²... 2,5 mm²
  • Ledararea styv: 0,2 mm²... 2,5 mm²
  • Ledararea AWG: 24... 14
  • Bredd: 22,61 mm
  • Höjd: 107,74 mm
  • Djup: 113,6 mm
  • Material hölje: Polyamid pa oförstärkt
  • Miljöförhållanden
  • Kapslingsklass: IP20
  • Temperaturintervall (drift): -10 °C ... 55 °C (observera nedstämpling)
  • Omgivningstemperatur (lagring/transport) -20 °C ... 85 °C
  • Obs: Via din-skena buss PSR-TBUS
  • Montering: Dragskenamontering
  • Isolationsegenskaper: Isoleringsegenskaper
  • Överspänningskategori II
  • Föroreningsgrad: 2
  • Vibration (drift): 10 Hz ... 150 Hz , 2 g
  • Avisoleringslängd 10 mm
  • Monteringsläge: Vertikalt eller horisontellt
  • Maximal effektförlust vid nominellt förhållande 7,1 W (vid max. belastning)
  • Skyddsklass: III
  • CE: CE
  • Anslutningsteknik: Anslutningsteknik
  • Obs! För användning: Endast för industriell användning
  • Ledningslängd: Max. 100 m (per utgång)
  • Strömförbrukning: typ. 12 mA (typ. Vid US);max. 14,7  mA (vid styrspänning 28,8 V DC)
  • Nominell utgångsspänning 24 V DC (matning via A1)
  • Ledaranslutning: Ledaranslutning
  • Brytfrekvens: Max. 1/4 x tcykel [Hz]
  • Monteringsanvisning: Observera nedstämpling
  • Operativ höjd: ≤ 2000 m (över NN)
  • Max. tillåten Luftfuktighet (drift) 95 % (ingen kondensbildning)
  • Chock: 10g för Δt = 16 ms (kontinuerlig chock, 1000 chock per riktning)
  • Spänning 24 V DC (över A1)
  • Skyddskrets: Seriellt polvändningsskydd;överspänningsregistrering | ja, vid 33 V DC
  • Statusindikering: 1 x LED (grön), 1 x LED (orange), 1 x LED (blå);4 x LED (grön, gul, röd);12 x LED (gul)
  • Utgångsspänningsområde: 18,2 V DC... 27,8 V DC (US - 1 V)
  • Namn: A1/A2
  • Användning: Nöd-stopp;ljusgaller;skyddsdörr;säker avstängning
  • Strömförsörjning: Försörjning
  • Färg (hölje): Gul (RAL 1018)
  • Ingångsström: Max. 600 mA (Δt < 10 ms)
  • Beskrivning av utgången: PNP, digital, IEC 61131-2 typ 0,1
  • Maximalt inkopplingsström: 1,1 A (Δt = 3 s för US)
  • Visning av driftspänning 1 LED (grön)
  • Gränsström kontinuerligt 100 mA (per kanal);400 mA (summaström från alla utgångar)
  • Läckström: Max. 4,5 mA
  • Märkströmkretsspänning US: 24 V DC -20  % / +20 % (extern säkring, standard 5 A)
  • Märkströmmatningsström IS: typ. 55 mA (inaktiva utgångar);typ. 135 mA (utgångar aktiva, utan belastning)
  • Säkerhetsdata: Säkerhetsdata
  • Antal anslutningar: 1
  • Tider: Tider
  • Nominell drift 100 % ED.
  • Märkstötspänning / isolering: Se datablad, kapitel "isoleringskoordination".
  • Filtertid 250 ms ±2 ms (pulsprate > 500 ms)
  • Antal utgångar 4 (digital, PNP)
  • Säkerhetsdata: EN ISO 13849: Säkerhetsdata: EN ISO 13849
  • Prestandanivå (PL): e (2-kanalig koppling);d (1-kanalig koppling)
  • Säkerhetsintegritetsnivå (SIL): 3 (2-kanalig koppling); 2 (1-kanalig koppling)
  • Säkerhetsdata: EN IEC 62061: Säkerhetsdata: EN IEC 62061
  • Kapslingsklass monteringsplats: Minimal: IP54
  • Max. tillåten Luftfuktighet (förvaring/transport): 95 % (ingen kondensbildning)
  • Beskrivning av ingången: Konfigurerbar (som signalutgång eller återställningsingång);IEC 61131-2 typ 2
  • Antal ingångar 4
  • Felvisning 2  x LED (röd)
  • Ingångsspänningsområde "0" -signal: 0 V DC... 5 V/DC
  • Ingångsspänningsområde "1" -signal: 11 V DC... 28,8 VDC
  • Max. Kapacitiv last: Max. 470 nF
  • anslutningsbar: ja
  • Aktivering: 1- och 2-kanalers
  • Effektförbrukning till US: typ. 1,32 W (inaktiva utgångar)
  • Kategori stopp: 0
  • Återstarttid: Min. 5 s (boot-tid);max. 10 s (boot-tid)
  • Ingångsström "0"-signal < 1 mA
  • Max. Tillåtet totalt ledningsmotstånd 1,2 kΩ (ingångs- och Reset-cirkel hos US)
  • Resistiv last: Min. 180 Ω (observera gräns kontinuerlig ström)
  • Kortslutningsskydd: Ja (självbegränsning vid 1,1 A)
  • Urladdningsväxel: Nej
  • Responstid: Se användarmanual
  • Gränssnitt: Din-skena-TBUS för anslutning till Master-modulen, medföljer inte
  • Säkring: typ. 4 A (A1)
  • DIGITAL: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8: DIGITAL: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8
  • Digital: Reset-ingångar (FBK): Digital: Reset-ingångar (FBK)
  • DIGITAL: O1, O2 , O3 , O4: DIGITAL: O1, O2 , O3 , O4
  • Max. Induktiv belastning: Max. 2,4 mH
  • Nominell utgångsspänningsområde: 18,6 V DC... 28,2 V DC (US - 0,7 V)
  • Utgångsspänning när den är avstängd: Max. 0,1 V.
  • Provningspulser: ≤ 200 µs (testpulserad bredd);testpulsprate = 8 x tcykel [ms];ingen ljusmätare/High-testpulser är tillåten.
  • RAPPORTERA: MO1, MO2, MO3, MO4: MO1, MO2, MO3, MO4
  • TAKT: T1, T2, T3, T4: TAKT: T1, T2, T3, T4
  • Data: Servicegränssnitt: Data: Servicegränssnitt
  • Kabellängd: Max. 3 m
  • Data: Lokal buss: Data: Lokal buss
  • Säkerhetsteknisk data: IEC 61508 - High-Demand vid 2-kanals koppling: Säkerhetsteknisk data: IEC 61508 - High-Demand vid 2-kanals koppling
  • Säkerhetsteknisk data: IEC 61508 - High Demand vid 1-kanals koppling: Säkerhetsteknisk data: IEC 61508 - High Demand vid 1-kanals koppling
Typ av produkt

Säkerhetsmodul

Gränssnitt

USB 2.0 Hi-Speed

Antal ingångar max.

12

Antal utgångar max.

12

Driftspänning

24 V/DC

Höjd

107.74 mm

Längd

113.6 mm

Bredd

22.61 mm

IP20

Mått.

(L x B x H) 113.6 x 22.61 x 107.74 mm

Anslutningstyp

Push-in-anslutning

Tillverkarnr.

1104975

Typ

PSR-M-B2-SDI8-SDO4-DO4-PI

Montering (specifikationer)

Skenmontering

Djup

113.6 mm

UKCA

Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Typ
Tillverkarnr.

Phoenix Contact PSR-M-B2-SDI8-SDO4-DO4-PI 1104975 Säkerhetsmodul 24 V/DC
Phoenix Contact PSR-M-B2-SDI8-SDO4-DO4-PI 1104975 Säkerhetsmodul 24 V/DC

3563972


Denna artikel
PSR-M-B2-SDI8-SDO4-DO4-PI
1104975
Phoenix Contact PSR-M-B1-SDI8-SDO2-DO2-PI 1104972 Säkerhetsmodul 24 V/DC
Phoenix Contact PSR-M-B1-SDI8-SDO2-DO2-PI 1104972 Säkerhetsmodul 24 V/DC

3563987


PSR-M-B1-SDI8-SDO2-DO2-PI
1104972
Phoenix Contact PSR-M-B2-SDI8-SDO4-DO4-SC 1104974 Säkerhetsmodul 24 V/DC
Phoenix Contact PSR-M-B2-SDI8-SDO4-DO4-SC 1104974 Säkerhetsmodul 24 V/DC

3563995


PSR-M-B2-SDI8-SDO4-DO4-SC
1104974
Phoenix Contact PSR-M-B1-SDI8-SDO2-DO2-SC 1104981 Säkerhetsmodul 24 V/DC
Phoenix Contact PSR-M-B1-SDI8-SDO2-DO2-SC 1104981 Säkerhetsmodul 24 V/DC

3564010


PSR-M-B1-SDI8-SDO2-DO2-SC
1104981
Phoenix Contact PSR-M-B3-SDI8-SDO4-DO4-SC 1300899 Säkerhetsmodul 24 V/DC
Phoenix Contact PSR-M-B3-SDI8-SDO4-DO4-SC 1300899 Säkerhetsmodul 24 V/DC

3582776


PSR-M-B3-SDI8-SDO4-DO4-SC
1300899
Phoenix Contact PSR-M-B3-SDI8-SDO4-DO4-PI 1300897 Säkerhetsmodul 24 V/DC
Phoenix Contact PSR-M-B3-SDI8-SDO4-DO4-PI 1300897 Säkerhetsmodul 24 V/DC

3582785


PSR-M-B3-SDI8-SDO4-DO4-PI
1300897
Phoenix Contact PSR-M-B3-XC-SDI8-SDO4-DO4-PI 1337855 Säkerhetsmodul 24 V/DC
Phoenix Contact PSR-M-B3-XC-SDI8-SDO4-DO4-PI 1337855 Säkerhetsmodul 24 V/DC

3582935


PSR-M-B3-XC-SDI8-SDO4-DO4-PI
1337855
Phoenix Contact PSR-M-B2-XC-SDI8-SDO4-DO4-PI 1337849 Säkerhetsmodul 24 V/DC
Phoenix Contact PSR-M-B2-XC-SDI8-SDO4-DO4-PI 1337849 Säkerhetsmodul 24 V/DC

3583072


PSR-M-B2-XC-SDI8-SDO4-DO4-PI
1337849

Dokument & nedladdningar

Datablad

Deutsch (Deutschland)

Datablad 3563972 Phoenix Contact PSR-M-B2-SDI8-SDO4-DO4-PI 1104975 Säkerhetsmodul 24 V/DC

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3563972 Phoenix Contact PSR-M-B2-SDI8-SDO4-DO4-PI 1104975 Säkerhetsmodul 24 V/DC

Beskrivning

Konfigurerbar säkerhetsmodul (basmodul), 8 säkra ingångar, 4 säkra utgångar, 4 reset-ingångar eller 4 signalutgångar, 4 klockutgångar, kan utökas via TBUS, upp till SIL 3,  Cat. 4/PL e, plug-in-klämma, TBUS-anslutning medföljer inte

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Beskrivning

Konfigurerbar säkerhetsmodul (basmodul), 8 säkra ingångar, 4 säkra utgångar, 4 reset-ingångar eller 4 signalutgångar, 4 klockutgångar, kan utökas via TBUS, upp till SIL 3,  Cat. 4/PL e, plug-in-klämma, TBUS-anslutning medföljer inte

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
