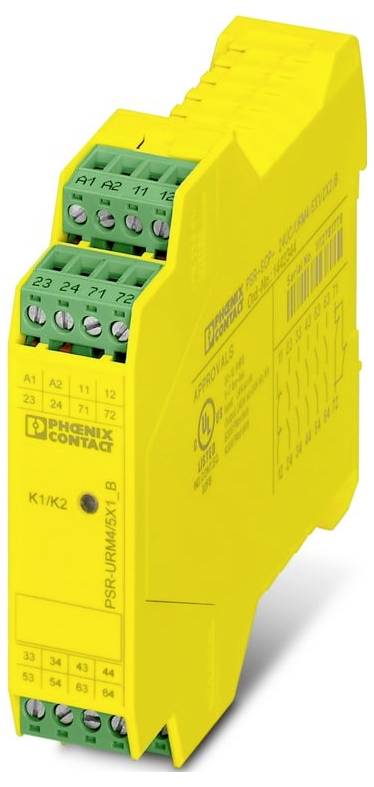

Liknande avbildning
Phoenix Contact PSR-SCP- 24DC/URM4/5X1/2X2/B 1442344 Påbyggnadsmodul
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Toal (1 592,00 kr / stycken)
1 592,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: PSRclassic
- Anslutningstyp: skruvanslutning.
- Skruvgänga M3
- Åtdragningsmoment: 0,5 Nm... 0,6 Nm
- Ledararea flexibel: 0,2 mm²... 2,5 mm²
- Ledararea styv: 0,2 mm²... 2,5 mm²
- Ledararea AWG: 24... 12
- Bredd: 22,5 mm
- Höjd: 99 mm
- Djup: 114,5 mm
- Materialhölje: PA
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -20 °C ... 55 °C (observera nedstämpling)
- Omgivningstemperatur (lagring/transport): -40 °C ... 70 °C
- Montering: Dragskenamontering
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: III
- Föroreningsgrad: 2
- Vibration (drift): 10 Hz ... 150 Hz, amplitud 0,15 mm, 2g
- Avisoleringslängd: 7 mm
- Monteringsläge: Vertikalt eller horisontellt
- Högsta effektförlust vid nominellt villkor: 16,6 W (US = 26,4 V, Il² = 72 A², totalt max = 2,2 W + 14,4 W )
- CE: CE
- Anslutningsteknik: Anslutningsteknik
- Obs! För användning: Endast för industriell användning
- Strömförbrukning: typ. 75 mA
- Ledaranslutning: Ledaranslutning
- Brytfrekvens: Max. 0,5 Hz
- Monteringsanvisning: Se nedstämpling-kurva
- Höjd: Max. 2000 m (över NN)
- Max. tillåten Luftfuktighet (drift): 75 %
- Stöt: 15 G.
- Skyddskrets: Suppressordiod
- Brytspänning: Min. 5 V AC/DC;MAX. 250 V AC/DC
- Användning: Expansionsmodul
- Färg (hölje): Gul (RAL 1018)
- Inkopplingsström: Min. 10 mA;max. 6 A
- Beskrivning av utgången: Diagnoskontakt, 2 NC i serie, potentialfri
- Visning av driftspänning 1 LED (grön)
- Kontaktutförande: 1 återkopplingskrets
- Gränsström kontinuerligt 6 A.
- Isolationsmärkspänning: 250 V
- Säkerhetsdata: Säkerhetsdata
- Livslängd mekanisk: 10 106 omslagscykler
- Frisättningstid typisk: < 20 ms (för US/vid aktivering via A1)
- Kontaktmaterial AgSnO2
- BRYTFÖRMÅGA 1,5 A (AC15);3 A (DC13)
- Utgångssäkring 10 A (GL/gG)
- Relätyp: Elektromekaniskt relä med tvångsstyrda kontakter enligt IEC/en 61810-3
- Tider: Tider
- Typ. Skörningstid för US: < 25 ms (för US/vid aktivering över A1)
- Återberedskapstid: < 1 s.
- Nominell drift 100 % ED.
- Märkstötspänning / isolering: Se datablad, kapitel "isoleringskoordination".
- Antal utgångar: 1
- Brytförmåga: Min. 50 mW
- Kvadrat Summaström, 36 A2
- Säkerhetsdata: EN ISO 13849: Säkerhetsdata: EN ISO 13849
- Prestandanivå (PL): e (tillsammans med lämplig utvärderingsenhet)
- Säkerhetsintegritetsnivå (SIL): 3 (i kombination med passande utvärderingsenhet)
- Säkerhetsdata: EN IEC 62061: Säkerhetsdata: EN IEC 62061
- Kapslingsklass monteringsplats: Minimal: IP54
- Max. tillåten Luftfuktighet (förvaring/transport) 75 %
- Beskrivning av införsel: Säkerhetsställd
- Antal ingångar: 1
- Ingångsspänningsområde "1" -signal: 19,2 V... 26,4 V
- anslutningsbar: ja
- Aktivering: 1- och 2-kanalers
- Kategori stopp: 0
- Säkerhetsdata: IEC 61508 - High-Demand: Säkerhetsdata: IEC 61508 - High-Demand
- Säkerhetsteknisk data: IEC 61508 - Low-Demand: Säkerhetsteknisk data: IEC 61508 - Low-Demand
- Max. Tillåtet totalt ledningsmotstånd: 25 Ω
- Relä: Frisignalströmbana (23/24... 63/64): Relä: Frisignalströmbana (23/24... 63/64)
- Relä: Signalströmbana (71/72): Relä: Signalströmbana (71/72)
- Relä: Återkopplingskrets (11/12): Relä: Återkopplingskrets (11/12)
- Digital: A1: Digital: A1
- Typ av produkt
Påbyggnadsmodul
- Antal ingångar max.
1
- Antal utgångar max.
7
- Antal reläutgångar max.
1
- Höjd
99 mm
- Längd
114.5 mm
- Bredd
22.5 mm
IP20
- Mått.
(L x B x H) 114.5 x 22.5 x 99 mm
- Anslutningstyp
Skruvanslutning
- Display
Ja
- Tillverkarnr.
1442344
- Typ
PSR-SCP- 24DC/URM4/5X1/2X2/B
- Montering (specifikationer)
Skenmontering
- Max. omgivningstemperatur
55 °C
- Min. omgivningstemperatur
-20 °C
- Djup
114.5 mm
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3583706 Phoenix Contact PSR-SCP- 24DC/URM4/5X1/2X2/B 1442344 Påbyggnadsmodul
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3583706 Phoenix Contact PSR-SCP- 24DC/URM4/5X1/2X2/B 1442344 Påbyggnadsmodul
Beskrivning
1- eller 2-kanals kontaktförlängning, 5 slutare, 1 öppnare, 1 återkopplingskrets, tillsammans med basapparat upp till Cat 4 PL e enligt en ISO 13849 säker separering, bredd: 22,5 mm, pluggbara skruvklämma
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
