Name: Phoenix Contact PSR-M-GW-CAN-XC-PI 1337853 Datagränssnitt 24 V/DC
Brand: Phoenix Contact
SKU: 3582932
Availability: SoldOut

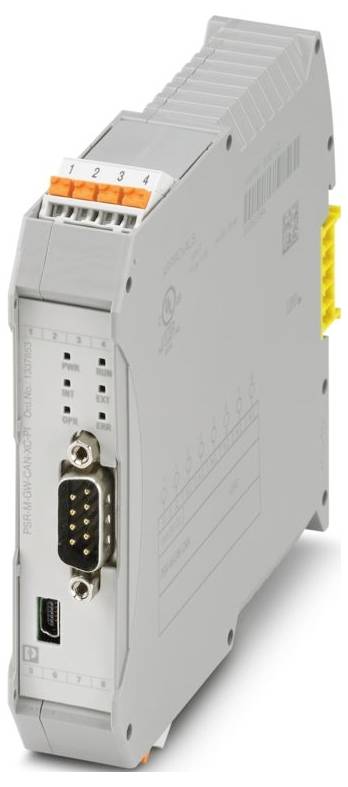

En grå industriell enhet med kontaktdon på framsidan, inklusive en DB9-serieport och en USB-port, utformad för automationssystem.

Liknande avbildning

Datablad (PDF)

Utgått

Toal (6 392,00 kr / stycken)

6 392,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Anslutningstyp USB 2.0 Hi-Speed
Bredd: 22,61 mm
Höjd: 107,74 mm
Djup: 115,95 mm
Material hölje: Polyamid pa oförstärkt
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -10 °C ... 70 °C (observera nedstämpling)
Omgivningstemperatur (lagring/transport) -20 °C ... 85 °C
Obs: T4: För -10 °C kan +50 °C på grund av R
Montering: Dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori II
Föroreningsgrad: 2
Vibration (drift): 10 Hz ... 150 Hz , 2 g
Avisoleringslängd 10 mm
Monteringsläge: Vertikalt eller horisontellt
ATEX ATEX
Märkning G3
Maximal effektförlust vid nominellt förhållande 1 W.
Kommunikationsprotokoll: CANopen®
CE: CE
Certifikat: ISA-S71.04
Monteringsanvisning: Observera nedstämpling
Operativ höjd: ≤ 2000 m (över NN)
Max. tillåten Luftfuktighet (drift) 95 % (ingen kondensbildning)
Chock: 10g för Δt = 16 ms (kontinuerlig chock, 1000 chock per riktning)
Skyddskrets: Seriellt polvändningsskydd
Statusindikering: 1 x LED (grön), 1 x LED (grön, röd) 1 x LED (röd)
Namn: A1/A2
Strömförsörjning: Försörjning
Färg (hölje): Grå (RAL 7042)
Inkopplingsström: 11,194 A (Δt = 2 ms för US)
Visning av driftspänning 1 LED (grön)
Märkströmkretsspänning US: 24 V DC -20 % / +20 % (extern säkring, standard 4 A)
Märkströmmatningsström IS: typ. 35 mA (utan nätverksanslutning);typ. 40 mA (vid nätverksanslutning)
Antal anslutningar: 1
Nominell drift 100 % ED.
Märkstötspänning / isolering: Basisolering 4 kV
filtertid: typ. 5 ms (vid spänningsbrott i US)
Kapslingsklass monteringsplats: Minimal: IP54
Max. tillåten Luftfuktighet (förvaring/transport): 95 % (ingen kondensbildning)
Överföringshastighet: Max. 1 Mbit/s.
Felvisning 2 x LED (röd)
Effektförbrukning till US: typ. 1 W (vid nätverksanslutning)
Gränssnitt: Din-skena-TBUS för anslutning till mastermodulen, medföljer
Data: Servicegränssnitt: Data: Servicegränssnitt
Kabellängd: Max. 3 m
Data: Lokal buss: Data: Lokal buss
Omgivningstemperatur (drift) (ATEX): -10 °C... 50 °C (vid användning i explosionsfarligt område. Iaktta nedstämpling.
UL ex, USA / Kanada: UL ex, USA / Kanada
Miljösimuleringstest: Miljöimulationstest
Data: Nätverksgränssnitt: Data: Nätverksgränssnitt

Typ av produkt: Datagränssnitt

Gränssnitt: USB 2.0 Hi-Speed

Driftspänning: 24 V/DC

Höjd: 107.74 mm

Längd: 115.95 mm

Bredd: 22.61 mm

: IP20

Mått.: (L x B x H) 115.95 x 22.61 x 107.74 mm

Anslutningstyp: Push-in-anslutning

Tillverkarnr.: 1337853

Typ: PSR-M-GW-CAN-XC-PI

Montering (specifikationer): Skenmontering

Max. omgivningstemperatur: 70 °C

Min. omgivningstemperatur: -10 °C

Djup: 115.95 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3582932 Phoenix Contact PSR-M-GW-CAN-XC-PI 1337853 Datagränssnitt 24 V/DC

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3582932 Phoenix Contact PSR-M-GW-CAN-XC-PI 1337853 Datagränssnitt 24 V/DC

Beskrivning

Gateway för anslutning av en PSR-M-basmodul till en överordnad styrning, CANopen®, TBUS-gränssnitt, pluggbar Push-in-klämma, TBUS-anslutning medföljer

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
