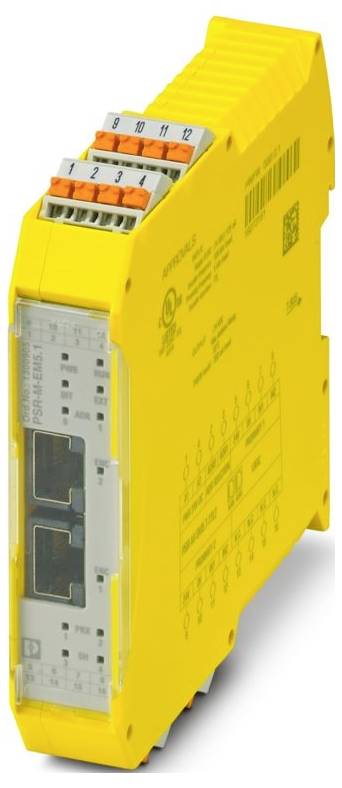

Liknande avbildning
Phoenix Contact PSR-M-EM5.1-TTL2-PI 1300905 Påbyggnadsmodul 24 V/DC
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Toal (5 832,00 kr / stycken)
5 832,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Anslutningstyp: Push-in-anslutning
- Ledararea flexibel: 0,2 mm²... 2,5 mm²
- Ledararea styv: 0,2 mm²... 2,5 mm²
- Ledararea AWG: 24... 14
- Bredd: 22,61 mm
- Höjd: 107,74 mm
- Djup: 113,6 mm
- Materialhölje: PA
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -10 °C ... 55 °C (observera nedstämpling)
- Omgivningstemperatur (lagring/transport) -20 °C ... 85 °C
- Montering: Dragskenamontering
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori II
- Föroreningsgrad: 2
- Vibration (drift): 10 Hz ... 150 Hz , 2 g
- Avisoleringslängd 10 mm
- Monteringsläge: Vertikalt eller horisontellt
- Maximal effektförlust vid nominellt villkor: 4 W (UB = 28,8 V, IN1 = IN2 = 50 mA, 2 kodare)
- Skyddsklass: III
- CE: CE
- Anslutningsteknik: Anslutningsteknik
- Obs! För användning: Endast för industriell användning
- Strömförbrukning: typ. 42 mA (beroende på körfält i US)
- Ledaranslutning: Ledaranslutning
- Monteringsanvisning: Observera nedstämpling
- Operativ höjd: ≤ 2000 m (över NN)
- Max. tillåten Luftfuktighet (drift) 95 % (ingen kondensbildning)
- Chock: 10g för Δt = 16 ms (kontinuerlig chock, 1000 chock per riktning)
- Skyddskrets: Suppressordiod
- Statusindikering: 1 x LED (grön), 2 x LED (orange);6 x LED (gul)
- Namn: A1/A2
- Användning: Varvtalsvakt;standstill-monitor;rotationsriktningsövervakning
- Strömförsörjning: Försörjning
- Färg (hölje): Gul (RAL 1018)
- Inkopplingsström: 40 A (Δt = 500 µs för US)
- Visning av driftspänning 1 LED (grön)
- Märkströmkretsspänning US: 24 V DC -20 % / +20 % (extern säkring, standard 1 A)
- Märkströmmatningsström IS: typ. 70 mA
- Tider: Tider
- Nominell drift 100 % ED.
- Märkstötspänning / isolering: Basisolering 4 kV mellan 24 V försörjning och i/O till höljet
- filtertid: typ. 10 ms (på A1 vid spänningsbrott i US)
- Prestandanivå (PL): e.
- Säkerhetsintegritetsnivå (SIL): 3
- Säkerhetsdata: EN IEC 62061: Säkerhetsdata: EN IEC 62061
- Kapslingsklass monteringsplats: Minimal: IP54
- Max. tillåten Luftfuktighet (förvaring/transport): 95 % (ingen kondensbildning)
- Beteckning ingång: Kodaringångar
- Beskrivning av ingången: TTL
- Antal ingångar: 2
- Felvisning 2 x LED (röd)
- Noggrannhet: 5 % (i förhållande till det parameterade gränsvärdet)
- Ingångsspänningsområde "0" -signal: 0 V DC... 5 V DC (NPN);16 V DC... 28,8 V DC (PNP)
- Ingångsspänningsområde "1" -signal: 16 V DC... 28,8 V DC (NPN);0 V DC... 5 V DC (PNP)
- anslutningsbar: ja
- Aktivering: 1- och 2-kanalers
- Effektförbrukning till US: typ. 1,7 W.
- Säkerhetsdata: IEC 61508 - High-Demand: Säkerhetsdata: IEC 61508 - High-Demand
- Återstarttid: Min. 5 s (boot-tid);max. 10 s (boot-tid)
- Ingångsströmområde "0" -signal < 2 mA (NPN)
- Gränsfrekvens: Max. 500 kHz
- Max. Tillåtet totalt ledningsmotstånd: 150 Ω
- Kortslutningsskydd: nej
- Responstid: Se användarmanual
- Gränssnitt: Din-skena-TBUS för anslutning till mastermodulen, medföljer;kodare;Avståndsbrytare
- Nominell utgångsspänningsområde: 16,7 V DC... 26,3 V DC (US - 2,5 V)
- Mätning: Mätning
- Intermittensfaktor: 55 % ... 95 %
- Impulsbredd: Min. 20 µs
- Ingångsimpedans 120 Ω (per spår)
- TTL-signalform / signalnivå: 2,5 V... 5 V (Avkänningsgrader spår A, B: 50 % ±15 %, fasförskjutning spår A, B: 90° ±40°)
- Digital: Närmandeupptäckning (24V/0V): Digital: Närmandeupptäckning (24V/0V)
- Säkerhetsdata: EN ISO 13849-1: Säkerhetsdata: EN ISO 13849-1
- Typ av produkt
Påbyggnadsmodul
- Antal digitala ingångar max.
2
- Antal ingångar max.
4
- Driftspänning
24 V/DC
- Höjd
107.74 mm
- Längd
113.6 mm
- Bredd
22.61 mm
IP20
- Mått.
(L x B x H) 113.6 x 22.61 x 107.74 mm
- Anslutningstyp
Push-in-anslutning
- Tillverkarnr.
1300905
- Typ
PSR-M-EM5.1-TTL2-PI
- Montering (specifikationer)
Skenmontering
- Max. omgivningstemperatur
55 °C
- Min. omgivningstemperatur
-10 °C
- Djup
113.6 mm
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3582789 Phoenix Contact PSR-M-EM5.1-TTL2-PI 1300905 Påbyggnadsmodul 24 V/DC
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3582789 Phoenix Contact PSR-M-EM5.1-TTL2-PI 1300905 Påbyggnadsmodul 24 V/DC
Beskrivning
Säker expansionsmodul för övervakning av stillestånd, varvtal, rotationsriktning , övervakning av 2 axlar, NPN/PNP-avståndsbrytare, 2x TTL-kodare utan spänningsövervakning, SIL 3, Cat . 4/PL e, anslutningsbara push-in-klämma, TBUS-koppling medföljer
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
