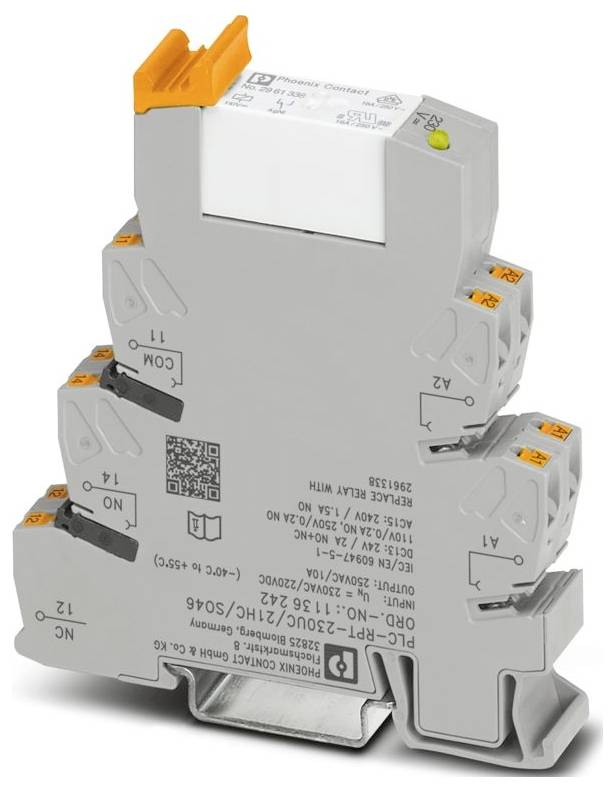

Phoenix Contact PLC-RPT-230UC/21HC/SO46 Relämodul 1 switch 10 st
Typ av produkt
Relämodul
Kontakttyp
1 switch
Växelspänning (max.)
250 V DC/AC
Typ
PLC-RPT-230UC/21HC/SO46
Anslutning
Push-in-fjäderanslutning
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
3 Set
Antal (förpackningsstorlek 10 st)
Toal (279,00 kr / stycken)
2 790,00 kr
inkl. moms
Fri frakt
Endast 3 Set kvar på lager
Tekniska specifikationer
- Produktfamilj: PLC-GRÄNSSNITT
- Anslutningstyp: Push-in-anslutning
- Ledararea flexibel: 0,14 mm²... 2,5 m²;0,2 m² 2,5 m² (enledarändhylsa);2 x 0,5 m² ... 1 m² (Twin-ändhylsa)
- Ledararea styv: 0,14 mm²... 2,5 mm²
- Ledararea AWG: 26... 14
- Bredd: 14 mm
- Höjd: 80 mm
- Djup: 94 mm
- Färg: Grå (RAL 7042)
- Miljöförhållanden
- Temperaturintervall (drift): -40 °C ... 55 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Höjd: ≤ 2000 m
- Standarder/bestämmelser: IEC 60947-5-1
- Montering: Dragskenamontering
- Överspänningskategori: III
- Föroreningsgrad: 3
- Avisoleringslängd 10 mm
- Montering: valfri position
- Anmärkning om drift: Artikelns beröringsskydd ska > säkerställas (vid spänning 25 V AC/60 V DC) av investeringsriktaren. Det är en inbyggnadsenhet utan skydd mot direkt beröring.
- Identifiering: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- Maximal effektförlust vid nominellt förhållande 2,3 W.
- Driftsätt 100 % ED
- CE: CE
- Certifikat: TAE00196
- Ingångsspänningsområde: 179,4 V AC ... 264,5 V AC (20 °C);171,6 V DC ... 253 V DC (20 °C)
- Monteringsanvisning: Kan staplas utan avstånd
- Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet
- Lågspänningsdirektiv: Överensstämmelse med NS-direktivet
- Skyddskrets: RC-länk;brygglikriktare
- Godkänd för skeppsbyggnad: Godkänd för skeppsbyggnad
- Mager gas: Mager gasest
- Kopplingsspänning 250 V AC/DC
- Statusindikering med LED (gul)
- Användning: Filter mot störningar
- Ingångsström maximalt 30 A (300 ms, slutarkontakt)
- Isolering: Basisolering
- Datavårdsstånd: Nivå för datavård
- Datum för senaste underhåll: 11.12.2025
- NOMINELL INGÅNGSPÄNNING UN: 230 V AC;220 V DC
- Typisk ingångsström vid UN 8,5 mA (50 Hz);10 mA (60 Hz)
- Kontakttyp: 1 växlare.
- Gränsström kontinuerligt: 6 A;10 A (värde gäller för anslutningarna 12. Om anslutningarna 12 är bryggade, gäller det normala värdet.)
- UKCA: UKCA
- Varvsuppgifter: Uppgifter om skeppsbyggnad
- Temperatur D
- HUMIDITY: A
- Vibration: B/C.
- EMC:B
- enclosure: required protection according to the Rules shall be provided upon installation on board
- Isolationsmärkspänning: 250 V AC
- Märkstötspänning 4 kV (säker separering, förstärkt isolering och 6 kV mellan ingångsströmkrets och utgångskontaktströmtråd)
- Isolationsfunktioner: Luft- och krypsträckor mellan strömkretsar: Isoleringsegenskaper: Luft- och krypsträckor mellan strömkretsar
- Luft- och krypsträckor mellan strömkretsar: Luft- och krypsträckor mellan strömkretsar
- Kapslingsklass (reläsockel): IP20 (reläsockel)
- Skyddsklass (relä) RT II (relä)
- Kapslingsklass (monteringsplats): IP54 (monteringsplats)
- Strömbrytare
- Livslängd mekanisk: Ca 3 x 107 omslagscykler
- Provningsspänning (lindning/kontakt) 4 kVeff (50 Hz, 1 min, lindning/kontakt)
- Organismer har påvisats hos patienten genom odling från purulent purulent material
- Drivning: Monostabilt
- Drivning (polarisering): Polerad
- Tillslagstid standard: 7 ms
- Frånslagstid typisk: 10 ms
- Typ av kopplingskontakt: Enkelkontakt
- Kontaktmaterial: Agni
- Brytspänning minimum: 12 V (10 mA)
- Brytström minimum: 10 mA (12 V)
- Frånkopplingseffekt (resistiv last) max: 144 W (24 V DC);240 W (24 V DC, värde gäller för anslutningarna 12. Om anslutningarna 12 är bryggade gäller det normala värdet);58 W (48 V DC);48 W (60 V DC);50 W (110 V DC);80 W (220 V DC);1500 VA (250 V AC);2500 W (250 V AC, värde gäller för anslutningarna 12. Om anslutningarna 12 är bryggade, gäller det normala värdet.)
- BRYTFÖRMÅGA 2 A (DC13, 24 V);0,2 A (DC13, 250 V);6 A (AC15, 24 V);6 A (AC15, 250 V)
- Nätfrekvens 50/60 Hz
- Nominell spänning (påkopplat elektromekaniskt relä) 110 V DC
- Frisättningsspänning 60 V AC
- Typ av produkt
Relämodul
- Typ
PLC-RPT-230UC/21HC/SO46
- Anslutning
Push-in-fjäderanslutning
- Driftspänning (min.)
179.4 V/AC
- Utlösningsspänning (max.)
264.5 V/AC
- Svarstid
7 ms
- Falltid
10 ms
- Kontakttyp
1 switch
- Kontaktmaterial
AgNi
- Växelspänning (max.)
250 V DC/AC
- Max. bryteffekt
2500 W
- Spoleffekt
2.3 W
- funktioner
med RC-element
IP20
- Max. temperatur
55 °C
- Min. temperatur
-40 °C
- Djup
94 mm
- Bredd
14 mm
- Höjd
80 mm
- Mått.
(B x H x D) 14 x 80 x 94 mm
- Innehåll
10 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3564951 Phoenix Contact PLC-RPT-230UC/21HC/SO46 Relämodul 1 switch 10 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3564951 Phoenix Contact PLC-RPT-230UC/21HC/SO46 Relämodul 1 switch 10 st
Beskrivning
PLC-GRÄNSSNITT mot störströmmar resp. störspänningar på styrsidan. Består av grundklämma med Push-in-anslutning och anslutningsbart miniatyrrelä med effektkontakt upp till 10 A, 1 växlare, ingångsspänning 230 V AC
