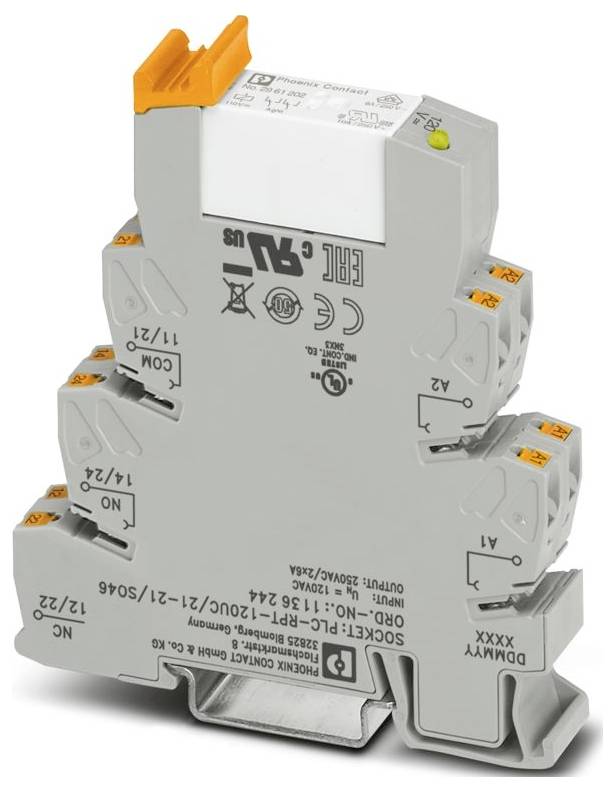

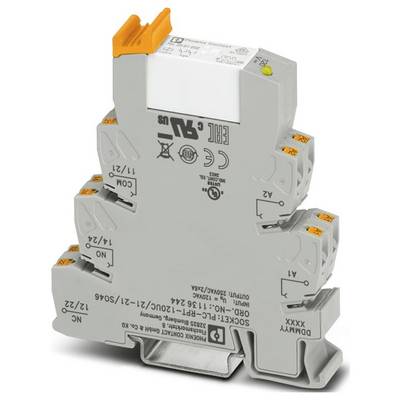

Phoenix Contact PLC-RPT-120UC/21-21/SO46 Relämodul 2 switch 10 st

Liknande avbildning

Typ av produkt

Relämodul

Kontakttyp

2 switch

Växelspänning (max.)

250 V DC/AC

Typ

PLC-RPT-120UC/21-21/SO46

Anslutning

Push-in-fjäderanslutning

Datablad (PDF)

Leverans tis. 29 sep.

24 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Set

Toal (223,20 kr / stycken)

2 232,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: PLC-GRÄNSSNITT
Anslutningstyp: Push-in-anslutning
Ledararea flexibel: 0,14 mm²... 2,5 m²;0,2 m² 2,5 m² (enledarändhylsa);2 x 0,5 m² ... 1 m² (Twin-ändhylsa)
Ledararea styv: 0,14 mm²... 2,5 mm²
Ledararea AWG: 26... 14
Bredd: 14 mm
Höjd: 80 mm
Djup: 94 mm
Färg: Grå (RAL 7042)
Miljöförhållanden
Temperaturintervall (drift): -40 °C ... 55 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Höjd: ≤ 2000 m
Standarder/bestämmelser: IEC 60947-5-1
Montering: Dragskenamontering
Överspänningskategori: III
Föroreningsgrad: 3
Avisoleringslängd 10 mm
Montering: valfri position
Anmärkning om drift: Artikelns beröringsskydd ska > säkerställas (vid spänning 25 V AC/60 V DC) av investeringsriktaren. Det är en inbyggnadsenhet utan skydd mot direkt beröring.
Identifiering: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximal effektförlust vid nominellt förhållande 0,84 W.
Driftsätt 100 % ED
CE: CE
Certifikat: TAE00196
Ingångsspänningsområde: 94,8 V AC ... 168 V AC (20 °C);93,5 V DC ... 168,3 V DC (20 °C)
Monteringsanvisning: Kan staplas utan avstånd
Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet
Lågspänningsdirektiv: Överensstämmelse med NS-direktivet
Skyddskrets: RC-länk;brygglikriktare
Godkänd för skeppsbyggnad: Godkänd för skeppsbyggnad
Mager gas: Mager gasest
Kopplingsspänning 250 V AC/DC
Statusindikering med LED (gul)
Användning: Filter mot störningar
Inkopplingsström maximalt 15 A (300 ms)
Isolering: Basisolering
Datavårdsstånd: Nivå för datavård
Datum för senaste underhåll: 11.12.2025
NOMINELL INGÅNGSPÄNNING UN: 120 V AC;110 V DC
Typisk ingångsström vid UN 8,5 mA (50 Hz);9,5 mA (60 Hz)
Kontaktutförande: 2 växlare
Gränsström kontinuerligt 6 A.
UKCA: UKCA
Varvsuppgifter: Uppgifter om skeppsbyggnad
Temperatur D
HUMIDITY: A
Vibration: B/C.
EMC:B
enclosure: required protection according to the Rules shall be provided upon installation on board
Isolationsmärkspänning: 250 V AC
Märkstötspänning 4 kV (säker separering, förstärkt isolering och 6 kV mellan ingångsströmkrets och utgångskontaktströmtråd)
Isolationsfunktioner: Luft- och krypsträckor mellan strömkretsar: Isoleringsegenskaper: Luft- och krypsträckor mellan strömkretsar
Luft- och krypsträckor mellan strömkretsar: Luft- och krypsträckor mellan strömkretsar
Kapslingsklass (reläsockel): IP20 (reläsockel)
Kapslingsklass (relä): RT III (relä)
Kapslingsklass (monteringsplats): IP54 (monteringsplats)
Strömbrytare
Livslängd mekanisk: Ca 3 x 107 omslagscykler
Provningsspänning (lindning/kontakt) 4 kVeff (50 Hz, 1 min, lindning/kontakt)
Organismer har påvisats hos patienten genom odling från purulent purulent material
Drivning: Monostabilt
Drivning (polarisering): Polerad
Tillslagstid standard: 8 ms
Frånslagstid typisk: 15 ms
Typ av kopplingskontakt: Enkelkontakt
Kontaktmaterial: Agni
Brytspänning minimum: 5 V (10 mA)
Brytström minimum: 10 mA (5 V)
FRÅNKOPPLINGSEFFEKT (RESISTIV LAST) MAX: 144 W (24 V DC) ;96 W (48 V DC);60 W (60 V DC);44 W (110 V DC);57 W (220 V DC);1500 VA (250 V AC)
Bryteffekt minimum: 0,12 W.
Nätfrekvens 50/60 Hz
Nominell spänning (påkopplat elektromekaniskt relä) 60 V DC
Frisättningsspänning 45 V AC

Typ av produkt: Relämodul

Typ: PLC-RPT-120UC/21-21/SO46

Anslutning: Push-in-fjäderanslutning

Driftspänning (min.): 94.8 V/AC

Utlösningsspänning (max.): 168 V/AC

Svarstid: 8 ms

Falltid: 15 ms

Kontakttyp: 2 switch

Kontaktmaterial: AgNi

Växelspänning (max.): 250 V DC/AC

Max. bryteffekt: 1500 VA

Spoleffekt: 0.84 W

funktioner: jackbar

: IP20

Max. temperatur: 85 °C

Min. temperatur: -40 °C

Djup: 94 mm

Längd: 94 mm

Bredd: 14 mm

Höjd: 80 mm

Mått.: (L x B x H) 94 x 14 x 80 mm

Innehåll: 10 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3564975 Phoenix Contact PLC-RPT-120UC/21-21/SO46 Relämodul 2 switch 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3564975 Phoenix Contact PLC-RPT-120UC/21-21/SO46 Relämodul 2 switch 10 st

Beskrivning

PLC-GRÄNSSNITT mot störströmmar resp. störspänningar på styrsidan. Består av grundklämma med Push-in-anslutning och anslutningsbart miniatyrrelä med effektkontakt upp till 2x 8 A, 2 växlare, ingångsspänning 120 V AC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
