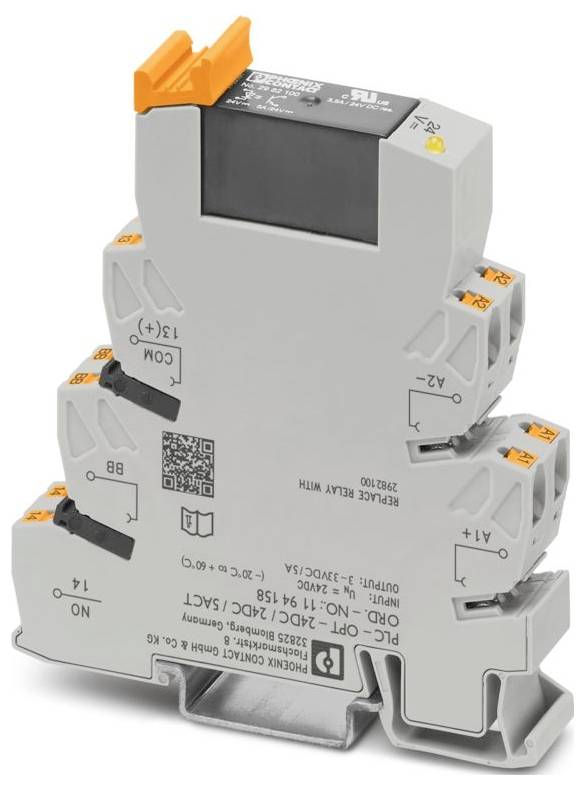

Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT Halvledar-relä 1 NO Piece 10 st

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Halvledar-relä

Kontakttyp

1 NO

Växelspänning (max.)

33 V/DC

Typ

PLC-OPT- 24DC/ 24DC/ 5/ACT

Datablad (PDF)

Leverans tis. 29 sep.

375 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Set

Toal (415,20 kr / stycken)

4 152,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: PLC-GRÄNSSNITT
Anslutningstyp: Push-in-anslutning
Ledararea flexibel: 0,14 mm²... 2,5 m²;0,2 m² 2,5 m² (enledarändhylsa);2 x 0,5 m² ... 1 m² (Twin-ändhylsa)
Ledararea styv: 0,14 mm²... 2,5 mm²
Ledararea AWG: 26... 14
Bredd: 14 mm
Höjd: 80 mm
Djup: 94 mm
Färg: Grå (RAL 7042)
Miljöförhållanden
Temperaturintervall (drift): -20 °C ... 60 °C
Omgivningstemperatur (lagring/transport): -25 °C ... 70 °C
Standarder/bestämmelser: IEC 60947-5-1
Montering: Dragskenamontering
Överspänningskategori: III
Föroreningsgrad: 2
Avisoleringslängd 10 mm
Montering: valfri position
Identifiering: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximal effektförlust vid nominellt förhållande 0,22 W.
Driftsätt 100 % ED
CE: CE
Certifikat: TAE00196
Ingångsspänningsområde: 19,2 V DC ... 28,8 VDC
Inkopplingstid typisk: 20 µs
Monteringsanvisning: Kan staplas utan avstånd
Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet
Lågspänningsdirektiv: Överensstämmelse med NS-direktivet
Skyddskrets: Polvändningsskydd | skyddsdiod;överspänningsskydd
Godkänd för skeppsbyggnad: Godkänd för skeppsbyggnad
Mager gas: Mager gasest
Utgångsspänningsområde: 3 V DC... 33 V DC
Applikation: Utdatafunktion
Inkopplingsström maximalt 15 A (10 ms)
Isolering: Basisolering
Datavårdsstånd: Nivå för datavård
Datum för senaste underhåll: 15.09.2025
Provningsspänning (ingång/utgång) 2,5 kV (50 Hz, 1 min., ingång/utgång)
NOMINELL INGÅNGSSPÄNNING UN: 24 V DC
Nominell spänning (påkopplad solid-state-relä): 24 V DC
Inspänningsområde baserat på UN: 0,8... 1,2
Typisk ingångsström vid UN 9 mA
Utslagstid typisk: 400 µs
Visning av driftspänning: LED gul
Överföringsfrekvens 300 Hz
Kontaktutförande: 1 slutare
Typ av digitalutgång: Elektroniskt
Gränsström kontinuerligt 5 A (se nedstämpling-kurva)
Spänningsfall vid max. Gränsström: ≤ 200 mV
Utgångskoppling: 2-ledare, fri från massa
Brännbarhetsklass UL 94 (hölje): V0 (hölje)
UKCA: UKCA
Varvsuppgifter: Uppgifter om skeppsbyggnad
Temperatur D
HUMIDITY: A
Vibration: B/C.
EMC:B
enclosure: required protection according to the Rules shall be provided upon installation on board
Isolationsmärkspänning: 100 V DC
Nominell utgångsspänning 24 V DC
Märkstötspänning 1,5 kV
Överspänningsbegränsning > 33 V DC
Isolationsfunktioner: Luft- och krypsträckor mellan strömkretsar: Isoleringsegenskaper: Luft- och krypsträckor mellan strömkretsar
Luft- och krypsträckor mellan strömkretsar: Luft- och krypsträckor mellan strömkretsar
Tröskelvärde "1" -signal spänning > 16,7 V.
Tröskelvärde "0" -signal spänning < 10,7 V.

Förpackningstyp: Piece

Typ av produkt: Halvledar-relä

Typ: PLC-OPT- 24DC/ 24DC/ 5/ACT

Anslutning: Push-in-fjäderanslutning

Driftspänning (min.): 19.2 V/DC

Utlösningsspänning (max.): 28.8 V/DC

Svarstid: 20 µs

Falltid: 400 µs

Kontakttyp: 1 NO

Växelspänning (max.): 33 V/DC

funktioner: jackbar

Max. temperatur: 60 °C

Min. temperatur: -20 °C

Djup: 94 mm

Bredd: 14 mm

Höjd: 80 mm

Mått.: (B x H x D) 14 x 80 x 94 mm

Innehåll: 10 st

Ingångsspänning: Mål 19.2/28.8, kommissionen mot Europeiska kommissionen V

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3565882 Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT Halvledar-relä 1 NO Piece 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3565882 Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT Halvledar-relä 1 NO Piece 10 st

Beskrivning

PLC-GRÄNSSNITT för utmatningsfunktioner, bestående av grundklämma PLC-BSC.../ACT med push-in-anslutning och anslutningsbara miniatyr-solid-state-relä, för montering på bärskena NS 35/7,5, 1 slutare, ingång: 24 V DC, utgång: 3... 33 V/DC/5 A
