Name: Phoenix Contact IB IL AO 4/I/4-20-ECO 2702497 Inline- Klämma 7.5 V/DC
Brand: Phoenix Contact
SKU: 2137571
Availability: BackOrder

Elektronisk enhet i grönt hölje med flera kortplatser och anslutningar, använd för industriell automation.

En grön, gammal mobiltelefon med knappar; på displayen står 'ADVEC 220 AEONOUS'.

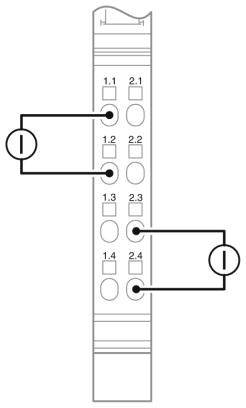

Diagram över en elektrisk krets: Fyra numrerade knappspar 1.1 till 1.4 och 2.1 till 2.4 med två kopplingar som förbinder två par.

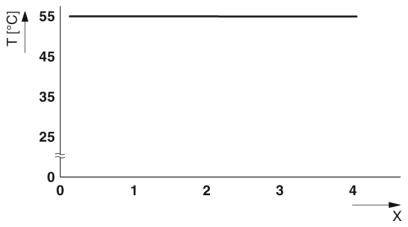

Diagrammet visar en horisontell linje vid 55°C på Y-axeln, där X-axeln är skalad från 0 till 4. Temperaturen förblir konstant.

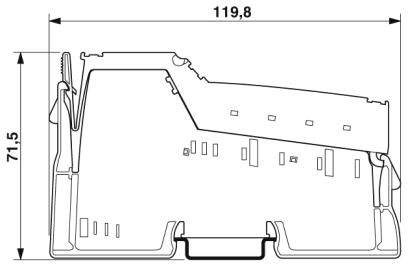

Tvärsnittdiagram över ett hölje med dimensionerna 119,8 mm bredd och 71,5 mm höjd, visar intern struktur och fästhål.

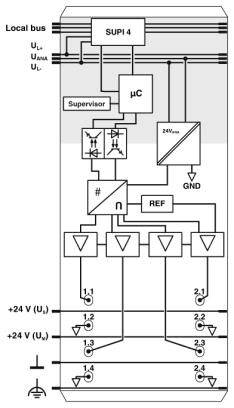

Diagram över en strömförsörjningskrets med lokala bussanslutningar, mikrokontroller, övervakningskrets och olika anslutningar för olika spänningsnivåer.

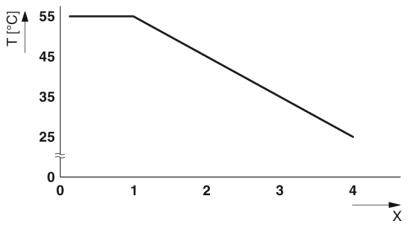

Diagram visar temperatursänkning från 55°C till 25°C på 4 minuter. X-axel: Tid (minuter), Y-axel: Temperatur (°C).

1/7

Liknande avbildning

Datablad (PDF)

Leverans tors 22 okt.

Antal

Styck

Toal (1 832,00 kr / stycken)

1 832,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Färg: grön
Nettovikt: 84,1 g
SKYDDSKLASS III (IEC 61140, EN 61140, VDE 0140-1)
Antal utgångar: 4
Överföringshastighet 500 kb/s.
Effektförbrukning: Typ. 1,8 W.
Upplösning D/A-omvandlare 12 bitar

Typ av produkt: Inline- Klämma

Typ: IB IL AO 4/I/4-20-ECO

Antal analoga utgångar max.: 4

Ström utgångssignal: 4 mA ... 20 mA mA

Driftspänning (min.): 19.2 V/DC

Driftspänning: 19.2 - 30 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 7.5 V/DC

Höjd: 119.8 mm

Längd: 71.5 mm

Bredd: 12.2 mm

: IP20

Mått.: (L x B x H) 71.5 x 12.2 x 119.8 mm

Anslutningsteknik: 2-ledare

Anslutningstyp: Inline-dataväxlare

Max. strömförbrukning: 40 mA

Tillverkarnr.: 2702497

Montering (specifikationer): Skena

Max. omgivningstemperatur: +55 °C

Min. omgivningstemperatur: 0 °C

Logisk spänning UL: 7.5 V/DC

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2137571 Phoenix Contact IB IL AO 4/I/4-20-ECO 2702497 Inline- Klämma 7.5 V/DC

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2137571 Phoenix Contact IB IL AO 4/I/4-20-ECO 2702497 Inline- Klämma 7.5 V/DC

Beskrivning

4 analoga utmatningskanaler. Ställdons anslutning i 2-ledarteknik. Strömområde: 4 mA... 20 mA. Dataformat: Standardiserad presentation. Upplösning 12 bitar. Diagnosvisning.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
