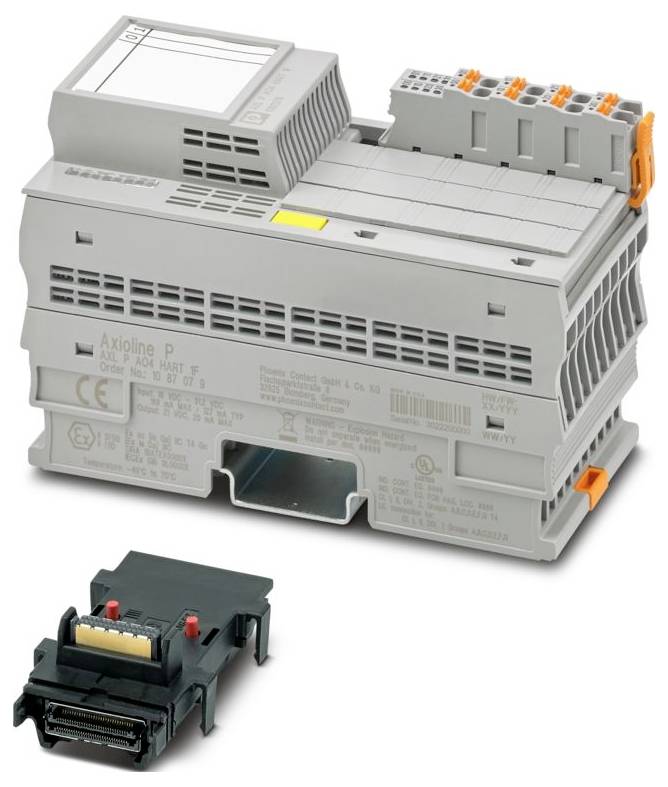

Phoenix Contact AXL P AO4 HART 1F 1087079 Analogmodul 24 V/DC, 5 V/DC
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Toal (8 472,00 kr / stycken)
8 472,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: Axioline P
- Konstruktion: Blockmodulär
- Anslutningstyp: Push-in-anslutning
- Ledararea flexibel: 0,2 mm²... 1,5 mm²
- Ledararea styv: 0,2 mm²... 1,5 mm²
- Ledararea AWG: 24... 16
- Bredd: 53,6 mm
- Höjd: 126,1 mm
- Djup: 77,14 mm
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -40 °C ... 70 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Montering: Dragskenamontering
- Isolationsegenskaper: Isoleringsegenskaper
- ÖVERSPÄNNINGSKATEGORI II (IEC 60664-1, EN 60664-1)
- Föroreningsgrad: 2 (IEC 60664-1, en 60664-1)
- Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
- Namngivning anslutning: Axioline P-kontaktdon
- Avisoleringslängd: 8 mm
- Montering: Valfri (ingen temperatur-nedstämpling)
- ATEX ATEX
- IECEx: IECEx
- Överföringshastighet 100 Mbit/s.
- Märkning: Klass i, sektion 2, groups A, B, C d, T4;Class i, Zone 2, IIC T4
- UL, USA/Kanada: Klass i, div. 2, GROUPS A, B, C, D T4
- Maximal effektförlust vid nominellt förhållande 2,55 W.
- SKYDDSKLASS III (IEC 61140, EN 61140, VDE 0140-1)
- Antal gränssnitt 2
- Lufttryck (drift): 70 kPa … 106 kPa (upp till 2000 m üNN)
- Leveransomfattning: Inklusive buchockelmodul och kontakt
- Försörjningsspänning 19,2 VDC ... 30 V DC
- Certifikat: E196811
- Anslutningsteknik: Anslutningsteknik
- Tillåten luftfuktighet (förvaring/transport): 5 %... 95 % (ingen kondensbildning)
- Obs! För användning: Endast för industriell användning
- Strömförbrukning: Max. 135 mA;typ. 110 mA
- Ledaranslutning: Ledaranslutning
- Skyddskrets: Överspänningsskydd | elektronisk (35 V, 0,5 s);polvändningsskydd | skyddsdiod mot omvänd polaritet;Transientskydd | suppressordiod
- Lufttryck (lagring/transport): 70 kPa ... 106 kPa (upp till 2000 m üNN)
- Obs! För anslutningstyp: Observera information om ledararemått i användarhandboken "Axioline P: System och installation".
- Begränsning av användningsområdet: Begränsning av användningsområdet
- EMC-anmärkning: EMC: Klass-A-produkt, se tillverkarens deklaration för nedladdning
- Speciella egenskaper: HÅRD funktion
- CCCex: Användning i explosionsfarliga områden är inte tillåtet i Kina.
- Ex-data: Ex-data.
- UKCA ex (UKEX): UKCA ex (UKEX)
- CCC / China-ex: CCC / China-ex
- Antal utgångar: 4 (HART)
- Designering utgång: Analoga utgångar
- Utgångssignal ström: 0 mA... 20 mA;4 mA... 20 mA
- Obs! För måttangivelser: Djupet gäller vid användning av en bärskena TH 35-7.5 (enligt en 60715).
- Analog: Analog:
- Matningsspänning 5 V DC (via busocklel-modul)
- UL ex, USA / Kanada: UL ex, USA / Kanada
- Obs! För anslutningsteknik: Skärmad, parvis tvinnad
- Modul: Modul
- Adressutrymme för inmatning: 32 byte (firmware 1.00);40 byte (fr.o.m. firmware 1.02)
- Utadressutrymme 8 byte
- Potentialdelning/isolering av spänningsområden: Isolering/isolering av spänningsområden
- Provspänning: 24 V-försörjning (kringutrustning) / funktionsjord: 500 V AC, 60 Hz, 1 min.
- Datamformat: inline, S7-kompatibel, standardformatering
- Provningsspänning: 5 V-matning av lokbussarna (UBus) / funktionsjord: 500 V AC , 60 Hz, 1 min.
- Provningsspänning: 5 V-matning av lokbussarna (UBus) / analoga ingångar: 1500 V AC, 60 Hz, 1 min.
- Provspänning: 24 V-försörjning (kringutrustning) / analoga ingångar: 1500 V AC, 60 Hz, 1 min.
- Provspänning: Analoga ingångar/funktionsjord 500 V AC, 60 Hz, 1 min.
- Upplösning D/A-omvandlare 16 bitar
- Utvärderingsvisning 16 bitar
- Processdata-uppdatering 1,9 ms (latens för analog utgång)
- Axiol P-Lokalbus: Axiol-Lokalbus
- Potential: Matningsspänning (UL): Potential: Matningsspänning (UL)
- Potential: Försörjning av Axiol P-Lokalbbussarna (UBus): Potential: Försörjning av Axiol P-Lokalbbus (UBUS).
- Axioline P-kontaktdon: Axialoline P-kontaktdon
- Typ av produkt
Analogmodul
- Typ
AXL P AO4 HART 1F
- Antal analoga utgångar max.
4
- Antal utgångar max.
4
- Driftspänning
24 V/DC
5 V/DC
- Höjd
126.1 mm
- Längd
77.14 mm
- Bredd
53.6 mm
IP20
- Mått.
(L x B x H) 77.14 x 53.6 x 126.1 mm
- Anslutningsteknik
2-ledare
- Anslutningstyp
Push-in-anslutning
- Max. strömförbrukning
160 mA
- Tillverkarnr.
1087079
- Utförande
blockmodulerad
- Montering (specifikationer)
Skenmontering
- Max. omgivningstemperatur
70 °C
- Min. omgivningstemperatur
-40 °C
- Logisk spänning UL
5 V/DC
- Djup
75.948224 mm
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3563194 Phoenix Contact AXL P AO4 HART 1F 1087079 Analogmodul 24 V/DC, 5 V/DC
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3563194 Phoenix Contact AXL P AO4 HART 1F 1087079 Analogmodul 24 V/DC, 5 V/DC
Beskrivning
Axioline P, analog utmatningsmodul, analoga utgångar: 4 (HART), 0 mA... 20 mA, 4 mA... 20 mA, anslutningsteknik: 2-ledare, överföringshastighet i Lokalbus: 100 Mbit/s, HART-funktionalitet, skyddsklass: IP20, inklusive bussmodul och kontakt
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
