Name: Phoenix Contact AXL F SGI2 1H 2702911 I/O-modul 5 V/DC
Brand: Phoenix Contact
SKU: 2137506
Availability: BackOrder

Grå elektronisk enhet med anslutningsklämmor och märkningsfält, bredvid ett separat svart-gult anslutningsmodul.

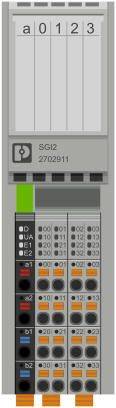

Modul med flera digitala ingångar, representerat av numrerade anslutningar och indikatorer.

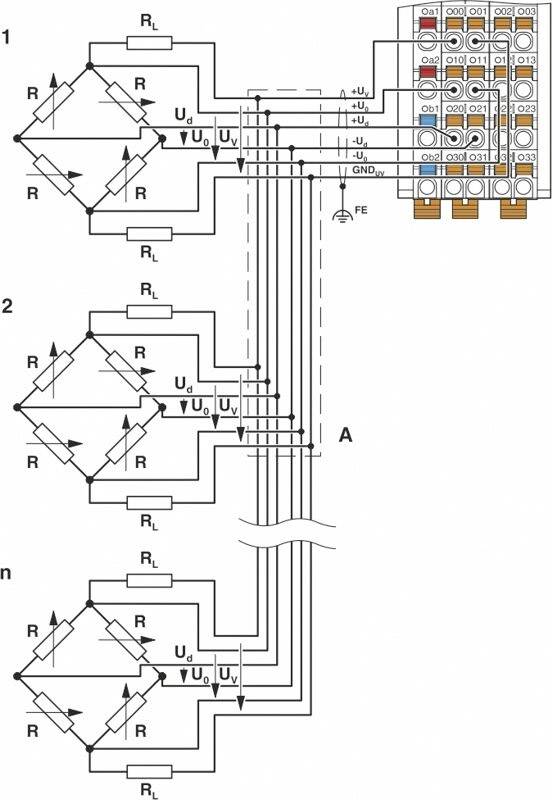

Kopplingsschema visar parallellkopplade likriktarbryggor, anslutna till mätpunkterna 'A', 'U0' och 'Ud', på testkortet.

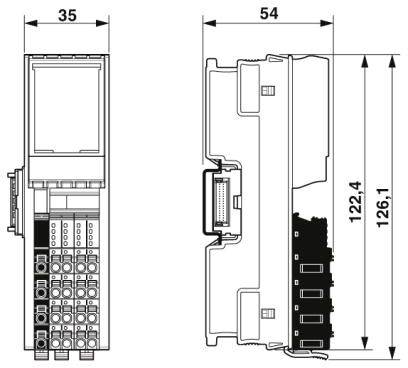

Teknisk ritning av en elektrisk modul med två vyer. Vänster: Frontvy med kontaktanslutningar. Höger: Sidovy med mått 35 mm bredd, 54 mm djup, 126,1 mm höjd.

Kopplingsschema för en likriktare med flera motstånd, dioder och anslutningar. Visar strömflödesvägar och markerade kontaktpunkter.

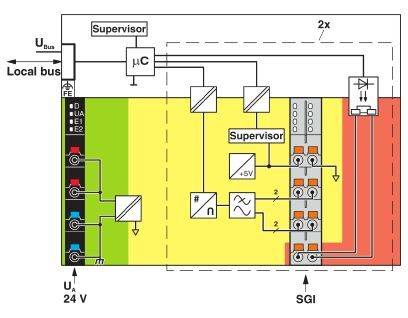

Kopplingsschema för ett övervakningssystem med supervisor, µC, lokala bussanslutningar och färgkodade områden för olika funktioner.

1/6

Liknande avbildning

Datablad (PDF)

Leverans tors 22 okt.

Antal

Styck

Toal (5 192,00 kr / stycken)

5 192,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Beskrivning av ingången: Ingångskanaler för töjningsmätremsor
Antal ingångar: 2
Skyddskrets: Överspänningsskydd matningsspänning suppressordiod
Färg: Trafigrå A RAL 7042
Nettovikt: 187,7 g
SKYDDSKLASS III (IEC 61140, EN 61140, VDE 0140-1)
Antal utgångar: 2
Montering: Valfri (ingen temperatur-nedstämpling)
Överföringshastighet 100 Mbit/s.
Effektförbrukning: Typ. 325 mW

Typ av produkt: I/O-modul

Typ: AXL F SGI2 1H

Antal analoga ingångar max.: 2

Antal ingångar: 2 x

Antal utgångar: 2 x

Driftspänning (min.): 19.2 V/DC

Driftspänning: 19.2 - 30 V/DC

Driftspänning max.: 30 V/DC

Spänning utgångssignal: 5 V

Driftspänning: 5 V/DC

Höjd: 126.1 mm

Längd: 54 mm

Bredd: 35 mm

: IP20

Mått.: (L x B x H) 54 x 35 x 126.1 mm

Anslutningsteknik: Kabel

Max. strömförbrukning: 65 mA

Tillverkarnr.: 2702911

Montering (specifikationer): Skena

Reaktiv tid tS: 0.2 ms

Max. omgivningstemperatur: +60 °C

Min. omgivningstemperatur: -25 °C

Logisk spänning UL: 5 V/DC

Antal reläutgångar max.: 2

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Driftspänning

Tillverkarnr.

Typ av produkt

Phoenix Contact AXL F SGI2 1H 2702911 I/O-modul 5 V/DC

Artikelnr.:2137506

Leverans tors 22 okt.

Conrad Electronic

Denna artikel

5 V/DC

2702911

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 192,00 kr^*

Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 I/O-modul 5 V/DC

Artikelnr.:2137548

Leverans tors 22 okt.

Conrad Electronic

5 V/DC

1035429

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 712,00 kr^*

Phoenix Contact AXL F AI4 I XC 1H 2702007 I/O-modul 5 V/DC

Artikelnr.:2137301

Leverans tors 22 okt.

Conrad Electronic

5 V/DC

2702007

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 392,00 kr^*

Phoenix Contact AXL F AI8 W 1F 2702525 I/O-modul

Artikelnr.:2136865

Leverans tors 22 okt.

Conrad Electronic

2702525

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

6 872,00 kr^*

Phoenix Contact AXL F AO4 XC 1H 2702153 I/O-modul 5 V/DC

Artikelnr.:2137416

Leverans tors 22 okt.

Conrad Electronic

5 V/DC

2702153

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 632,00 kr^*

Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O-modul 5 V/DC

Artikelnr.:2136880

Okänd leveranstid

Conrad Electronic

5 V/DC

2702655

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

9 352,00 kr^*

Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O-modul 5 V/DC

Artikelnr.:2136985

Leverans tors 22 okt.

Conrad Electronic

5 V/DC

1035430

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 392,00 kr^*

Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 I/O-modul 24 V/DC

Artikelnr.:2136585

Leverans tors 22 okt.

Conrad Electronic

24 V/DC

2907446

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 152,00 kr^*

Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC

Artikelnr.:2137129

Leverans tors 22 okt.

Conrad Electronic

24 V/DC

2907443

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 152,00 kr^*

Phoenix Contact PLC-V8C/SC-24DC/BM2 2907447 I/O-modul 24 V/DC

Artikelnr.:2137152

Utgått

Conrad Electronic

24 V/DC

2907447

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 152,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2137506 Phoenix Contact AXL F SGI2 1H 2702911 I/O-modul 5 V/DC

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2137506 Phoenix Contact AXL F SGI2 1H 2702911 I/O-modul 5 V/DC

Beskrivning

2 mycket exakta ingångar för DMS. Fabriksanpassade mätområden med nominella mätvärden. Manuell identifieringsinmatning. Processdata-uppdatering parametriserade i steg mellan 200 μs och 100 ms. Justerbar i processmiljön genom linjsjustering. 2-punktjustering. DMS:s anslutning i 6- och 4-ledarteknik. Avancerad trådrskrogenkänning. Sensorförsörjning upp till 115 mA (8 vågceller med 350 Ω per kanal). Per kanal: Lågohmig, potentialfri stängningskontakt. Parametrering av kanalerna oberoende av varandra via bussystem. Tareringsfunktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
